描述

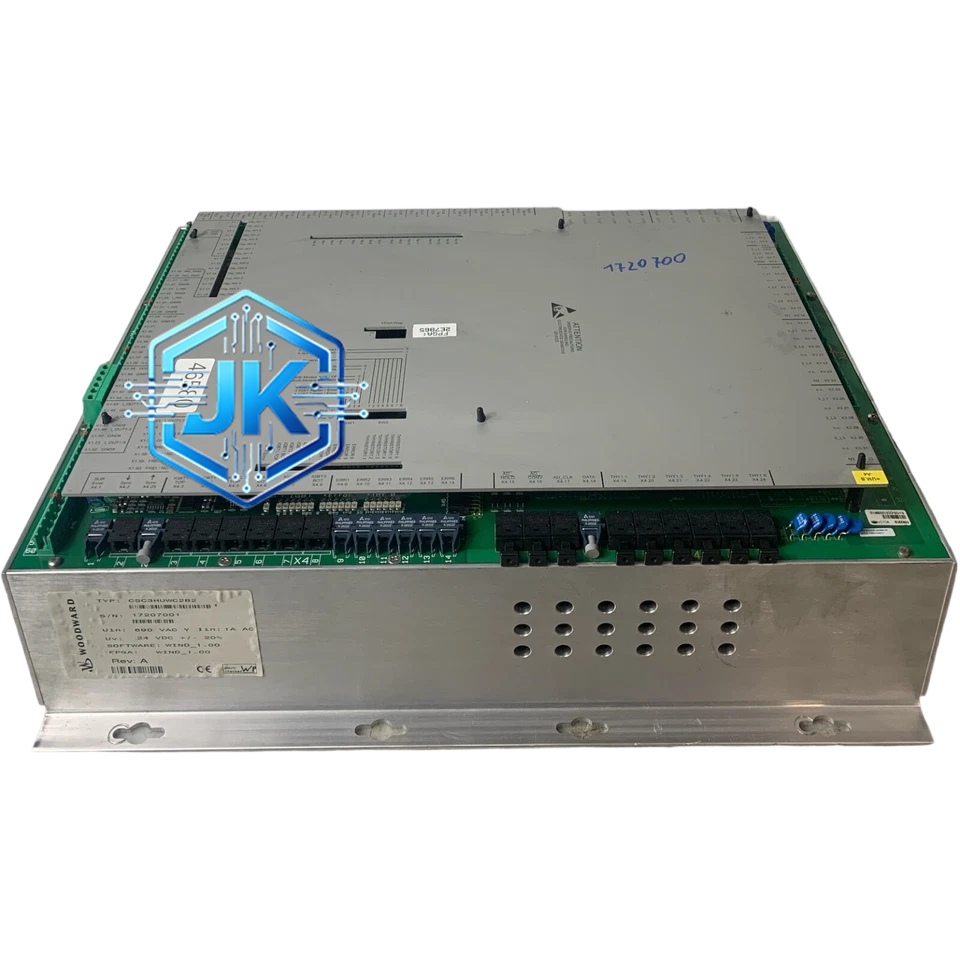

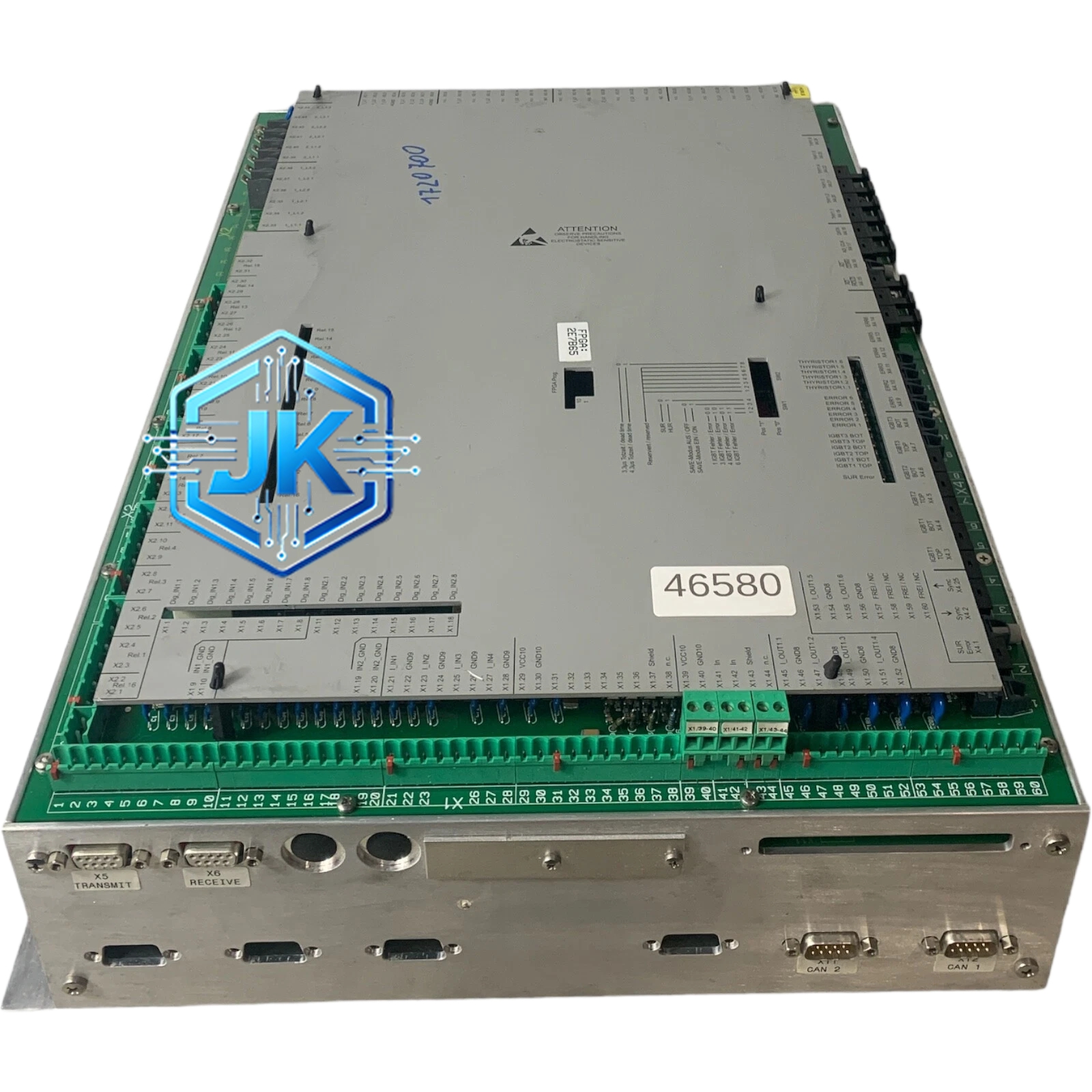

Woodward CSC3-HU-W-B
技术规格：
- 同步精度：频率差 ±0.01 Hz，相位差 ±2°，电压差 ±0.5%
- 电压输入范围：0～150VAC（PT 二次侧）
- 频率输入范围：40～70 Hz
- 合闸输出：2 组无源继电器触点（5A/250VAC）
- 数字输入：8 路（无源触点）
- 数字输出：12 路继电器（2A/250VAC）
- 通信：RS-485 / Modbus RTU + Ethernet（可选）
- 电源：85～265VAC / 24VDC / 110VDC
- 尺寸：约 145mm × 145mm × 70mm
- 防护等级：IP65（前面板）
功能特点：
- 自动准同步 + 半自动同步 + 残压同步三种模式
- 同步参数全可设定：频率差、相位差、电压差、合闸提前角均可调
- 支持双母线同步和母联开关自动控制
- 内置闪光测试功能
- 事件记录 2000 条，支持 USB 导出
- 通过 ABS、DNV、LR、CCS、BV、NK 等船级社认证
- 白色面板设计，适合船舶浅色内饰环境
- 支持与 Woodward 8440/8441 并联控制器无缝联动
应用场景：
船舶主电站并车、船用应急发电机并车、海上钻井平台电站并网工业电站同步并网、微电网并网。
性能参数：
- 同步检测周期：5 ms
- 合闸时间偏差：小于 3 ms
- 合闸脉冲宽度：20～500 ms 可调
- 工作温度：-25℃～+70℃
- 盐雾试验：通过 500 小时中性盐雾试验
- 振动：通过 15g 振动试验
材质构成：
- 外壳：316L 不锈钢（船用级），白色环氧喷塑
- PCB：4 层板，沉金工艺，三防涂层 + 灌封
- 端子：船用黄铜镀镍 + 氯丁橡胶护套
- 前面板：白色 ABS + 亚克力视窗
结构特征：
- 面板嵌入式安装，开孔尺寸 138mm × 138mm
- 前面板设有大型 LCD 显示屏（128×64 点阵）、8 个操作按键、16 个 LED 指示灯
- 背面端子分区：PT 输入区、同步输出区、数字 I/O 区、通信区、电源区
- 内部 5 块 PCB：主控板 + 模拟量板 × 2 + 数字量板 + 通信板
工作原理：
实时采集待并侧和母线侧的电压、频率信号，计算频率差、相位差和电压差。当三参数均在设定范围内时，根据合闸提前角提前发出合闸脉冲，补偿断路器合闸时间，确保主触头闭合瞬间相位一致。合闸后自动切换至并联模式或移交并联控制器。双母线模式下自动完成母联合闸和负荷转移。
安装要求：
- 面板开孔 138mm × 138mm，安装深度不超过 80mm
- PT 二次侧在控制器端一点接地，接地电阻小于 1Ω
- PT 输入线和同步输出线使用屏蔽电缆，屏蔽层单端接地
- 通信线使用 Woodward 专用屏蔽电缆
- 上方预留 50mm 散热空间
使用注意事项：
- 同步参数需根据实际断路器合闸时间整定，合闸提前角一般为 30～80ms
- 每次并网后查看事件记录，确认合闸条件
- PT 回路每 6 个月校验一次
- 船用环境下每次进坞检修时检查引出线护套和填料函密封
- 固件升级需使用 Woodward CSC3 Update Tool
- 白色面板需使用中性清洁剂清洁，禁止使用含氯溶剂
