描述

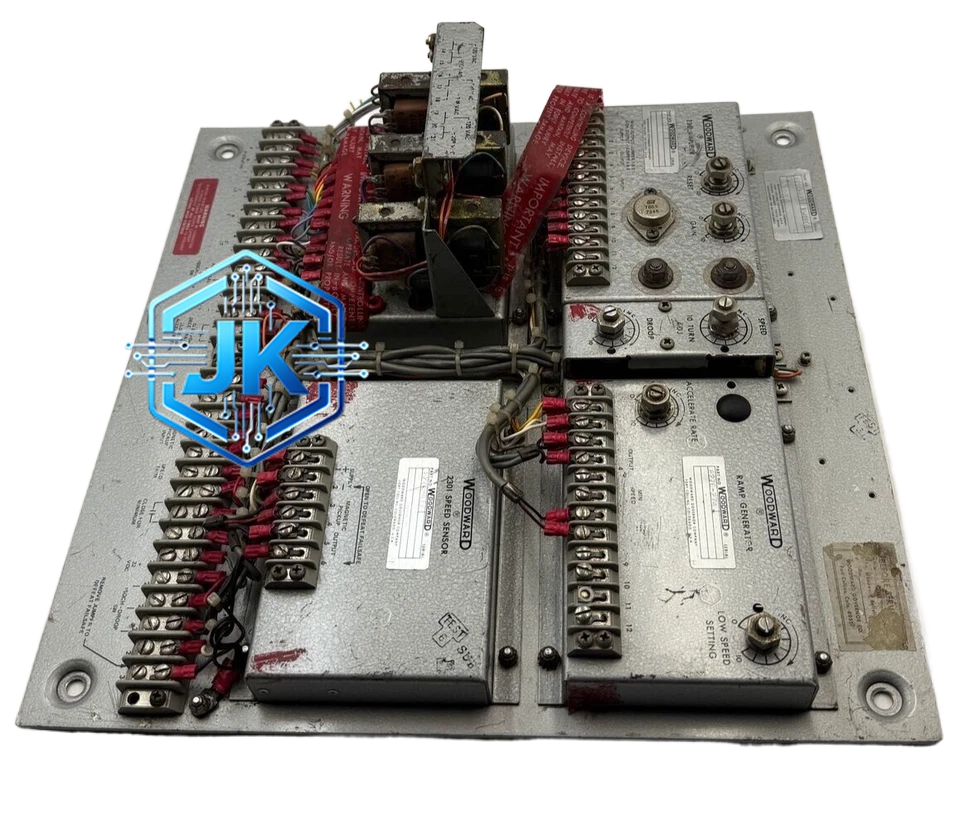

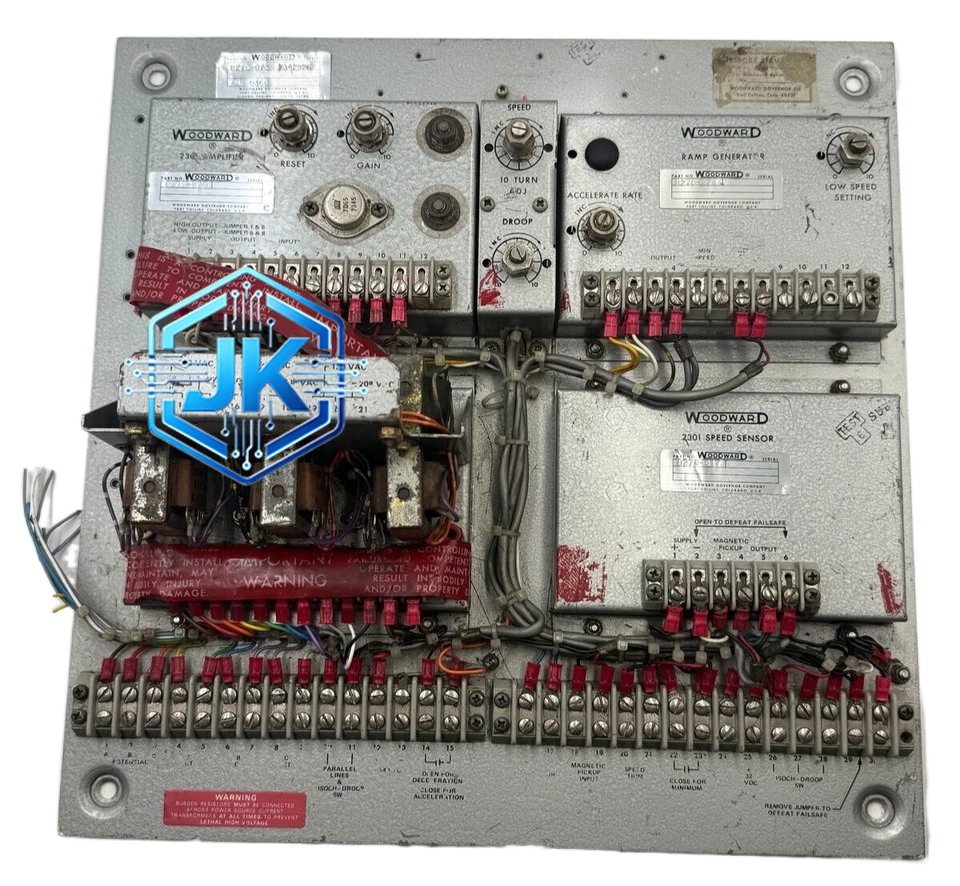

Woodward B8270-973
技术规格：
| 参数项 | 具体数值 |
|---|---|
| 供电电压 | 24V DC（18～32V DC） |
| 转速输入 | 磁电式传感器，0～10kHz，齿数可设定 |
| 电压输入 | PT100/PT1000（100Ω/1000Ω铂电阻）或4～20mA |
| 电流输入 | 5A或1A电流互感器二次侧 |
| 控制输出1 | 4～20mA（转速/油门控制） |
| 控制输出2 | 4～20mA（电压/无功控制） |
| PWM输出 | 1路，用于执行器驱动，频率1～10Hz |
| 开关量输入 | 8路干接点输入（启动、停机、紧急停机、模式选择等） |
| 开关量输出 | 6路继电器输出（合闸、分闸、升速、降速、报警、故障） |
| 通信接口1 | RS-485 Modbus RTU/TCP |
| 通信接口2 | CAN 2.0B总线 |
| 显示方式 | 128×64图形化LCD，中文/英文可切换 |
| 整机尺寸 | 160mm × 112mm × 125mm |
| 整机重量 | 约900g |
| 防护等级 | IP54（前面板） |
| 工作温度 | -25℃～+70℃ |
| 存储温度 | -40℃～+85℃ |
功能特点：
- 四合一集成：调速 + 调压 + 发电机保护 + 并网控制，一台设备替代四台，节省控制柜空间50%以上，降低接线复杂度
- 等时/下垂/基载/调峰四种运行模式：等时模式用于单机独立运行或主调频，下垂模式用于并联负荷分配，基载模式用于恒定出力运行，调峰模式用于跟随电网调度
- 自动电压调节（AVR）：内置数字式电压调节器，电压控制精度±0.5%，响应时间≤50ms，支持恒电压和恒功率因数两种无功控制模式
- 完整发电机保护：过压（59）、欠压（27）、过频（81O）、欠频（81U）、逆功率（32R）、过载（32）、逆相（46）、短路（50）、接地故障（51）、过流（50/51）、V/Hz保护，共计12项保护功能
- 并网同步功能：内置同步控制器，支持相位匹配和转差频率同步两种并网方式，并网精度±5°/±0.1Hz
- 软启动/软停机：启动时频率从零逐步升至额定值（ramp时间0～60秒可调），停机时逐步降频至零后再断油，避免对电网和机械的冲击
- 图形化LCD显示：128×64点阵LCD，可同时显示频率、电压、电流、功率因数、负载率、运行模式等8项参数，支持中文菜单操作
- CAN总线通信：支持Woodward专用CAN总线协议，可与EasyGen系列其他模块（如SPM同步模块、EGCP并机模块）高速通信
- 黑启动功能：支持死母线自启动，单机建立电压和频率后自动合闸
- 参数远程修改：通过RS-485或CAN总线连接上位机软件，可远程下载/上传参数、查看实时数据、修改保护设定值
结构特征：
- 外壳材质：阻燃ABS + 铝合金底板，散热性能优于纯塑料外壳
- 前面板：128×64图形化LCD屏幕，8个LED状态指示灯，8个薄膜按键
- 接线端子：4排DIN导轨式端子排，共48位，支持快速插拔
- 安装方式：面板嵌入式安装，开孔尺寸160mm × 112mm，安装深度≥125mm
- 散热方式：铝合金底板传导散热 + 前面板百叶窗自然对流
工作原理：
EasyGen控制器通过磁电传感器采集发动机转速，通过PT100采集发电机电压，通过电流互感器采集发电机电流。内部微处理器以5ms为周期进行采样，分别运行转速PID调节回路和电压PID调节回路。转速回路输出4～20mA信号控制油门执行器，维持转速恒定或按下垂特性下降。电压回路输出4～20mA信号控制调压器（或直接控制励磁），维持电压恒定或按设定功率因数运行。保护回路持续监测各参数，超限时立即执行保护动作。
安装要求：
- 面板开孔尺寸160mm × 112mm，安装深度≥125mm
- PT100传感器采用三线制接法，三根线等长且远离动力线
- 电流互感器二次侧严禁开路，接线完成后必须用短接片短接
- 供电线截面积≥2.5mm²，信号线用屏蔽电缆
- 安装位置远离变频器、电焊机等干扰源
使用注意事项：
- 首次上电需通过上位机软件进行初始化配置（设定齿数、PT类型、CT变比、保护参数等）
- 参数修改建议通过上位机软件操作，前面板仅用于查看和基本参数调整
- 定期（每6个月）通过通信接口下载运行数据进行分析
- 长期停机后重新上电，控制器自动执行全自检，约20秒完成
应用场景：
500kW～5MW陆用柴油发电机组、船用发电机组（500kW以上）、备用电站、分布式发电、微电网主控制器
