描述

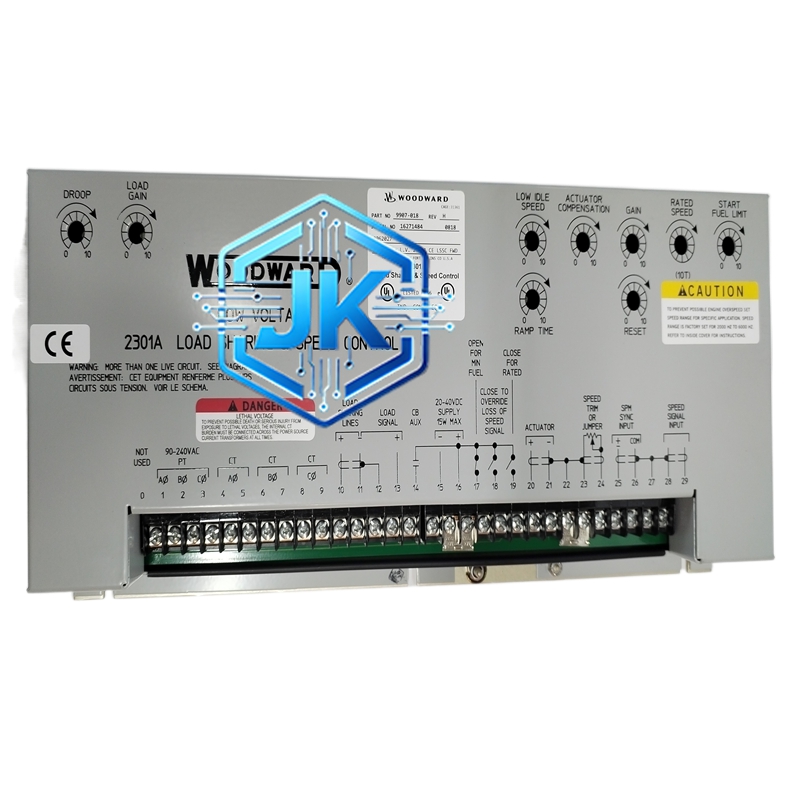

WOODWARD 9907-018 2301A — SPEEDTRONIC 2301A 模拟式电液调速器
技术规格：
- 控制类型：纯模拟式 PID 调节（无微处理器，无软件）
- 转速测量范围：0 至 10,000 RPM（可配置）
- 转速测量精度：±0.05% 满量程（比 505 系列低，因模拟电路漂移）
- 控制输出：4 至 20mA DC（驱动电液伺服阀）
- 响应时间：约 80ms（比 505 系列的 30ms 慢，但对大多数机组已足够）
- 增益范围：比例增益 1 至 100，积分时间 0.1 至 100 秒，微分时间 0 至 10 秒
- 供电：+24VDC，单路（无冗余，模拟式设计通常不需要冗余）
- 功耗：约 5W（极低功耗，因无微处理器）
- 工作温度：-10°C 至 +55°C
- 存储温度：-40°C 至 +85°C
- 尺寸：约 280mm × 180mm × 100mm（台式/机架式）
- MTBF：大于 150,000 小时（模拟电路无软件故障，MTBF 极高）
功能特点：
- 纯模拟电路，无软件、无微处理器，因此不存在死机、病毒、固件兼容性等数字式调速器的常见问题
- 调节参数通过前面板电位器手动设置，直观简单，无需电脑软件
- 内置转速表（指针式），操作员可直接读取转速
- 硬件超速保护（Overspeed），设定值通过拨码开关配置，不可被软件篡改（安全性极高）
- 4 至 20mA 输出直接驱动电液伺服阀，无需额外驱动器
- 前面板设有：转速表、阀位表、比例/积分/微分电位器、运行/停机开关、试验按钮
材质构成：
- PCB：4 层 FR-4 板（模拟电路不需要多层板）
- 运算放大器：精密低漂移运放（如 OP07 或同等级），温度系数小于 1μV/°C
- 电位器：多圈精密电位器（10 圈，分辨率 0.1%），用于 PID 参数调节
- 继电器：信号继电器（Omron G2R 系列），用于保护逻辑
- 接线端子：螺钉式端子排，适配 1.5mm² 至 4mm² 导线
- 外壳：冷轧钢板喷塑（米白色），前面板为铝合金拉丝
- 转速表：磁电式动圈表头，精度 1.5 级
结构特征：
- 台式/机架式两用设计，可放置于控制台或插入标准 19 英寸机架
- 前面板布局：左侧为转速表和阀位表，中间为 PID 电位器，右侧为开关和按钮
- 顶部设有接线端子排（2 排，每排 20 个端子）
- 底部设有散热孔（无风扇，自然散热）
工作原理：
磁电式转速传感器输出的交流信号经频率-电压转换器（F/V）变为与转速成正比的直流电压。该电压与设定转速电位器输出的设定值在比较器中比较，偏差信号经 PID 运算放大器处理后，输出 4 至 20mA 电流信号。该电流信号直接驱动电液伺服阀，改变进汽/进油量，从而控制转速。整个回路为纯模拟信号链路，无任何数字环节，因此对电磁干扰完全免疫。
安装要求：
- 安装于控制台或 19 英寸机架（需配机架安装套件）
- 转速传感器信号线使用屏蔽双绞线，屏蔽层单端接地
- 4-20mA 输出线使用屏蔽双绞线，屏蔽层单端接地
- 供电为单路 24VDC，不可接入冗余电源（模拟式设计不支持冗余）
使用注意事项：
- PID 参数通过电位器调节，调节前需记录原始位置，以便恢复
- 模拟电路对温度敏感，控制室温度应保持在 20°C ± 5°C
- 电位器每 2 年需校准一次（模拟电位器会漂移）
- 前面板转速表为机械式，每 3 年需校准一次
- 废弃模块需按电子废弃物规定处理
应用场景：
- 中小型燃气轮机（Solar Centaur、Caterpillar G3306 等）
- 工业蒸汽轮机（10MW 以下）
- 船舶柴油机组（存量最大的应用领域）
- 任何不需要数字通信、只需可靠转速控制的场合
