描述

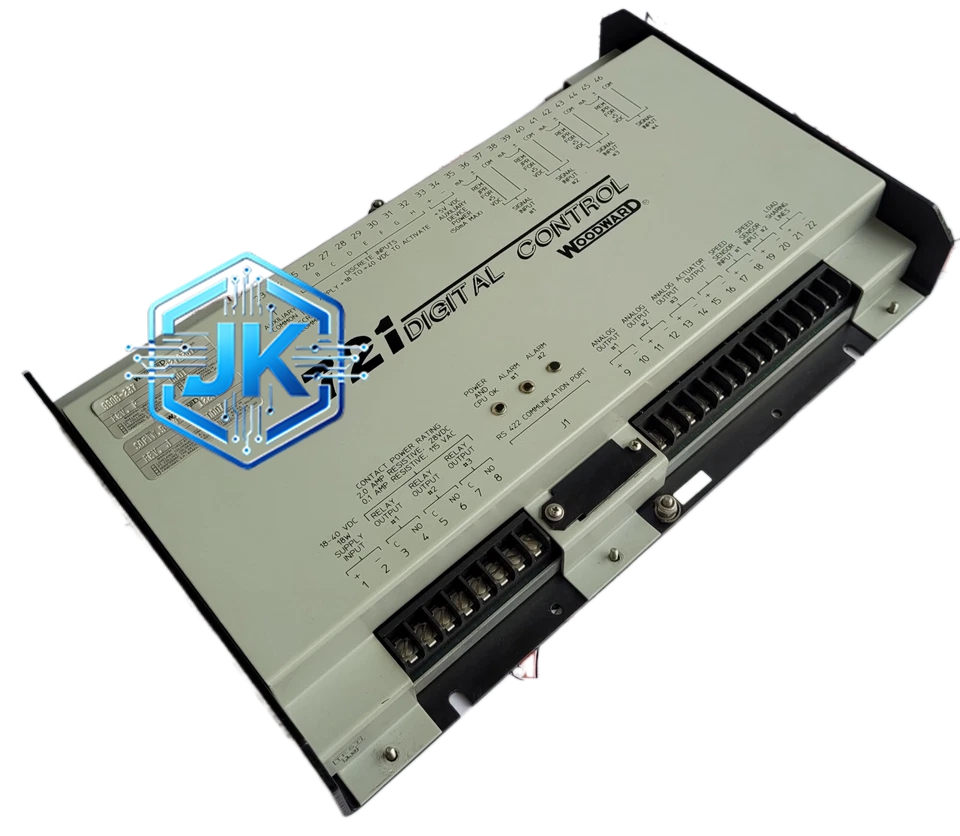

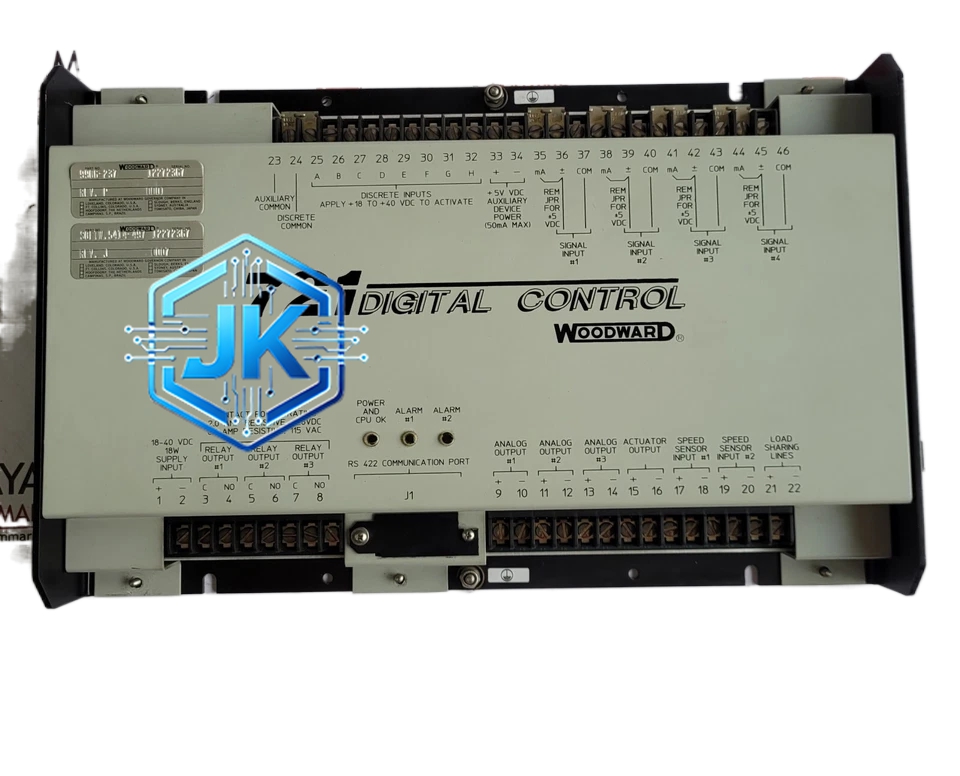

Woodward 9906-237
技术规格：
- 供电电压：24V DC
- 输入信号：4～20mA（线性），或 PWM 信号（可选配置）
- 输出驱动：双级电磁阀（快开/快关）+ 比例调节阀（0～100% 开度）
- 响应时间：≤100ms（电磁阀动作），≤500ms（调节阀全行程）
- 工作温度：-30℃～+65℃
- 防护等级：IP67
功能特点：
- 双通道冗余设计：主电磁阀 + 备用电磁阀，任一通道故障时自动切换
- 内置燃气泄漏检测功能，检测到泄漏时自动关闭所有燃气通道
- 支持线性和等百分比两种流量特性曲线，可通过拨码开关或软件设定
- 带阀位反馈信号（4～20mA），实现闭环阀位控制
- 内置超时保护：若阀门在设定时间内未到达目标位置，自动触发故障停机
应用场景：
- 天然气发电用燃气发动机（如 GE Jenbacher、Caterpillar G 系列）
- 工业燃气锅炉
- 燃气压缩机驱动
- 船舶燃气动力系统
性能参数：
- 阀门定位精度：±1% 全行程
- 泄漏率：≤0.1% 额定流量（关闭状态）
- MTBF：≥80,000 小时
材质构成：
- 阀体：不锈钢 316L
- 电磁阀线圈骨架：PPS（聚苯硫醚）工程塑料
- 密封件：FKM（氟橡胶，耐高温耐燃气）
- 外壳：压铸铝 + 环氧树脂灌封
结构特征：
- 模块化设计，可直接安装在燃气阀组上
- 尺寸：约 120mm × 80mm × 90mm
- 重量：约 1.2kg
- 顶部设有状态指示 LED（电源、正常、故障、阀门位置）
工作原理：
控制器接收 4～20mA 指令后，先驱动快开电磁阀在 100ms 内将燃气阀门全开，然后通过比例调节阀的 PWM 脉宽调制信号精确调节阀门开度至目标位置。阀位传感器实时反馈实际开度，形成闭环控制。当收到紧急停机信号时，快关电磁阀断电，弹簧复位关闭阀门，同时快开电磁阀也断电，确保燃气完全切断。
安装要求：
- 安装在燃气阀组正前方，间距不超过 300mm（缩短信号线）
- 燃气管道连接处需使用金属软管，避免应力传递到阀体
- 接地必须可靠，接地线截面积不小于 2.5mm²
使用注意事项：
- 安装前必须对燃气管道进行吹扫和气密性测试
- 每 12 个月更换一次电磁阀密封件
- 禁止在燃气泄漏环境下带电操作
