描述

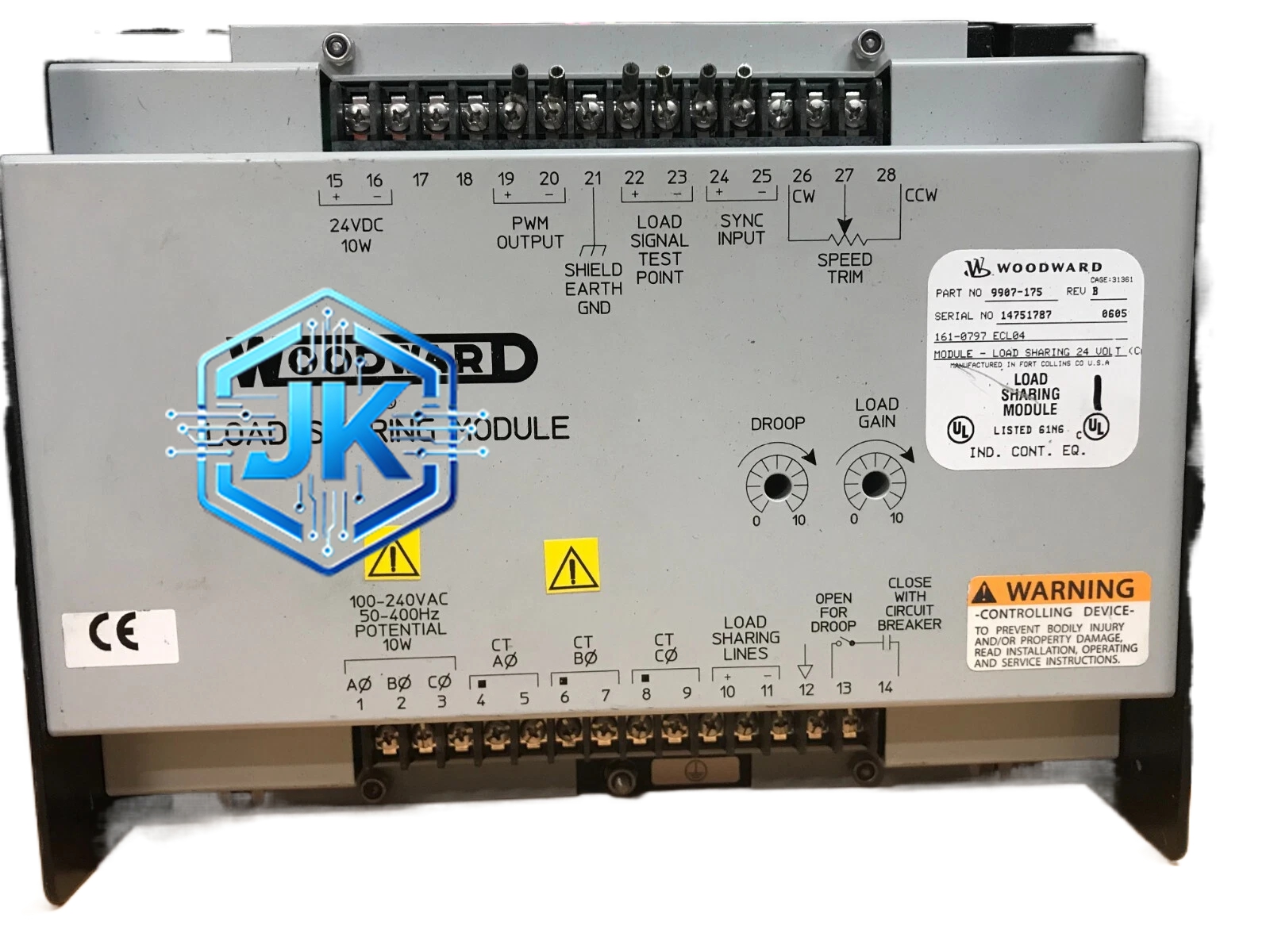

Woodward 9905-699
技术规格：
- 适用功率范围：250kW – 3500kW
- 控制对象：燃气发动机（如 Jenbacher、GE Jenbacher、MWM等品牌兼容）
- 输入信号：8路模拟量、12路开关量、2路转速传感器输入
- 输出信号：6路继电器、4路4-20mA、2路PWM、1路RS-485
- 并网功能：支持自动准同期并网，同步精度±0.5°
- 通信：Modbus RTU/TCP、CAN、Ethernet
- 电源：24V DC（12-32V DC宽范围）
功能特点：
- 一键启动/停机：内置完整的启动序列，按下启动键后自动完成预润滑、点火、加速、并网全过程
- 自动负荷分配（Load Sharing）：多台机组并联时自动实现无差负荷分配，分配精度±2%
- 孤岛/并网自动切换：电网失电后自动转入孤岛模式，电网恢复后自动同步并网
- 燃气品质自适应：根据燃气热值变化自动调整空燃比，确保排放达标
- 发电机保护：集成过压、欠压、过频、欠频、逆功率、缺相等全套发电机保护功能
- 远程监控：支持通过Web界面或手机APP远程监控机组状态
应用场景：
- 天然气分布式发电站
- 沼气发电（养殖场、污水处理厂）
- 煤层气/伴生气发电（油田）
- 垃圾填埋气发电
- 商业楼宇热电联供（CHP）
性能参数：
| 参数项 | 数值 |
|---|---|
| 转速控制精度 | ±0.25% |
| 并网同步时间 | <5秒 |
| 负荷响应时间 | <3秒（0-100%负载） |
| 通信响应 | <100ms |
| 工作温度 | -25°C 至 +65°C |
| 防护等级 | IP54 |
材质构成：
- 外壳：压铸铝合金，粉末喷涂处理
- 前面板：耐刮擦聚碳酸酯（PC）面板
- 内部：工业级PCBA， conformal coating防护
- 端子：磷铜镀锡，耐腐蚀
工作原理：
控制器实时采集发动机转速、燃气压力、进气温度、冷却水温、排气温度、发电机电压/频率/电流等参数。转速环采用PI控制，通过调节燃气调节阀开度控制发动机转速。负荷环接收上位调度指令或本地设定值，通过调整转速设定点来改变输出功率。并网时，控制器持续比较发电机电压与电网电压的幅值、频率和相位差，当三者满足同步条件时自动合闸并网。多机并联时，各控制器通过CAN总线交换负荷信息，自动调整各自的转速设定点以实现均衡分配。
安装要求：
- 安装在机组旁的控制柜内，距地面1.2-1.8米高度
- 燃气压力传感器安装在减压阀之后、混合器之前的直管段上，直管段长度不小于5倍管径
- 转速传感器安装在飞轮齿圈上，间隙0.8-1.2mm
- 控制器接地电阻<4Ω
使用注意事项：
- 燃气泄漏报警必须接入控制器的安全输入端子，一旦触发立即停机
- 每500运行小时更换一次空气滤芯（间接影响控制精度）
- 定期校准燃气流量计，建议每1000小时校准一次
- 长期停机（超过30天）后首次启动前必须执行预润滑程序
