描述

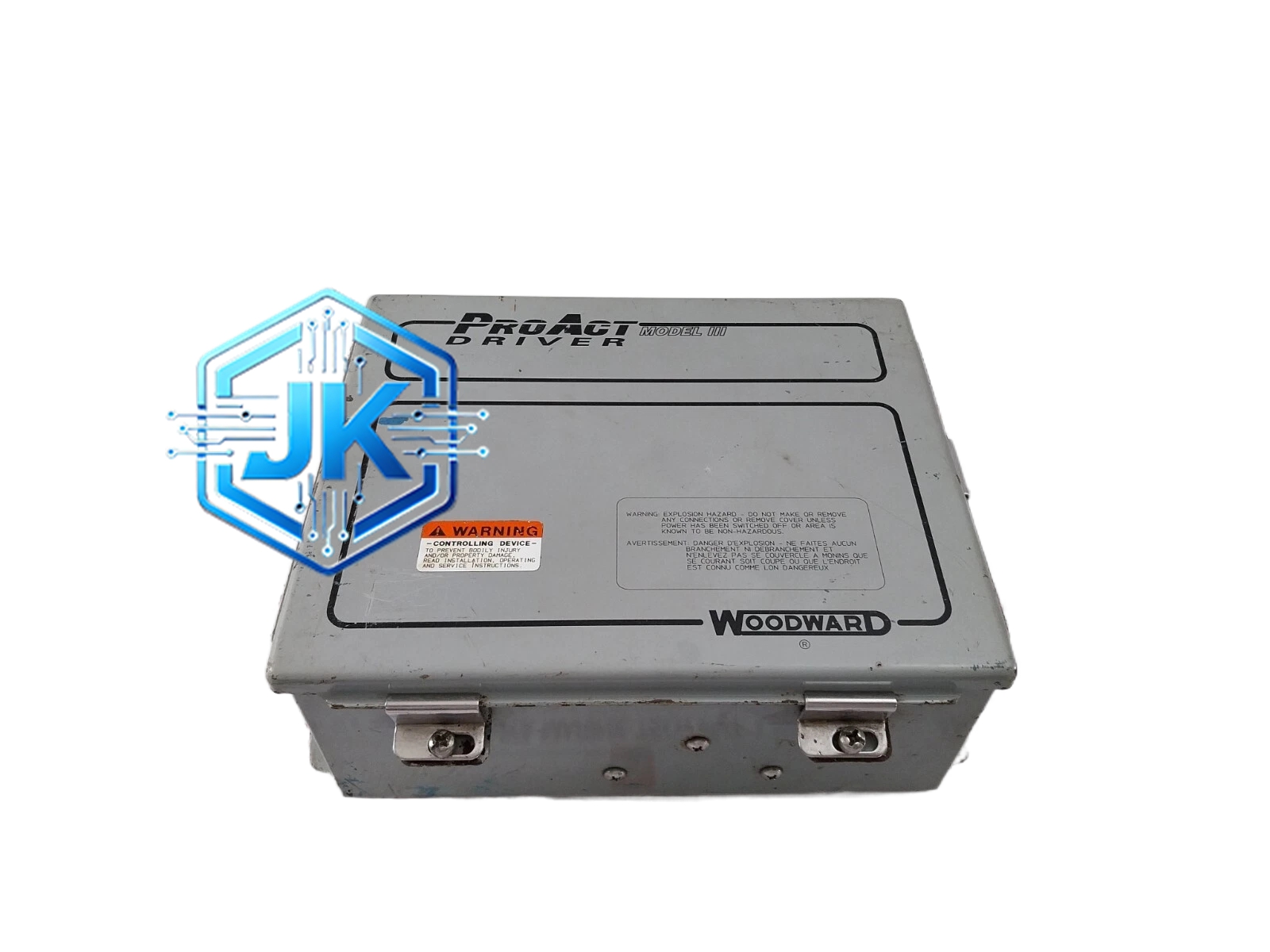

Woodward 9905-392
技术规格：
- 供电电压：24V DC 或 120/240V AC（根据子型号）
- 输入信号：4～20mA模拟量 或 0～10V电压信号
- 输出驱动：PWM脉宽调制驱动伺服电机
- 控制行程精度：±0.5%全行程
- 响应时间：≤50ms
- 工作温度：-20℃～+60℃
- 防护等级：IP54
- 反馈信号：内置电位器位置反馈，输出4～20mA
- 额定负载：适配标准Woodward电动执行器
功能特点：
- 闭环位置控制：实时采集执行器位置反馈，与指令值比较后自动修正，确保精确到位
- 行程限位保护：支持上限位和下限位设定，到达限位后自动停止并报警
- 手动/自动切换：支持现场手动操作和远程自动控制两种模式
- 故障自诊断：内置过流保护、过温保护、传感器故障检测，LED指示故障类型
- 低速平稳运行：采用PWM控制技术，低速时无抖动
- 死区设定：可设定控制死区，避免执行器在目标值附近频繁动作
结构特征：
- 紧凑型设计，尺寸约120mm × 80mm × 60mm
- 外壳为压铸铝合金，散热性能好
- 前面板设有LED指示灯和操作拨码开关
- 接线端子为插拔式，便于维护
工作原理：
控制器接收4～20mA指令信号，经AD转换后与执行器位置反馈信号进行比较，PID运算后输出PWM信号驱动伺服电机正转或反转，带动执行机构动作。当位置反馈与指令值一致时，电机停止，完成定位。
应用场景：
柴油发动机油门控制、燃气轮机燃料阀控制、工业蒸汽阀门控制、风门执行器控制
安装要求：
- 安装位置避免高温、强振动和强电磁干扰环境
- 供电线与信号线必须分开布线，间距不小于10cm
- 信号线使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 接线前确认供电电压与型号匹配，不可接错
- 行程限位必须在调试时正确设定，防止执行器超程损坏
- 定期检查执行器机械连接是否松动
