描述

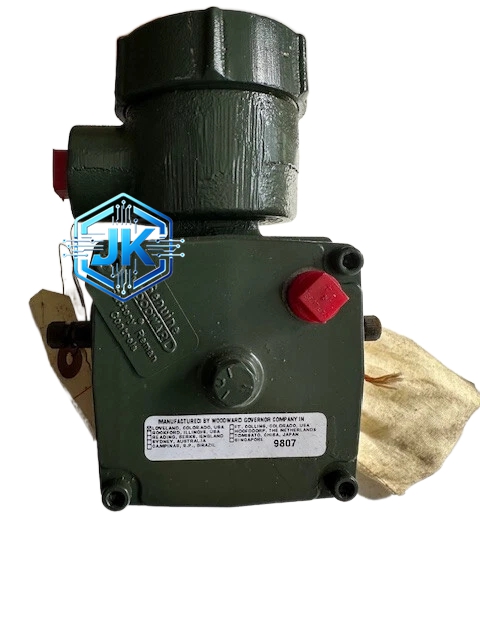

Woodward 9905-240
技术规格：
| 参数项 | 具体数值 |
|---|---|
| 供电电压 | 24V DC 或 120/240V AC（根据子型号不同） |
| 输入信号 | 4～20mA模拟量 或 0～10V模拟量 |
| 控制输出 | PWM驱动伺服电机，频率1～10kHz可调 |
| 行程控制精度 | ±0.5%全行程 |
| 响应时间 | ≤50ms（从信号变化到执行器动作） |
| 行程范围 | 0～90°（标准型），可选0～180° |
| 力矩输出 | 2N·m～20N·m（根据子型号） |
| 通信接口 | RS-485 Modbus（部分子型号） |
| 防护等级 | IP54 |
| 工作温度 | -20℃～+70℃ |
| 整机尺寸 | 约120mm × 80mm × 60mm（不含电机） |
| 整机重量 | 约400g（不含电机） |
功能特点：
- 闭环位置控制：内置电位器位置反馈，实时比较设定位置与实际位置，误差超过±0.5%时自动修正
- 行程限位设定：上限位和下限位可通过前面板按键或通信接口设定，防止执行器超出机械行程
- 手动/自动切换：支持手动模式（通过按键控制执行器正反动作）和自动模式（接收4～20mA信号）一键切换
- 故障自诊断：过流保护、过温保护、位置反馈丢失检测、通信故障检测，所有故障均有LED指示和报警输出
- 死区设定：可设定输入信号死区（典型0.2mA），防止信号波动导致执行器频繁抖动
- PWM频率可调：PWM输出频率1～10kHz可设定，高频PWM使电机运行更平滑、噪音更低
- 低功耗设计：待机功耗≤1W，发热量小，适合安装在封闭控制柜内
结构特征：
- 外壳材质：阻燃ABS工程塑料，UL94 V-0
- 前面板：4个LED指示灯（运行、故障、上限位、下限位），2个按键（正转/反转，用于手动模式）
- 接线端子：2排DIN端子排，共16位
- 安装方式：面板嵌入式或DIN导轨安装
工作原理：
控制器接收4～20mA输入信号，将其转换为目标位置值（0%～100%行程）。内部微处理器以10ms为周期读取执行器电位器反馈的实际位置值，计算偏差后通过PWM算法驱动伺服电机正转或反转，直至实际位置等于目标位置。整个过程为闭环比例控制，响应快、精度高。
安装要求：
- 执行器与控制器之间信号线使用屏蔽双绞线，屏蔽层单端接地
- 供电线与信号线分开走线，间距≥10cm
- 安装位置避免高温（超过60℃需降额）和强振动环境
- 伺服电机与执行器之间的机械连接需对中，偏差≤0.5mm
使用注意事项：
- 接线前确认供电电压与执行器匹配（24V DC或120/240V AC）
- 行程限位必须在首次运行前设定，防止执行器撞坏机械止挡
- 手动模式下按住按键不超过10秒，防止电机过热
- 定期检查电位器反馈信号是否线性，偏差超过±2%时需更换执行器
应用场景：
Woodward调速器油门执行器驱动、 Woodward调压器励磁执行器驱动、工业阀门电动执行器、风门执行器、蒸汽阀门控制、自动化定位系统
