描述

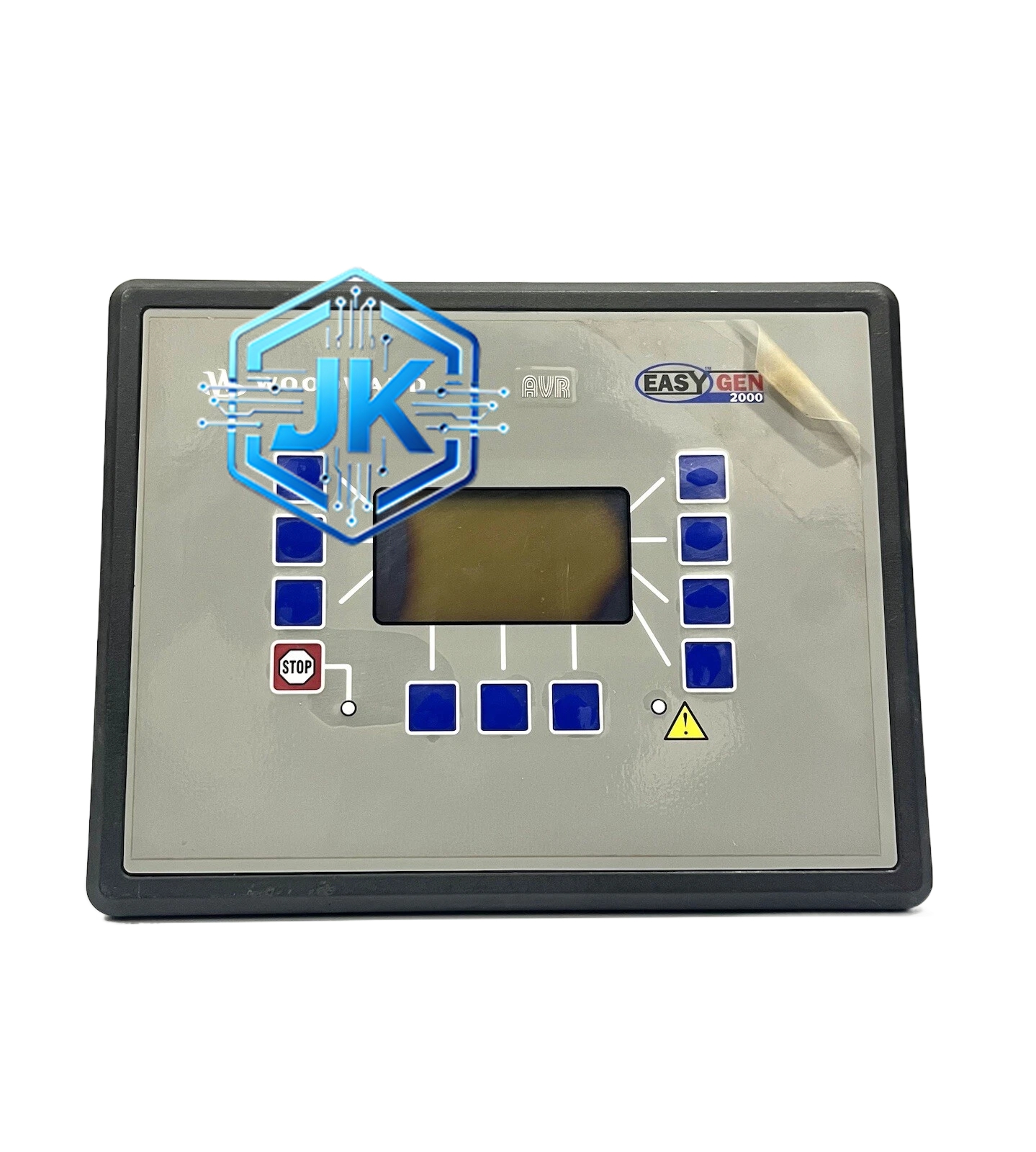

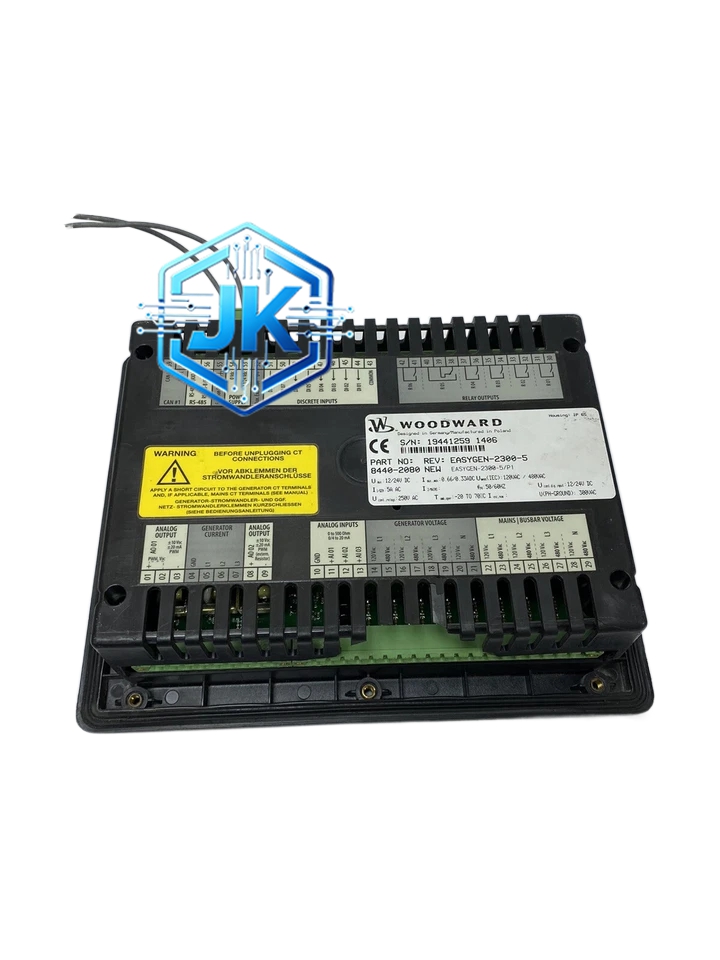

Woodward 8440-2087
技术规格：
- 处理器：32 位 DSP，主频 200MHz，同步检测周期 10ms
- 同步检测精度：电压差 < 1%、频率差 < 0.1Hz、相位差 < 5° 时发出合闸指令
- 模拟量输入：最多 12 路，采集各机组 PT/CT 信号
- 数字量输入：16 路，接收断路器状态、隔离开关状态等
- 数字量输出：8 路继电器输出（合闸指令、解列指令、报警等）
- 通信接口：双 CANbus（并机专用）+ RS-485 + 以太网
- 电源：24V DC，双路冗余
- 工作温度：-20°C 至 +70°C
- 防护等级：IP65（前面板）
- 尺寸：约 144mm × 72mm × 122mm
- 重量：约 1.1kg
- 材质构成：阻燃 ABS 外壳，聚碳酸酯前面板，铜合金端子
功能特点：
- 自动准同期并网：自动检测同步条件，满足后自动合闸
- 自同期并网：紧急情况下快速并网（相位差不要求）
- 程序并网：按预设时间表自动并网
- 软并网：合闸瞬间限制冲击电流
- 负载自动分配：并网后自动将负载按设定比例分配到各机组
- 解列保护：检测到逆功率、过负荷等异常时自动解列
- 环流抑制：自动检测并抑制并机环流
- 支持最多 8 台发电机组同时并机
工作原理：模块通过 PT 采集各机组端电压的幅值和相位，通过 CT 采集各机组输出电流，内部 DSP 每 10ms 计算一次各机组之间的电压差 ΔU、频率差 Δf、相位差 Δφ。当 ΔU < 设定值（通常 5%）、Δf < 设定值（通常 0.1Hz）、Δφ < 设定值（通常 5°）同时满足时，模块发出合闸脉冲驱动断路器合闸。并网后，各控制器通过 CANbus 实时交换有功/无功数据，自动调整各机组的电压和频率设定点，实现负载均衡。
安装要求：
- 每个并机机组的 PT/CT 必须独立，不可共用
- CANbus 采用手拉手连接方式，不可星型或树型连接
- 同步合闸输出继电器需驱动中间继电器，不可直接驱动断路器合闸线圈
- 模块安装位置应便于操作员观察同步指示灯
使用注意事项：
- 并机前必须确保所有机组的调压器和调速器已投入自动模式
- 同步条件设定值需根据机组容量和断路器合闸时间整定
- 每 2000 运行小时校验一次同步检测精度
应用场景：多台柴油发电机组并机、多台燃气发电机组并机、船用电站多机组并机、数据中心多机组并机、工业园区分布式能源并机
