描述

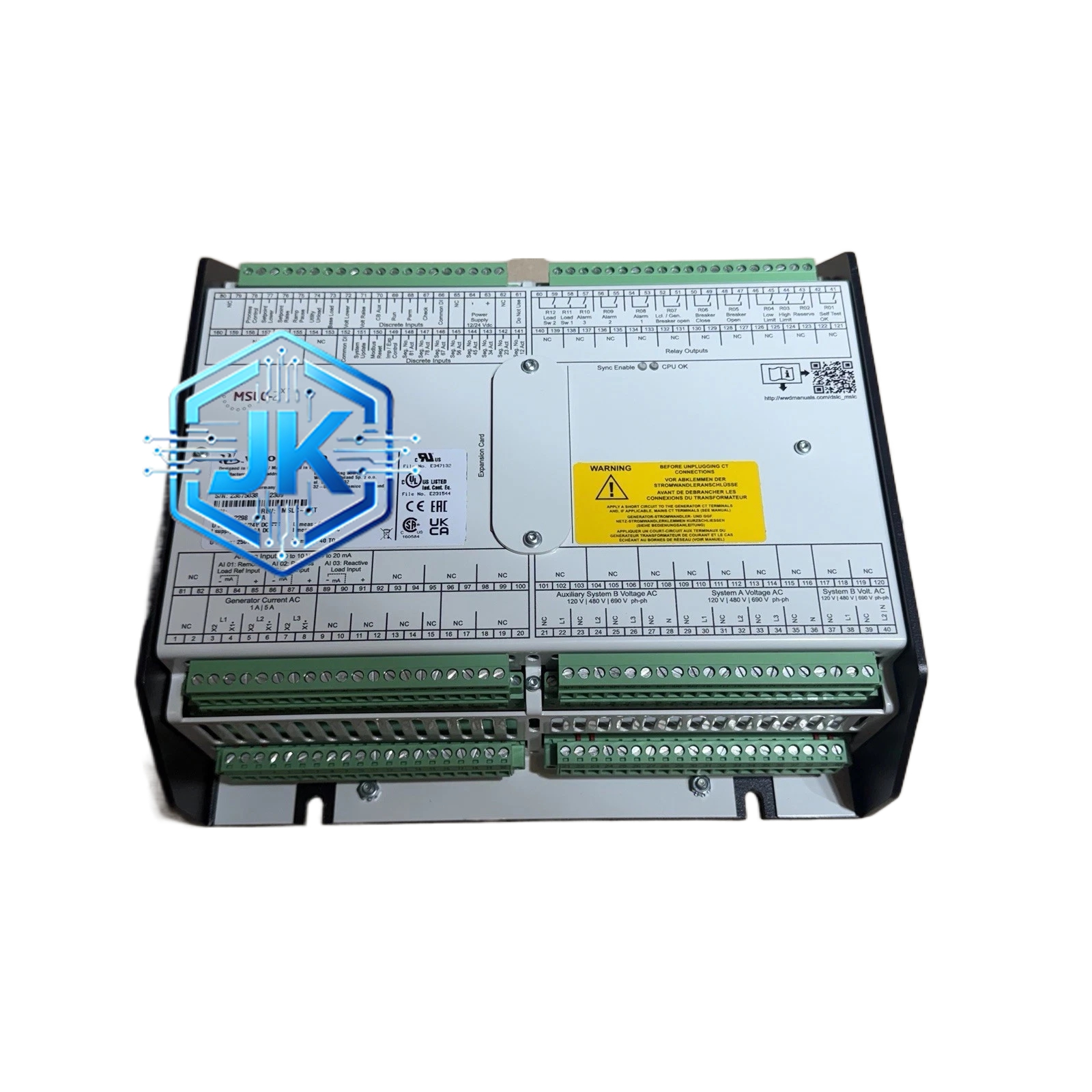

Woodward 8440-1876
技术规格：
- 处理器：32位ARM Cortex-M4，主频168MHz，内置浮点运算单元
- 模拟量输入：8路（4-20mA / 1-5VDC / 0-10VDC）
- RTD输入：4路（Pt100/Pt1000）
- 数字量输入：8路（干接点 / 24VDC）
- 模拟量输出：4路（4-20mA / 0-10VDC）
- 数字量输出：6路继电器（5A/250VAC）+ 2路可编程频率输出
- 通信接口：Ethernet（10/100Mbps双网口）、RS-485（Modbus RTU）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入），功耗小于18W
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 尺寸：144mm × 144mm × 85mm
- 重量：约1.2kg
功能特点：
- 全数字PID调节，调节精度±0.01%，响应时间小于50ms
- 支持Droop（0-5%可调）和Isochronous两种模式一键切换
- 内置发电机保护：过压、欠压、过频、欠频、逆功率、失磁、过流
- 支持ATS控制逻辑，切换时间小于200ms
- 内置Web服务器，支持任意浏览器远程监控
- 内置OPC UA服务器，可直接与SCADA系统对接
- 支持与Woodward 9905执行器直接数字通信
- 内置SD卡槽（最大32GB），支持运行数据循环记录
- 支持黑启动功能
应用场景：
- 燃气轮机发电机组调速（10-30MW）
- 柴油发电机组调速（1-20MW）
- 船用发电机组主控制
- 移动电站调速控制
- 数据中心备用电源调速
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，阻燃等级UL94 V-0
- 电路板：8层PCB，沉金 + 三防漆
- 端子：磷铜镀锡，接触电阻小于1mΩ
- 显示屏：5英寸彩色TFT LCD，分辨率480×272
结构特征：
- 面板嵌入式安装，开孔尺寸138mm × 138mm
- 前面板带5寸彩色LCD和6个薄膜按键
- 后面板带双以太网口、RS-485口、CAN口、USB口
工作原理：控制器以10ms周期接收发电机信号，经数字PID运算后输出控制信号驱动执行器，实现转速/频率精确调节。所有数据通过以太网上传至SCADA系统。
安装要求：
- 面板嵌入式安装，开孔尺寸138mm × 138mm，安装深度不小于80mm
- 周围留有至少30mm散热空间
- 通信线缆使用Cat5e以上屏蔽网线
- 接地电阻小于4Ω
使用注意事项：
- 首次上电需进行出厂参数恢复和现场参数配置
- 每半年导出一次运行日志
- 固件升级前必须备份全部参数
- LCD屏幕避免长时间阳光直射
