描述

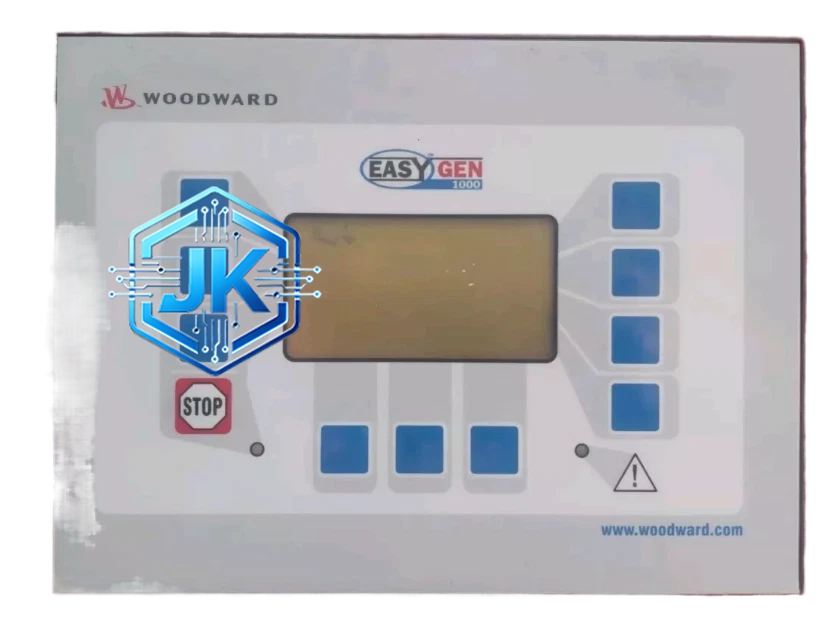

Woodward 8440-1814
技术规格：
- 供电电压：18V～32V DC，典型24V DC
- 电压检测范围：30V～600V AC（三相），可设定PT变比
- 频率测量范围：40Hz～70Hz，精度±0.05Hz
- 相位匹配精度：±3°（较早期型号±5°有所提升）
- 频率同步精度：±0.05Hz
- 开关量输出：5路继电器输出（断路器合/分、升速、降速、允许合闸）
- 模拟量输出：3路可编程（0～20mA或4～20mA），用于转速/电压/无功设定
- 通信接口：RS-485 Modbus RTU + CAN总线双通信
- 显示屏：128×64图形化LCD，中英文菜单，带背光
- 尺寸：144mm × 72mm × 122mm
- 防护等级：前面板IP42，背面IP24
- 工作温度：-20℃～+70℃
功能特点：
- 高速同步算法：同步并网时间≤200ms，较早期型号快50%
- 三种同步方式：相位匹配同步、转差频率同步、电压匹配同步，可单独或组合使用
- 有功/无功双环控制：同时控制有功功率和无功功率，实现功率因数精确调节
- 恒功率因数模式：功率因数设定范围0.8滞后～1.0～0.8超前，步长0.01
- 下垂特性控制：有功下垂率0%～10%可调，无功下垂率0%～10%可调
- 软卸载功能：脱网时负荷在2～10秒内线性卸载，避免逆功率冲击
- 孤岛检测与保护：自动检测母线失电，0.5秒内发出脱网指令
- 死母线运行：无母线电压条件下自主建压建频，建立参考母线
- 事件记录：内置黑匣子，记录最近64次事件，含时间戳
- 三级密码保护：查看级、操作员级、工程师级
应用场景：
船舶电站管理、海上石油平台电力系统、工业多机并联电站、数据中心UPS并联、微电网并离网切换
安装要求：
- 面板开孔144mm×72mm，安装深度≥125mm
- 电压互感器和电流互感器信号线必须使用屏蔽电缆，屏蔽层在控制器端单端接地
- CAN总线需在两端各加120Ω终端电阻，总线长度不超过500m
使用注意事项：
- 首次上电需用Woodward配置软件进行初始化，设定PT/CT变比
- CAN总线上不可接入非Woodward设备，否则会导致通信冲突
- 事件记录需定期通过RS-485下载，存储器容量有限
