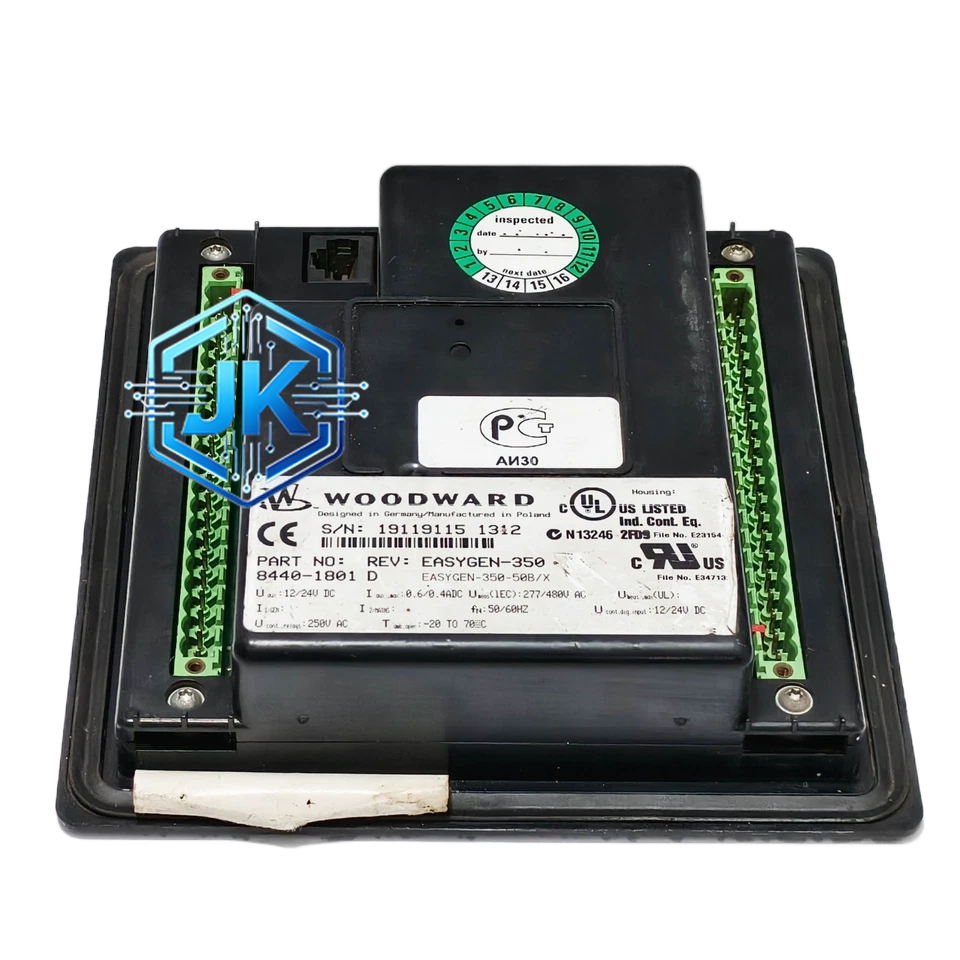

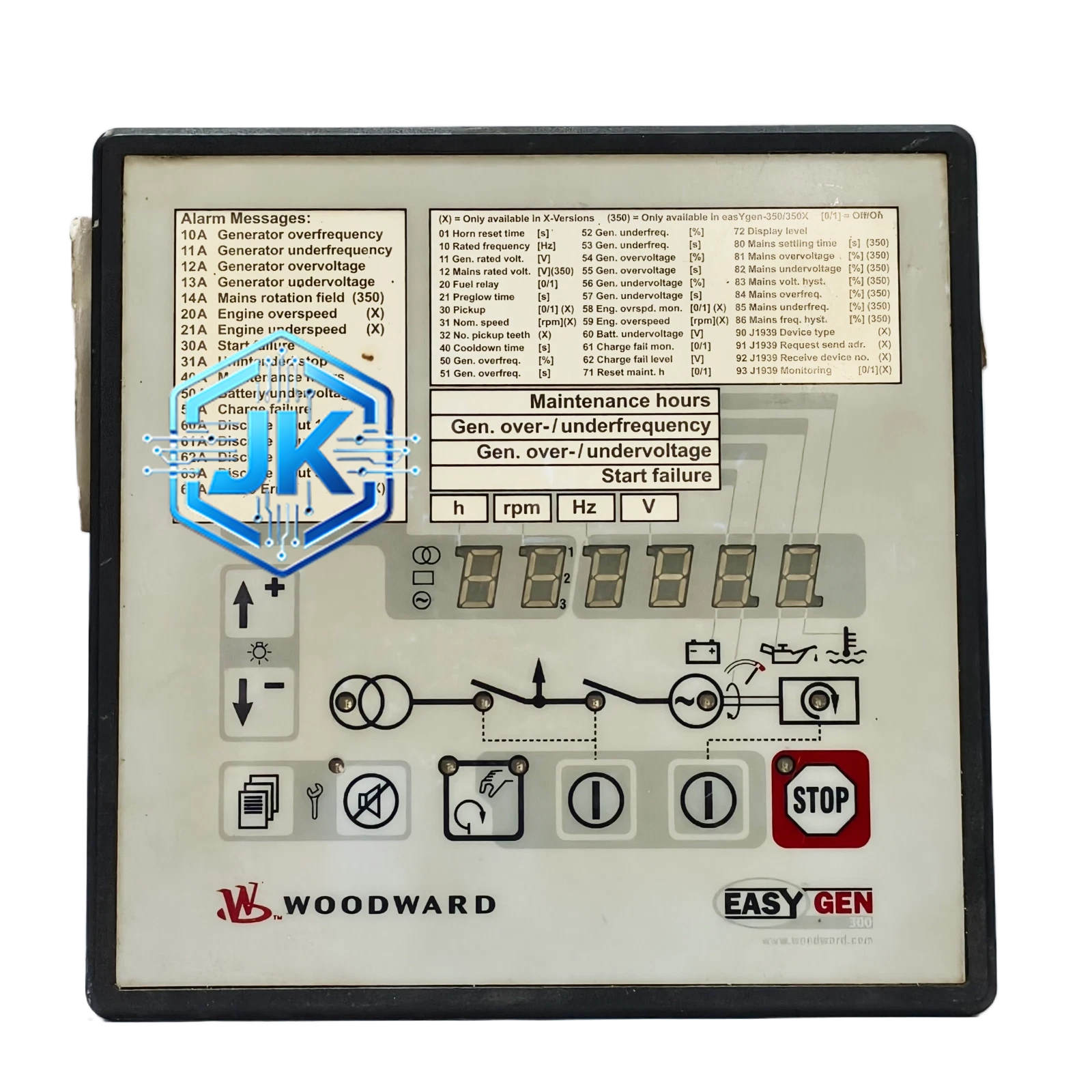

Woodward 8440-1801
技术规格：
- 控制器型号：8440
- 配置代码：1801
- 控制功能：调速、调压、8机并联、能量管理、需量控制
- 处理器：32位DSP，采样周期 5ms
- 转速输入：MPU脉冲，0~8kHz
- 电压输入：3PT，0~500V AC
- 电流输入：3CT，0~5A AC
- 模拟量输出：6路AO（2路调速 + 2路调压 + 1路需量 + 1路备用）
- 模拟量输入：10路AI（电压、电流、温度、压力等）
- 数字量输入：16路DI
- 数字量输出：10路DO（继电器）
- 通信接口：CANbus / RS-485（Modbus RTU）
- 显示屏：5.7英寸彩色TFT触摸屏
- 供电电压：24VDC / 110~240VAC（可选）
- 工作温度：-10°C ~ +60°C
- 防护等级：IP54（前面板）
- 安装方式：DIN导轨 / 面板嵌入式（192mm × 96mm开孔）
- 尺寸：约 220mm × 192mm × 120mm
- 重量：约 1.2kg
功能特点：
- 一体化设计：调速+调压+并机+保护集成在一个控制器内
- 8机并联：支持最多8台发电机组并联运行，自动负荷分配精度 ±1%
- 能量管理：需量控制、负载管理、经济运行优化
- 彩色触摸屏：5.7英寸TFT屏，支持参数设置、报警查看、运行曲线显示
- CANbus通信：可与其他8440控制器或Woodward其他产品通信
- 黑匣子：内置事件记录器，记录最近500次事件
- 同步精度：频率差 ≤ ±0.02Hz，相位差 ≤ ±2°
工作原理：
32位DSP每5ms采集一次发电机电压、电流、频率、相位和发动机转速。PID算法运算后输出AO信号至调速器和AVR。并联运行时通过CANbus与其他8440控制器交换负荷数据，实现自动负荷分配。能量管理功能根据总负荷自动控制开机/停机台数。
应用场景：
- 大型陆用电站（1MW~10MW）
- 船舶主电站（4~8台机组并联）
- 数据中心备用电源
- 工厂自备电站
安装要求：
- 192mm × 96mm面板开孔
- CAN总线手拉手拓扑，终端电阻120Ω安装在两端
- 3PT/CT精度等级不得低于0.5级
- 接地电阻 ≤ 1Ω
使用注意事项：
- 8440为较老型号，部分备件已停产，建议评估升级至EASYGEN系列
- 触摸屏校准每12个月进行一次
- CAN总线终端电阻必须安装在网络两端
