描述

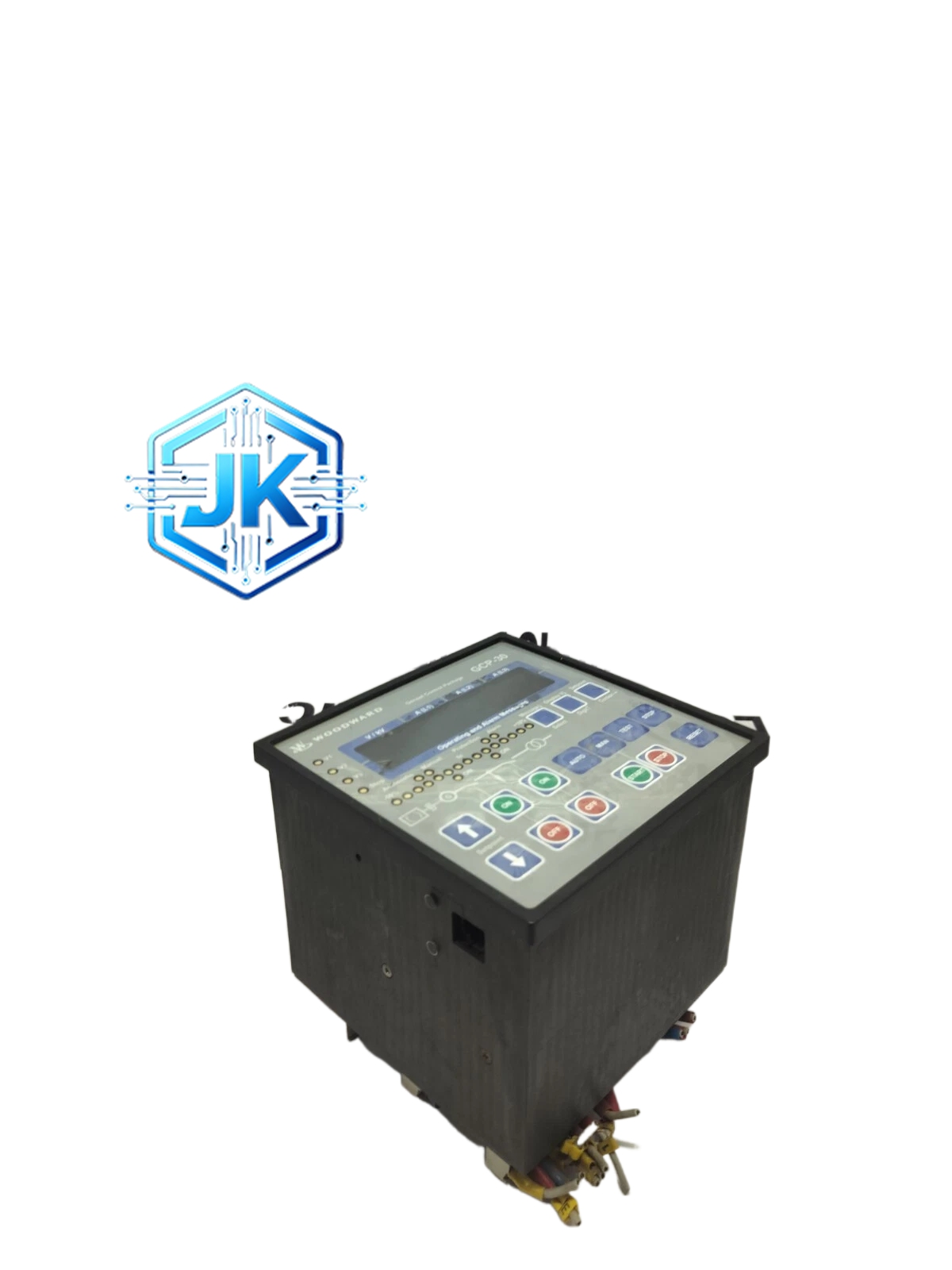

Woodward 8440-1706B
技术规格：
- 供电电压：18V～32V DC，典型工作电压24V DC
- 电压检测范围：30V～600V AC
- 频率测量范围：40Hz～70Hz
- 相位匹配精度：±5°
- 频率同步精度：±0.1Hz
- 尺寸：144mm × 72mm × 122mm
- 重量：≥800g
- 防护等级：正面IP42，背面IP24
- 显示屏：两行LCD液晶显示，带背光
- 通信接口：支持Modbus通信协议
功能特点：
- 自动同步并网：支持相位匹配和转差频率同步两种模式，可自动完成频率、电压、相位角匹配
- 负载分配：支持等时（Isochronous）负荷分配和下垂（Droop）控制两种模式，实现多台发电机功率均衡
- 断路器控制：1路断路器输出控制，支持并网操作和脱网操作
- 功率因数控制：支持恒功率因数和恒无功功率控制，功率因数可设定
- 软卸载功能：发电机从并联系统退出时实现平稳卸载，避免冲击
- 死母线运行（Dead Bus）：可在无压母线条件下自主合闸，建立电压和频率
- 孤岛运行控制：支持独立运行模式
- 发电机保护：内置过压（59）、欠压（27）、过频（81O）、欠频（81U）、逆功率（32R）、过载（32）等保护功能
- 操作模式：运行（Run）、检查（Check）、允许（Permissive）、禁止（Off）四种模式可选
- 多级密码保护：参数设置受密码保护，防止误操作
结构特征：
- 外壳：APRANORM标准保护外壳，阻燃材料
- 前面板：配有两行LCD显示屏、状态指示灯、操作按键
- 接线端子：标准工业接线端子排，便于现场接线
- 安装方式：面板嵌入式安装（144×72mm开孔）
工作原理：
模块实时采集发电机电压、频率、相位信号，与母线（或其他并联发电机）信号进行比较，当频率差、电压差、相位差均在设定允许范围内时，自动发出合闸指令完成并网。并网后根据负荷分配模式实时调节发电机输出功率，保持各机组功率均衡。
应用场景：
船舶电站管理、工业备用发电机组并联、数据中心UPS并联、偏远地区微电网、石油天然气平台电力系统
使用注意事项：
- 安装前需确认供电电压为24V DC，不可接错极性
- 光纤连接时未接光纤前必须安装防尘帽，通电时不可直视光纤发射端
- 参数修改需输入对应级别密码，建议由专业工程师操作
- 定期检查LCD显示是否正常，确认无报警信息
