描述

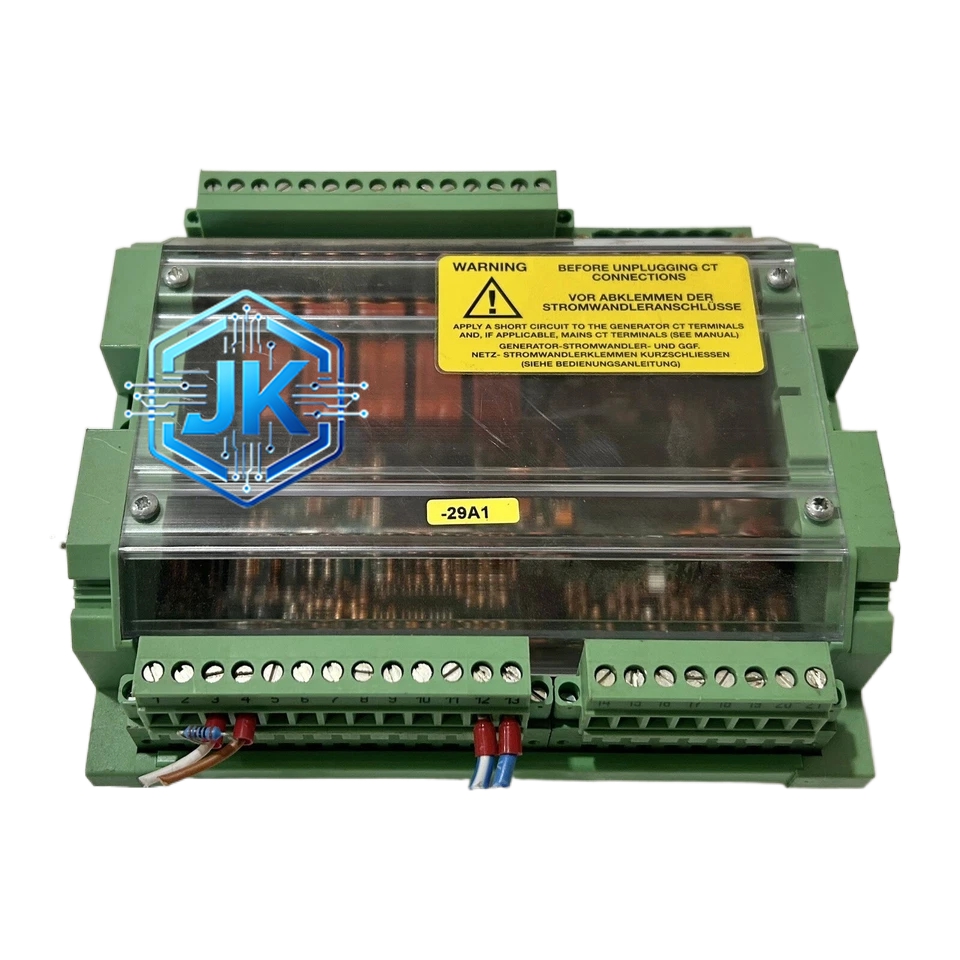

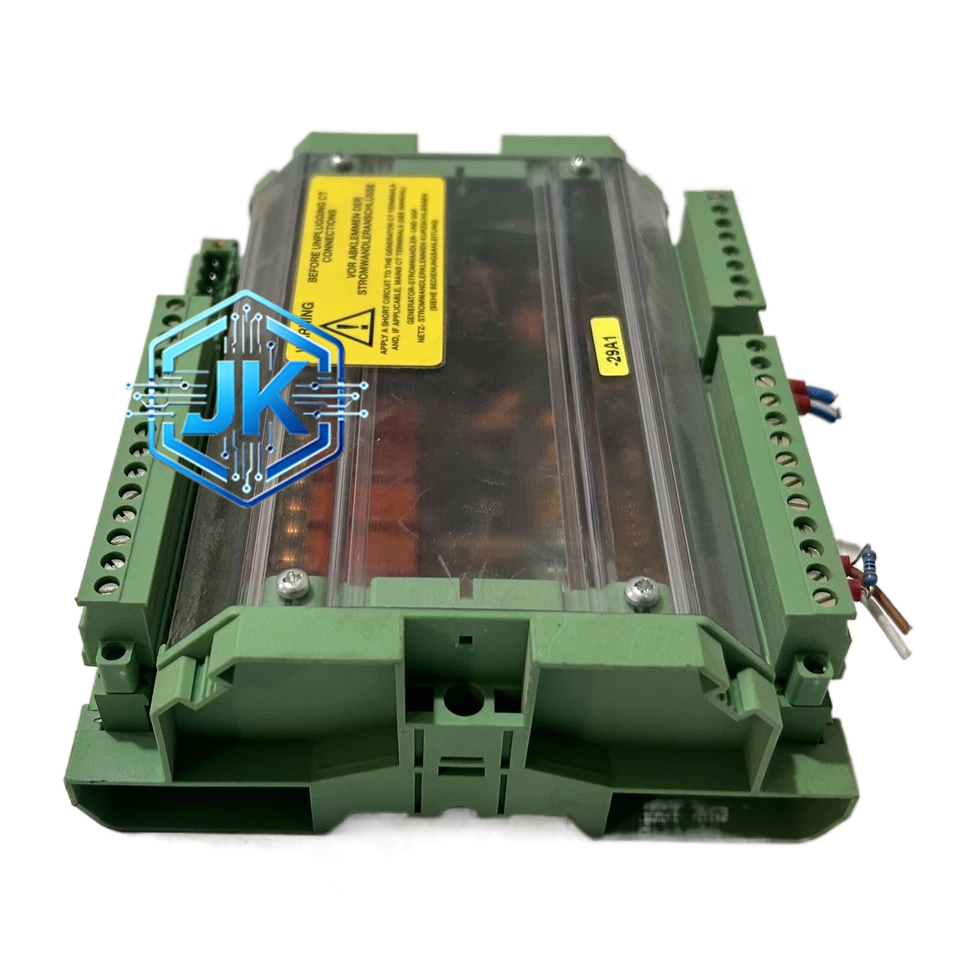

Woodward 844-1064
技术规格：
- 供电电压：24V DC 或 120/240V AC
- 转速输入：磁电传感器，频率范围0～6kHz
- 控制输出：4～20mA模拟量（驱动执行器）
- 转速控制精度：±1%额定转速（较数字式低）
- 控制模式：等时（Isochronous）和下垂（Droop）可选
- 增益调整：比例增益、积分时间通过前面板电位器调整
- 工作温度：-10℃～+55℃
- 防护等级：IP20（开放式，需装柜使用）
- 尺寸：约200mm × 150mm × 100mm
- 重量：约1.5kg
功能特点：
- 纯模拟电路：无软件、无死机风险，极端环境下可靠性极高
- 等时/下垂切换：通过跳线或开关切换
- 负荷限制：通过电位器设定最大负荷
- 超速保护：机械式超速保护 + 电子超速保护双重
- 执行器反馈：通过电位器反馈确认阀门位置
结构特征：
- 金属外壳，散热片自然冷却
- 前面板配有大量电位器和跳线，用于参数调整
- 接线端子排布在底部，接线方便
- 无显示屏，所有状态通过LED指示灯判断
应用场景：
老旧柴油发电机组改造、船舶老旧发动机、偏远地区无数字化条件的电站
使用注意事项：
- 模拟电位器会随时间漂移，建议每年校准一次
- 内部电解电容有寿命限制，运行超过15年建议更换
- 维修时需使用示波器调试，不建议无经验人员操作
