描述

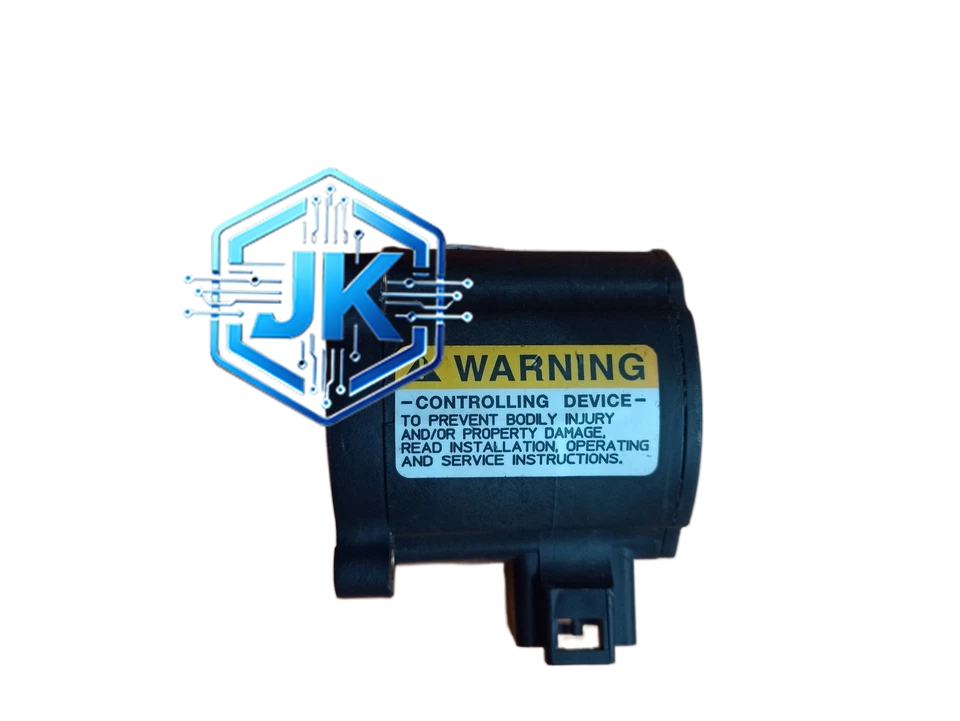

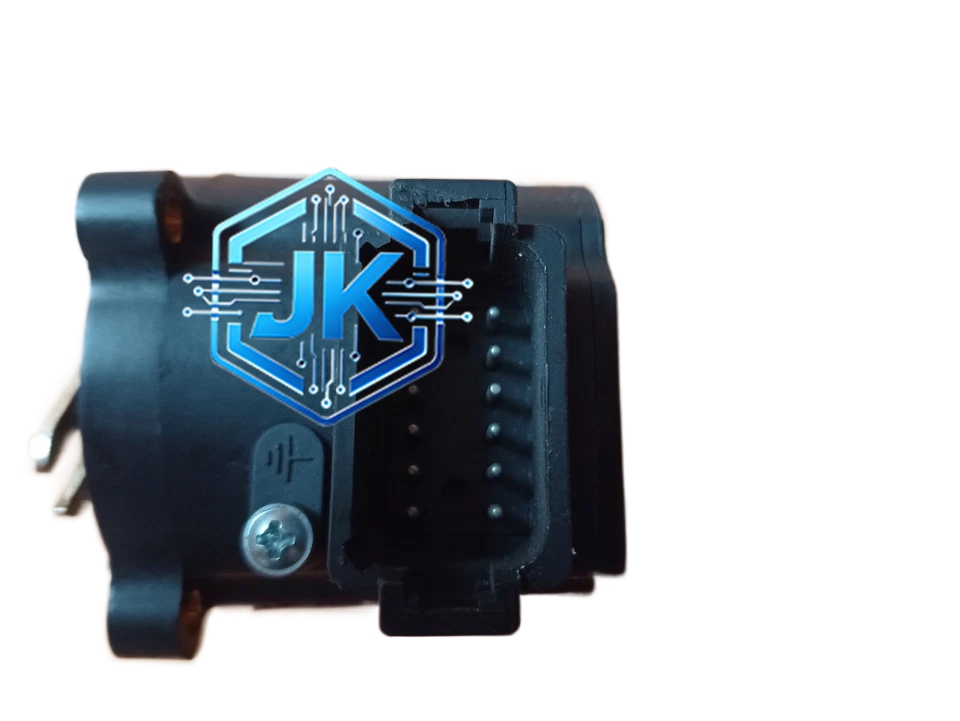

Woodward 8405-026
技术规格：
- 阀类型：二位三通比例方向阀 / 三位四通比例方向阀（根据型号）
- 额定流量：40 L/min（ΔP=35 bar 时）
- 额定工作压力：210 bar（最高 250 bar）
- 输入信号：4-20mA（电压控制型）或 ±75mA（电流控制型）
- 频响：-3dB 带宽 ≥ 10Hz
- 滞环：< 1.5% 满量程
- 线性度：±2% 满量程
- 零位泄漏：< 1 L/min（210 bar 时）
- 工作油液：MIL-H-5606 抗燃油，粘度 3-15 cSt
- 工作温度范围：-40°C 至 +80°C（油液温度）
- 材质构成：阀体为铝合金 6061-T6，阀芯为不锈钢 17-4PH 镀硬铬，线圈骨架为聚酰亚胺，密封件为氟橡胶（FKM）
- 防护等级：IP65
- 重量：约 2.5kg
- 尺寸：约 180mm × 120mm × 100mm
- 电气接口：M12 × 1（7 针 DIN 连接器）
功能特点：
- 比例控制，阀芯开度与输入电流严格成正比，实现无级调速
- 内置 LVDT 位移反馈，实现阀芯位置闭环控制
- 零位可电子调整，无需机械调整
- 支持正负电流控制，正电流控制一个方向，负电流控制反方向
- 内置线圈温度监测和过热保护
- 符合 ISO 10770 标准
工作原理：控制器输出的电流信号驱动比例电磁铁，电磁铁产生的力与电流成正比，推动阀芯移动。阀芯移动改变阀口的开度和方向，从而控制液压油的流量和流向。LVDT 实时检测阀芯位置并反馈至电磁铁驱动电路，形成闭环控制，使阀芯位置与输入电流严格成正比。
安装要求：
- 阀必须安装在液压站上，远离热源和振动源
- 电气连接使用屏蔽电缆，屏蔽层单点接地
- 安装前必须对液压系统进行冲洗
使用注意事项：
- 严禁在无油状态下通电，否则会烧毁电磁铁线圈
- 定期检查油液清洁度，污染是比例阀失效的首要原因
- 备用阀应通电保持励磁状态，防止阀芯卡滞
应用场景：燃气轮机 IGV 液压缸控制、VNT 液压缸控制、工业汽轮机调节阀控制、风电变桨系统液压控制
