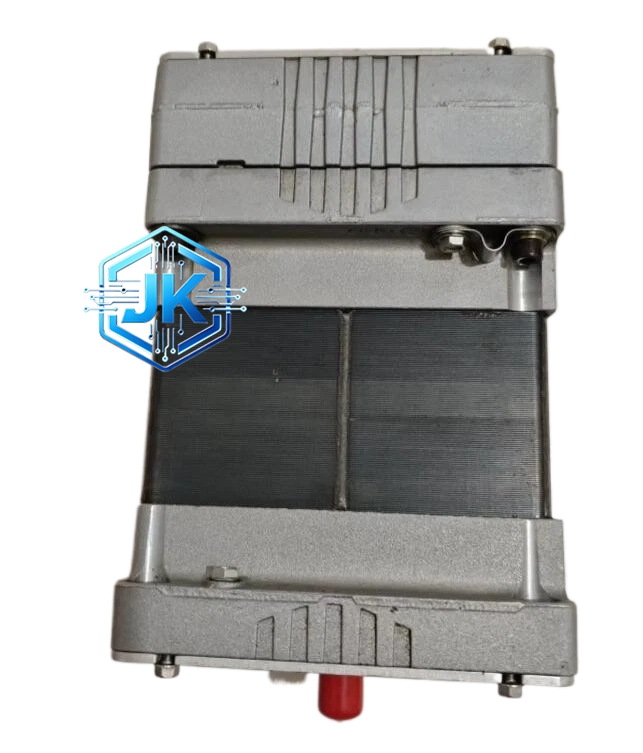

Woodward 8404-052
技术规格：
- 供电电压：24V DC（18V～32V DC范围可接受）
- 电压输入范围：5V～500V AC（通过PT或直接采样）
- 电压调节精度：±0.5%
- 频率响应：40Hz～70Hz
- 输出信号：4～20mA模拟量（控制励磁电流）
- 通信接口：RS-485 Modbus协议 + CAN总线
- 显示屏：图形化LCD，支持中文/英文显示
- 防护等级：IP54（前面板）
- 工作温度：-25℃～+70℃
- 尺寸：144mm × 72mm × 122mm（标准开孔）
- 重量：约850g
功能特点：
- 自动电压调节：实时采集发电机端电压，与设定值比较后输出控制信号调节励磁电流，维持电压稳定
- 软启动功能：发电机启动时逐步建立电压，避免冲击
- 无功功率控制：支持恒功率因数模式和恒无功功率模式，功率因数可在0.8～1.0之间设定
- 发电机保护：内置过压保护（59）、欠压保护（27）、过频保护（81O）、欠频保护（81U）、过励保护、欠励保护
- 稳压精度高：负载突变时电压波动小于±1%
- 并联运行支持：多台发电机并联时可实现无功功率均衡分配
- 多级密码保护：参数设置受密码保护，防止误操作
结构特征：
- 外壳采用阻燃工程塑料，符合UL94 V-0标准
- 前面板配有LCD显示屏、LED状态指示灯、四个操作按键
- 背面为标准工业接线端子排，接线方便
- 面板嵌入式安装，开孔尺寸144mm × 72mm
工作原理：
调节器持续采集发电机输出电压和频率信号，经AD转换后与设定值进行PID运算，输出4～20mA电流信号控制励磁系统。当负载增加导致电压下降时，调节器增大输出电流，提高励磁电流使电压回升；当负载减少电压升高时，减小输出电流降低励磁。整个调节过程在毫秒级完成。
应用场景：
船用发电机组电压控制、陆用备用电站、数据中心柴油发电机组、分布式微电网
使用注意事项：
- PT（电压互感器）接线必须确认相序正确，不可反接
- 电压输入信号不可超过500V AC，否则会损坏调节器
- 通信线必须使用屏蔽双绞线，远离动力电缆
- 参数修改需输入对应级别密码，建议由专业工程师操作
