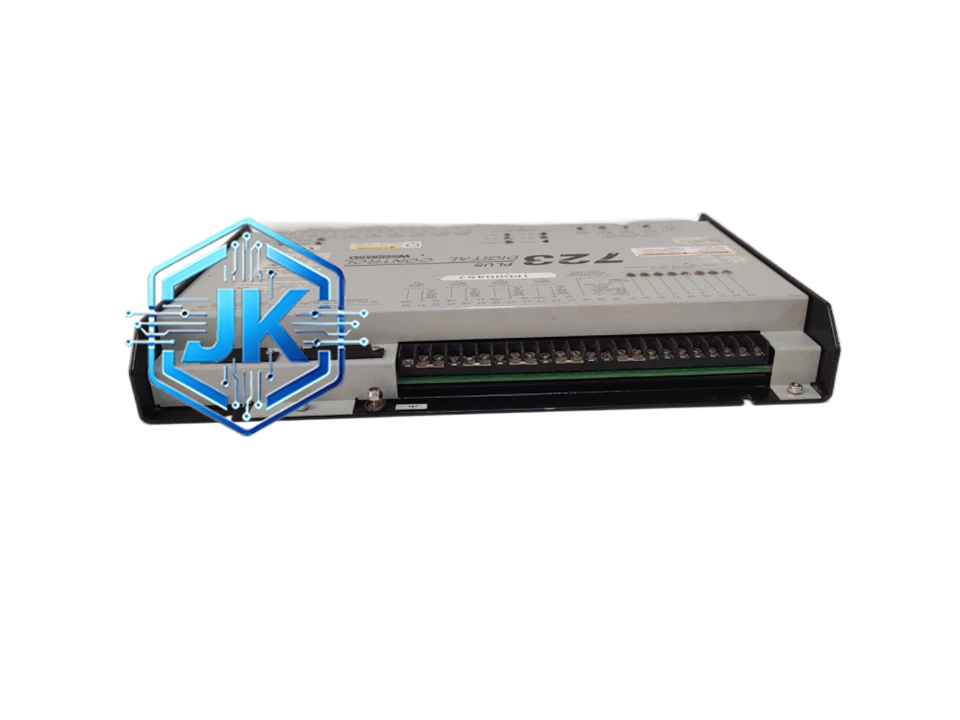

Woodward 8280-416
技术规格：
- 控制通道：最多16个独立气缸控制通道
- 输入：24路模拟量、32路开关量、16路爆震传感器、2路转速传感器
- 输出：12路继电器、16路点火驱动、16路喷气阀驱动、4路4-20mA
- 通信：EtherNet/IP + Modbus TCP/IP + CAN 2.0B
- 电源：24V DC冗余供电
- 工作温度：-40°C 至 +85°C（宽温型）
- 防护等级：IP65
- 认证：ATEX Zone 2（防爆区域可用）
功能特点：
- 逐缸爆震控制：每个气缸独立爆震检测和点火正时调整，精度±0.5° CA
- 空燃比优化：根据燃气热值实时调整空燃比，热效率提升2-3%
- 排放控制：集成NOx预测模型，自动优化燃烧参数以满足排放法规
- 黑启动：支持孤岛模式下多台机组自启动和自同步
- 远程诊断：通过EtherNet/IP连接Woodward云平台，实现远程故障诊断和参数优化
- 事件黑匣子：记录最近1000条事件，支持导出分析
应用场景：
- 大型燃气发电机组（1MW-20MW）
- 燃气轮机联合循环电站
- 大型工业燃气发动机（Waukesha、GE Jenbacher等）
- 管道压缩站
性能参数：
| 参数项 | 数值 |
|---|---|
| 转速精度 | ±0.1% |
| 电压精度 | ±0.5% |
| 点火正时精度 | ±0.5° CA |
| 通信延迟 | <3ms（EtherNet/IP） |
| 控制周期 | 2ms |
| MTBF | >150,000小时 |
材质构成：
- 外壳：不锈钢316L + 氟碳喷涂
- 内部：军用级多层PCB，金手指镀金
- 接插件：MIL-DTL-38999军用连接器
- 散热：强制风冷 + 液冷可选
结构特征：
- 19英寸机架式安装，4U高度
- 前面板10.1英寸彩色TFT触摸屏
- 双路冗余电源模块（热插拔）
- 双路冗余处理器（主/备自动切换）
- 前面板设有USB接口用于数据导出
工作原理：
双转速传感器采集曲轴位置，处理器据此精确计算每个气缸的上止点。根据发动机负荷、转速、进气温度、燃气压力、燃气热值等参数，通过内置的燃烧模型计算出每个气缸的最优点火正时和最佳喷气量。16个独立的点火驱动电路和喷气阀驱动电路分别控制各缸。爆震传感器实时监听每缸燃烧状态，一旦检测到爆震立即推迟该缸点火正时。空燃比控制通过调节进气节流阀和燃气调节阀的开度来实现。所有控制回路均为全闭环PID控制，确保稳态精度和动态响应均达到最优。冗余处理器每10ms交换一次数据，主处理器故障时备处理器在10ms内无缝接管。
安装要求：
- 必须安装在有空调的控制室内，温度15°C-35°C
- 爆震传感器安装扭矩严格按说明书执行（通常20-25 N·m）
- 所有信号电缆使用双层屏蔽电缆，屏蔽层两端接地
- 接地系统必须独立，接地电阻<0.5Ω
- 电源必须配置UPS，断电后维持至少15分钟
使用注意事项：
- 严禁修改安全相关参数（超速保护值、极限温度保护值等）
- 每年必须进行一次完整的功能测试，包括启动序列、超速保护、冗余切换、通信测试
- 爆震传感器每5000小时必须更换
- 固件升级必须通过Woodward官方工具进行，升级过程中严禁断电
- 触摸屏清洁使用专用无绒布，禁止使用含酒精的清洁剂
- 长期停机超过90天后，首次启动前必须执行全面检查和参数验证
