描述

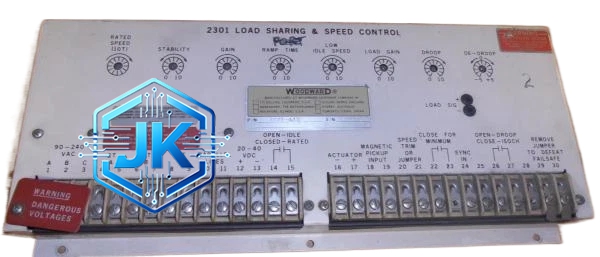

Woodward 8272-387
技术规格：
- 处理器：32位ARM Cortex-M4，主频120MHz
- 模拟量输入：8路，支持4-20mA、1-5VDC、0-10VDC、RTD Pt100
- 数字量输入：8路，支持干接点、24VDC、120VAC
- 模拟量输出：4路，4-20mA，精度±0.1%FS
- 数字量输出：6路继电器（5A/250VAC）+ 2路可编程频率输出（0-10kHz）
- 通信接口：Ethernet（10/100Mbps）、RS-485（Modbus RTU/TCP）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入），功耗小于15W
- 工作温度：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 尺寸：144mm × 144mm × 85mm，面板嵌入式安装
- 重量：约1.2kg
- 转速调节精度：±0.02%
- 响应时间：小于50ms
功能特点：
- 全数字PID调节，调节精度±0.02%，是同类产品中精度最高的之一
- 支持Droop（0-5%连续可调）和Isochronous（等时）两种运行模式一键切换
- 内置发电机全套保护：过压、欠压、过频、欠频、逆功率、失磁、过流、短路
- 支持ATS（自动转换开关）控制逻辑，切换时间小于200ms
- 内置Web服务器，支持任意浏览器远程监控和参数设置
- 支持与Woodward 9905系列执行器直接数字通信（Woodward Net协议）
- 固件支持OTA远程升级，升级过程不影响运行
- 内置SD卡槽（最大32GB），支持运行数据循环记录
- 支持黑启动功能，电网全失电后可自启动
应用场景：
- 柴油发电机组调速（500kW-20MW）
- 燃气发电机组调速（1-30MW）
- 船用发电机组主控制
- 移动电站（集装箱式）调速控制
- 数据中心备用电源调速管理
- 矿山自备电站调速
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，阻燃等级UL94 V-0
- 电路板：8层PCB，沉金工艺 + 三防漆全覆盖
- 端子：磷铜镀锡，接触电阻小于1mΩ
- 显示屏：5英寸彩色TFT LCD，分辨率480×272，阳光下可读
- 按键：6个薄膜按键，IP65防护
结构特征：
- 面板嵌入式安装，开孔尺寸138mm × 138mm，安装深度不小于80mm
- 前面板带5寸彩色LCD和6个薄膜按键
- 后面板带双以太网口（RJ45）、RS-485口（DB9）、CAN口、USB口
- 顶部带四色状态指示灯（运行绿色/故障红色/通信黄色/报警橙色）
工作原理：控制器以10ms周期接收来自发电机的电压（PT）、频率（CT）、电流（CT）信号和转速传感器（磁电式）信号，与设定值比较后经数字PID运算输出4-20mA模拟量或数字总线（Woodward Net协议）驱动9905系列执行器，控制油门或燃料阀开度，实现转速/频率的精确调节。所有运行参数通过以太网上传至上位SCADA系统。
安装要求：
- 面板嵌入式安装，开孔138mm × 138mm，安装深度不小于80mm
- 周围留有至少30mm散热空间，上下方不得有遮挡
- 通信线缆使用Cat5e以上屏蔽网线，屏蔽层单端接地
- 24VDC电源需配备浪涌保护器，瞬态抑制电压小于500V
- 接地电阻小于4Ω，信号地与保护地分开接至接地排
- 磁电式转速传感器电缆与动力电缆间距大于150mm
使用注意事项：
- 首次上电需进行出厂参数恢复和现场参数配置，配置时间约1.5小时
- 每半年导出一次运行日志和故障记录至USB或SD卡
- 固件升级前必须备份全部参数，备份文件保存至外部存储
- LCD屏幕避免长时间阳光直射
- 每年清洁一次散热风扇滤网，使用压缩空气吹扫
- 磁电式转速传感器气隙需定期检查，标准气隙为1.0mm±0.2mm
