描述

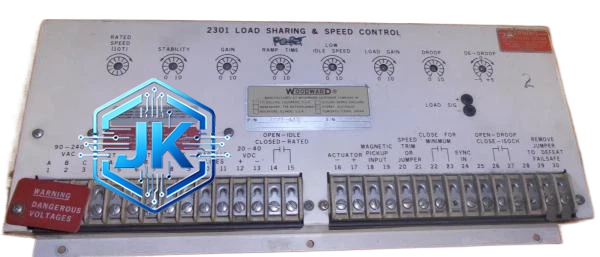

Woodward 8272-292
技术规格
- 额定扭矩：10 Nm（连续），25 Nm（峰值，持续时间 ≤ 5 秒）
- 旋转行程：90°（0°~90° 可调，也可设定为 0°~45°）
- 供电电压：230V AC 50/60Hz 或 115V AC 50/60Hz，可选
- 控制信号输入：4~20mA DC（两线制或四线制可选）
- 响应时间：全行程时间 ≤ 200ms（从 10% 到 90%）
- 位置反馈：内置电位器，精度 ±0.5% 满量程
- 防护等级：IP65（带电缆接头时）
- 工作温度：-20℃ ~ +60℃
- 环境湿度：5%~95%，无凝露
功能特点
- 内置高精度位置反馈电位器，实现全闭环控制，定位精度 ±0.5%
- 支持 4~20mA 模拟量输入，也支持脉冲指令控制（可选模块）
- 具备电子式过载保护，当负载扭矩超过 150% 额定值时自动停机
- 内置行程限位开关（上限和下限），防止阀门全开或全关后电机堵转
- 手动/自动切换功能，紧急情况下可切换至手动模式，通过手轮操作阀门
- 可与 Woodward 8440/9907/505E 系列控制器直接配套使用
- 断电自动复位：内置弹簧复位机构，断电后阀门回到预设安全位置（全关或全开可选）
应用场景
- 燃气轮机燃料控制阀（主燃料调节阀、截止阀）
- 蒸汽轮机进汽调节阀
- 工业锅炉给水调节阀
- 石油化工装置中的关键控制阀
- 发电厂减温水调节阀
性能参数
| 参数名称 | 数值 |
|---|---|
| 额定扭矩 | 10 Nm（连续） |
| 峰值扭矩 | 25 Nm（≤ 5 秒） |
| 行程角度 | 90°（可调） |
| 全行程时间 | ≤ 200ms（10%~90%） |
| 定位精度 | ±0.5% 满量程 |
| 死区 | ≤ 0.2% 满量程 |
| 重复精度 | ±0.1% 满量程 |
| 工作温度 | -20℃ ~ +60℃ |
| 防护等级 | IP65 |
| 绝缘等级 | F 级（155℃） |
| 重量 | 约 4.5 kg |
| 尺寸 | 约 200mm × 150mm × 250mm（长×宽×高） |
材质构成
- 外壳：灰铸铁 HT250，表面环氧富锌底漆 + 聚氨酯面漆，防腐蚀等级 C3
- 齿轮箱：钢制行星齿轮，模数 2，齿面渗碳淬火，硬度 HRC58~62
- 润滑：高温锂基润滑脂（NLGI 2 号），工作温度范围 -30℃ ~ +150℃
- 密封：氟橡胶（Viton）O 型圈，耐油耐高温
- 电位器：导电塑料电位器，寿命 ≥ 100 万次
- 电气接口：7 针航空插头（MIL-DTL-5015 标准）
结构特征
- 直连式安装，输出轴带标准键槽（键宽 6mm，键高 6mm）
- 顶部设有手动操作手轮，手轮直径 150mm，带锁定机构
- 侧面设有手动/自动切换开关（带防护盖）
- 底部设有 4 个 M10 安装孔，孔距 120mm × 100mm
- 电气接口位于顶部，7 针航空插头，引脚定义：电源 + 信号 + 反馈 + 备用
- 内部设有加热带（可选），用于低温环境防止润滑脂凝固
工作原理
Woodward 控制器输出 4~20mA 信号至伺服放大器，放大器将电流信号转换为电压驱动信号，控制电机正转或反转。电机经行星齿轮减速后（减速比约 50:1）带动输出轴旋转，输出轴连接燃料阀或进汽阀的阀杆。内置电位器随输出轴同步转动，将实际位置转换为电压反馈信号回传控制器，形成全闭环控制。当实际位置与设定位置偏差超过死区时，控制器调整输出信号驱动电机继续动作，直至偏差归零。过载时，电流检测电路触发保护，切断电机供电。
安装要求
- 执行器输出轴与阀门轴之间必须保证同心，偏差 ≤ 0.1mm，建议使用弹性联轴器连接
- 电缆入口需使用 PG 防水接头（建议 PG11 或 PG16）
- 安装环境温度不超过 60℃，如超过需加装冷却风扇
- 电机供电电缆截面积不小于 1.5mm²（230V 时）或 2.5mm²（115V 时）
- 接地：执行器外壳需可靠接地，接地电阻 ≤ 4Ω
使用注意事项
- 每 6 个月（或 4000 运行小时）检查一次齿轮箱润滑脂，如变黑或变稀需更换
- 手动操作后务必切换回自动模式，否则控制器无法远程控制
- 避免在阀门全关或全开位置长时间保持，会导致电机过热和齿轮磨损
- 定期校准电位器零点和满量程（建议每年一次），使用 Woodward 专用校准工具
- 长期停用时，每月通电运行一次（空载），防止齿轮箱润滑脂凝固导致卡死
