描述

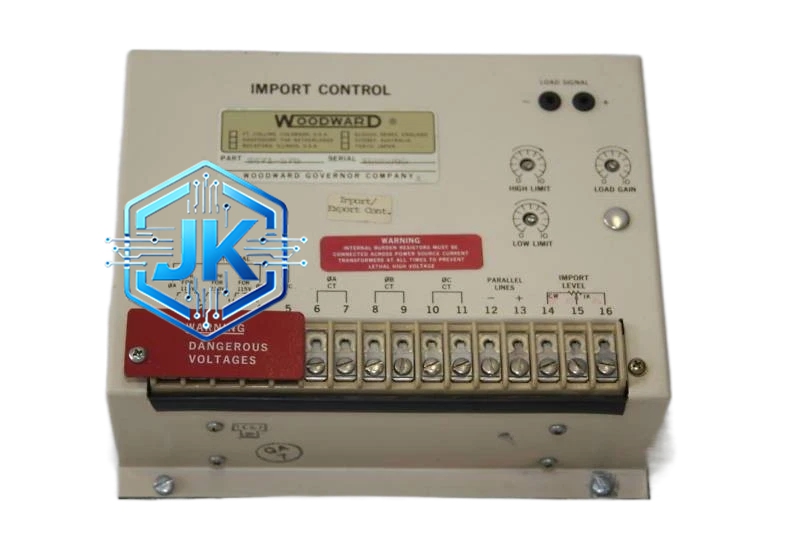

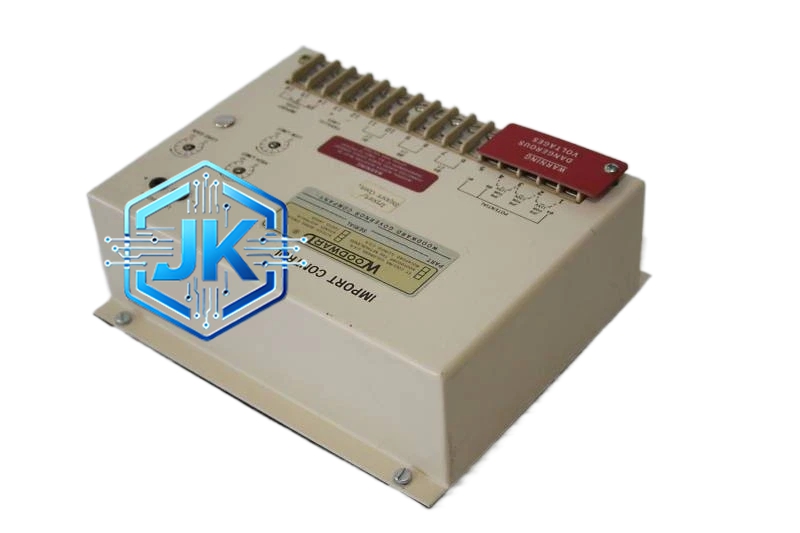

Woodward 8271-294
技术规格：
- 控制类型：全数字式电子调速器（Digital Electronic Governor）
- 处理器：16位微控制器，采样周期 10ms
- 转速输入：MPU磁电式传感器，频率范围 0~6kHz
- 电压输入：PT100温度传感器接口（1路）+ 外部电压信号（0~10V DC，1路）
- 模拟量输出：4~20mA × 2路（1路调速至执行器 + 1路调压至AVR）
- 模拟量输入：4路AI（水温、油温、油压、进气压力）
- 数字量输入：8路DI（启动/停机/怠速/报警等）
- 数字量输出：2路DO（继电器，报警 + 故障）
- 通信接口：RS-485（Modbus RTU协议）
- 供电电压：24VDC ± 10%
- 工作温度：-10°C ~ +55°C
- 防护等级：IP20（面板安装型）
- 安装方式：DIN导轨安装或面板嵌入式安装
- 尺寸：约 144mm × 96mm × 55mm（DIN标准开孔）
- 重量：约 0.35kg
功能特点：
- PID数字调节：内置比例-积分-微分控制算法，转速调节精度 ±0.25%
- 可调频率下垂：0%~5%连续可调，满足简单并联需求
- 双路模拟输出：同时输出调速信号和调压信号，可直接驱动AVR
- RS-485通信：支持Modbus RTU协议，可接入上位监控系统
- 完整保护：超速（115%）、欠速（85%）、水温过高、油压过低、传感器故障
- 面板操作：LED指示灯（运行/报警/故障）+ 电位器 + 按键
- OEM预标定：出厂时已根据匹配发动机完成PID参数标定
工作原理：
MPU传感器实时采集发动机飞轮齿圈转速脉冲，经16位MCU计算后与目标转速比较。偏差经PID算法运算后输出4~20mA信号驱动燃油执行器。调压输出经AVR调节发电机端电压。RS-485通信将运行数据上传至上位机。
应用场景：
- 小型柴油发电机组（100kW~500kW）
- 农业机械发动机（拖拉机、收割机）
- 小型空压机
- 船舶辅机柴油发动机
安装要求：
- 144mm × 96mm面板开孔
- MPU传感器与飞轮齿圈间隙 0.5~1.5mm
- RS-485通信线使用屏蔽双绞线，屏蔽层单端接地
- 供电电源加装EMI滤波器
使用注意事项：
- 出厂标定参数不得随意修改
- MPU传感器间隙每500小时检查一次
- RS-485通信需设置正确从站地址
