描述

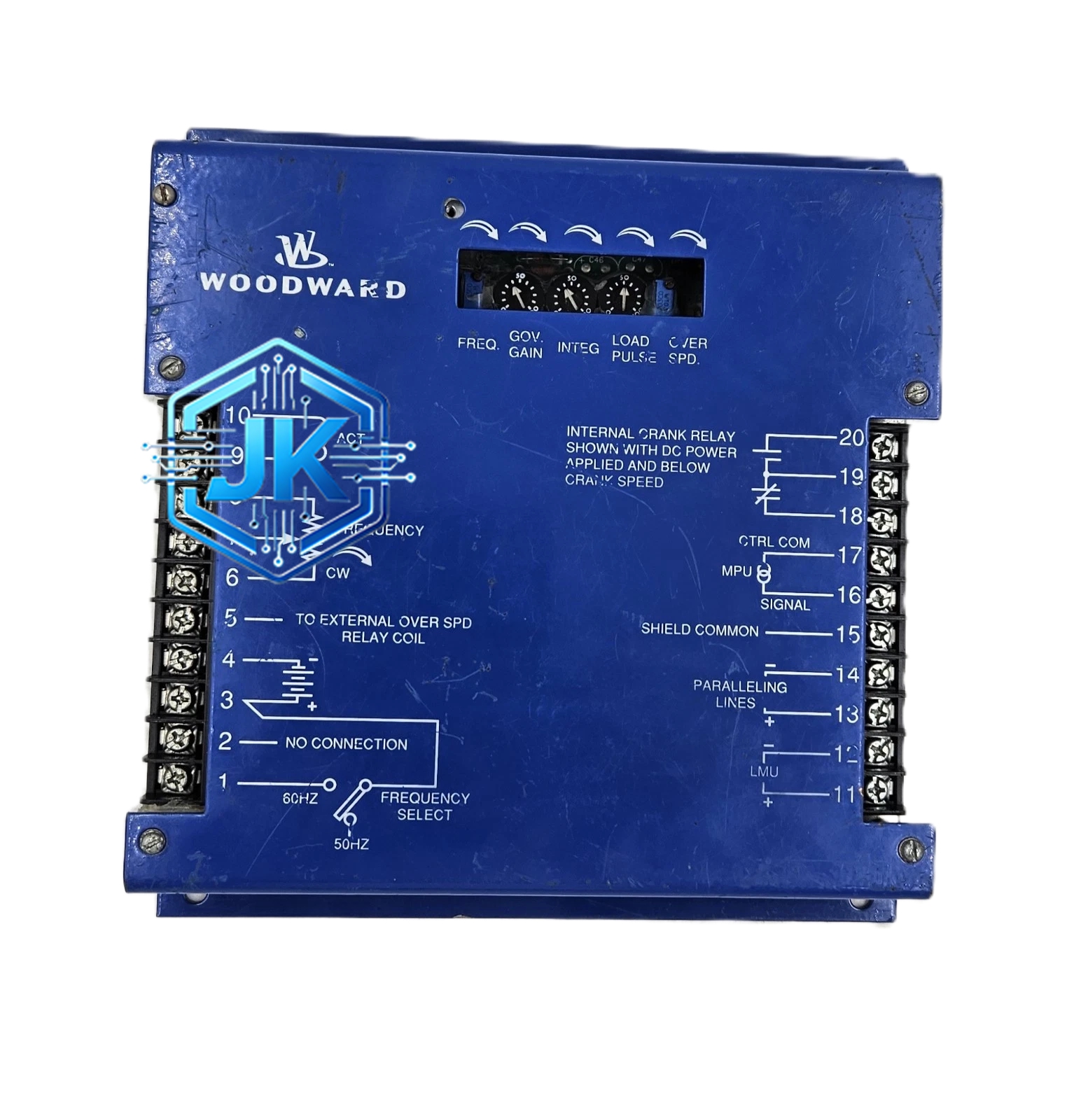

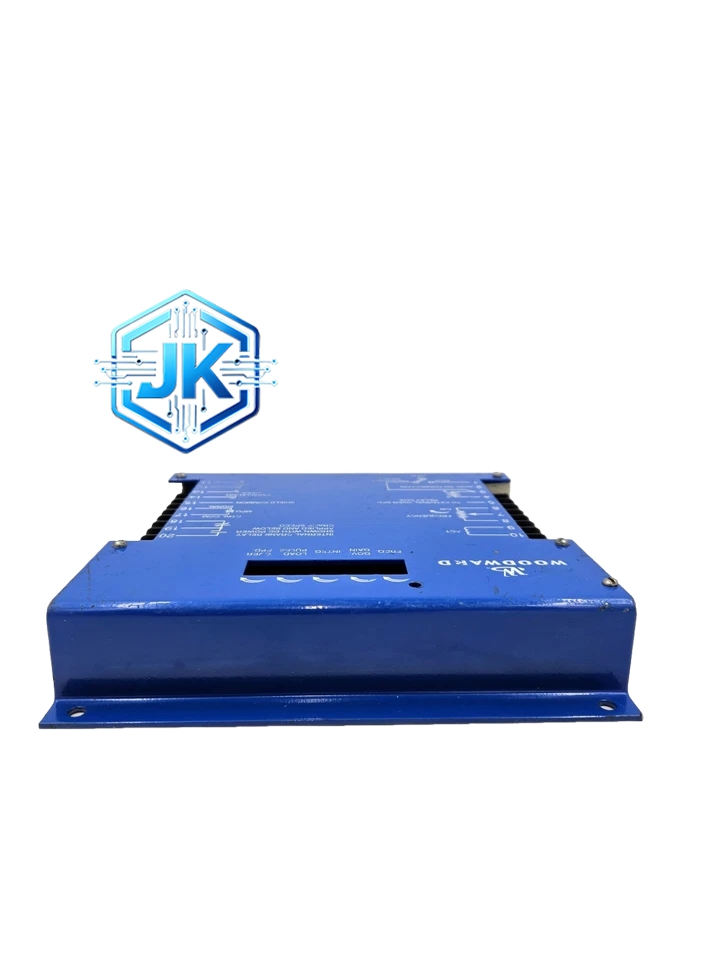

Woodward 8270-1002
技术规格：
- 额定功率覆盖：500kW 至 3200kW
- 电压等级：400V / 6.6kV / 11kV（可选）
- 频率调节：50Hz / 60Hz 自动识别
- 并联台数：最多 16 台并联运行
- 通讯接口：CAN 总线 + Modbus RTU + Modbus TCP + Ethernet 10/100Mbps + RS-485
- 供电：24VDC，功耗约 12W
- 工作温度：-10°C 至 +55°C
- 防护等级：IP54（面板安装）
- 频率精度：±0.01Hz
- 电压调节精度：±0.3%
- 事件记录容量：最多 800 条故障录波
- LCD 显示屏：128×64 像素，带背光，支持中文显示
功能特点：
- 一键启动/停机，支持黑启动逻辑
- 自动同期并网，合闸角偏差小于 ±1°，频率差小于 ±0.05Hz 时自动合闸
- 功率因数调节与无功补偿自动控制，支持恒功率因数 / 恒无功 / 恒电压 / 下垂控制四种模式
- 完整的发电机保护：过压/欠压、过频/欠频、逆功率、失磁、过流、接地故障、负序电流、转子接地、过励磁、低频保护等 15 项保护
- 支持精细负荷分配，多台并联时按预设比例自动分配有功/无功，分配精度 ±1%
- 支持下垂控制（Droop Control），适用于微电网孤岛运行模式
- 支持需求侧管理（DSM），可根据电网调度指令自动调整出力
- 内置高精度事件记录与波形捕捉功能，最多存储 800 条故障录波
- 支持远程 Web 监控与手机 APP 查看机组状态
- 支持与 Woodward EASYgen 监控系统无缝集成
应用场景：
大型天然气分布式发电站、数据中心备用电源集群（N+1 冗余）、医院/矿山/工厂自备电站集群、海岛微电网、偏远地区独立供电系统、大型商业楼宇备用电源集群
性能参数：
- 频率调节精度：±0.01Hz
- 电压调节精度：±0.3%
- 并网合闸时间：小于 150ms（条件满足时）
- 负荷分配精度：±1%
- 响应时间：小于 50ms
- 稳态频率偏差：小于 0.02Hz
材质构成：
- 外壳：钣金机箱，静电喷涂，RAL 7035 灰色，耐盐雾
- 面板：工程塑料（耐紫外线，户外使用不褪色）
- PCB：覆三防漆，多层板设计，关键芯片底部填充环氧树脂
- 端子：铜合金镀锡，插拔式
- 连接器：高可靠性航空插头，抗震 15g
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板带 LCD 显示屏（128×64 像素），可显示实时参数与报警信息
- 尺寸约为 300mm × 260mm × 190mm
- 重量约 3.5kg
工作原理：
控制器通过 PT 和 CT 实时采集发电机端电气量。启动时先建立励磁，待电压频率满足条件后检测电网侧同期条件，满足时自动合闸并网。并网后根据负荷指令和下垂特性调节发动机转速和励磁电流。多台并联时，通过 CAN 总线以 10ms 周期交换各机组的有功/无功数据，按下垂特性自动分配负荷。当电网失电时，控制器自动切换至孤岛模式，维持微电网频率和电压稳定。
安装要求：
- 需安装在独立控制柜内，柜内温度不超过 45°C
- 必须配置 UPS 供电（续航不少于 20 分钟）
- PT 和 CT 的二次侧必须可靠接地
- CAN 总线需加 120Ω 终端电阻，Ethernet 需使用屏蔽网线
- 接地电阻小于 1Ω
- 避免与大功率变频器同柜安装
使用注意事项：
- 首次调试需由 Woodward 授权工程师完成参数整定
- PT/CT 变比需在参数中正确设置
- 每 3 个月进行一次保护功能测试
- 远程监控需配置专用 VPN 通道
- 并联运行时各台控制器的下垂参数需一致
- 固件升级前需备份全部参数
