描述

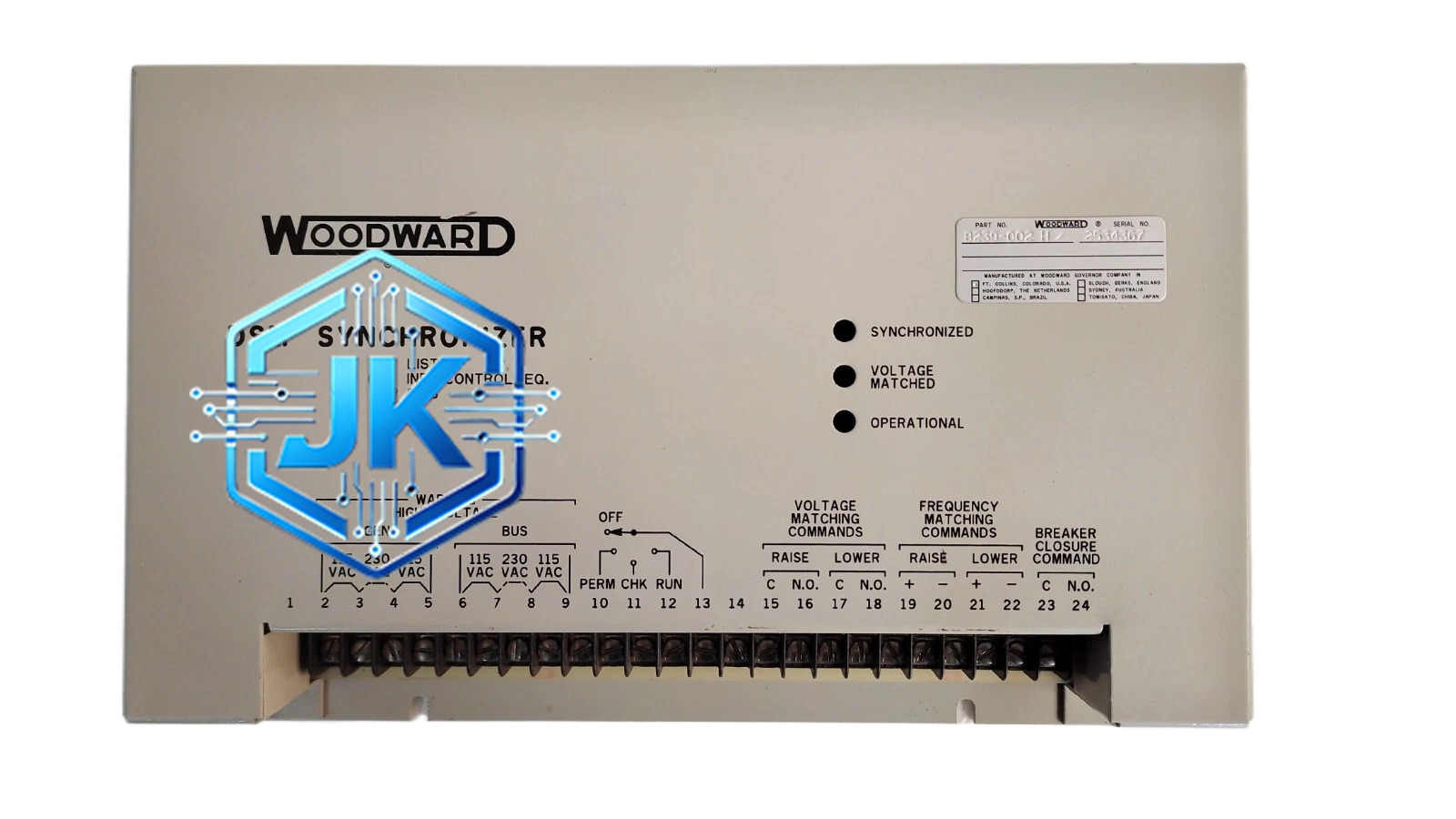

Woodward 8239-002
技术规格：
- 处理器：32位ARM Cortex-M4，主频120MHz
- 模拟量输入：6路（4-20mA / 1-5VDC）
- RTD输入：2路（Pt100）
- 数字量输入：8路（干接点 / 24VDC）
- 模拟量输出：2路（4-20mA）
- 数字量输出：4路继电器（5A/250VAC）
- 通信接口：RS-485（Modbus RTU）、CAN 2.0B
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- 尺寸：96mm × 96mm × 75mm（小型面板式）
功能特点：
- 全数字PID调节，调节精度±0.1%
- 支持Droop（0-5%可调）和Isochronous两种模式
- 内置发电机基本保护：过压、欠压、过频、欠频
- 支持ATS（自动转换开关）控制逻辑
- 内置Web服务器，支持浏览器远程监控
- 支持与Woodward执行器直接数字通信
- 固件支持远程升级
应用场景：
- 小型柴油发电机组调速（50kW-2MW）
- 小型燃气发动机调速
- 工业压缩机/泵组驱动调速
- 小型船舶发电机组
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，UL94 V-0
- 电路板：6层PCB，三防漆覆盖
- 端子：磷铜镀锡
- 显示屏：3.5英寸TFT LCD
结构特征：
- 小型面板式安装，开孔92mm × 92mm
- 前面板带3.5寸LCD和4个按键
- 后面板带RS-485口、CAN口、电源端子
工作原理：控制器接收转速传感器信号和设定值，经数字PID运算后输出4-20mA信号至执行器，控制油门或燃料阀开度，实现转速精确调节。所有参数通过RS-485上传至上位系统。
安装要求：
- 面板安装，开孔92mm × 92mm
- 周围留有30mm散热空间
- 接地电阻小于4Ω
使用注意事项：
- 首次上电需进行参数配置
- 每半年导出运行日志
- 固件升级使用Woodward专用工具
