描述

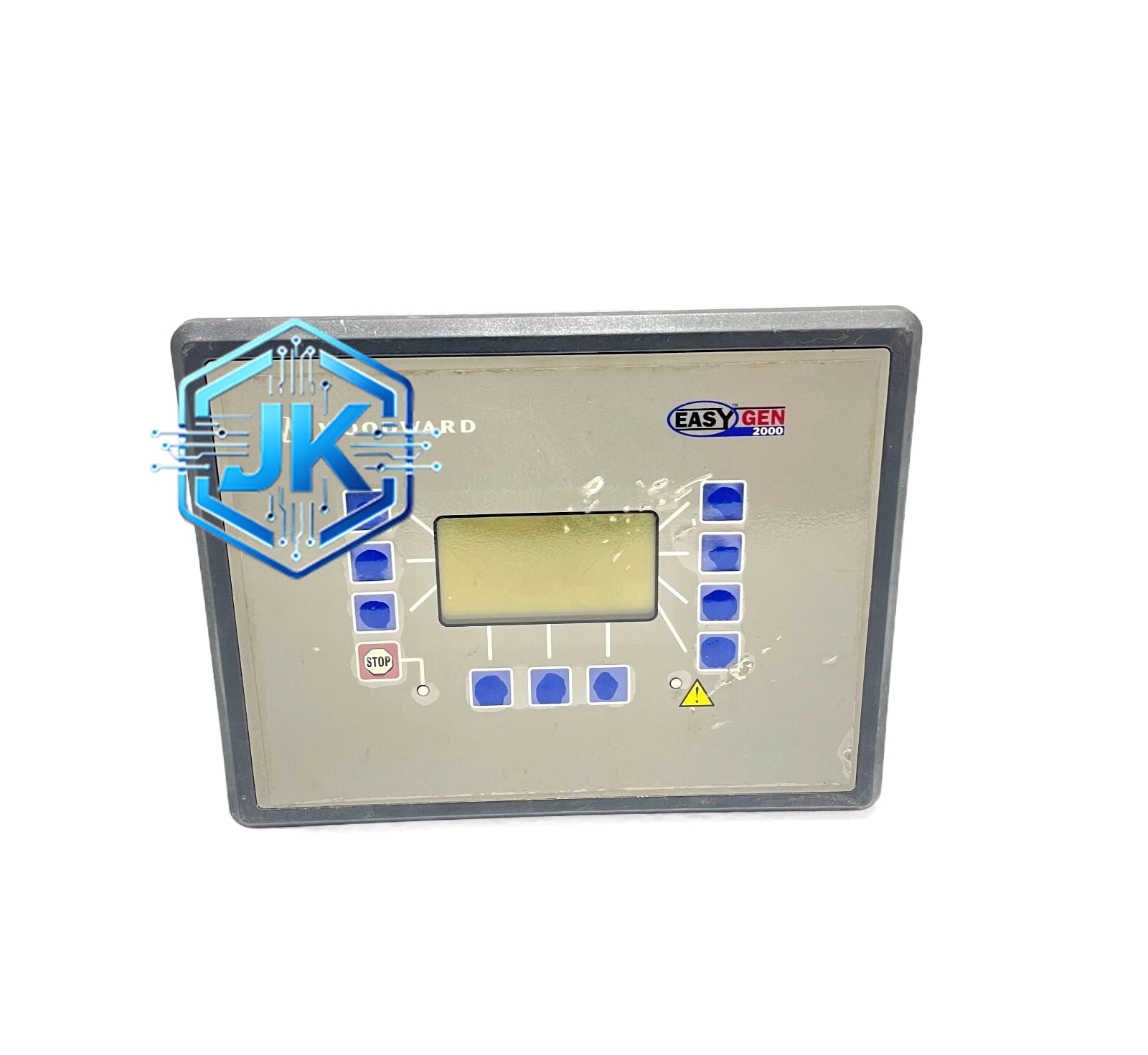

Woodward 8237-951
技术规格：
- 处理器：32位ARM Cortex-M4，主频120MHz
- 输入通道：8路模拟量输入（4-20mA / 1-5VDC）、4路RTD温度输入（Pt100/Pt1000）、8路数字量输入（干接点/24VDC）
- 输出通道：4路模拟量输出（4-20mA）、6路继电器干接点输出、2路可编程脉冲输出
- 通信接口：RS-485（Modbus RTU）、CAN 2.0B、Ethernet（10/100Mbps）
- 电源要求：24VDC（85-265VAC宽范围输入）
- 工作温度范围：-25°C 至 +70°C
- 防护等级：IP54（前面板）
- 尺寸：144mm × 144mm × 85mm（DIN导轨/面板嵌入式）
功能特点：
- 全数字PID调节算法，速度调节精度达±0.01%
- 支持Droop（下垂）控制（0-5%可调）和Isochronous（等时）控制模式切换
- 内置发电机完整保护：过压、欠压、过频、欠频、逆功率、过流
- 支持ATS（自动转换开关）控制逻辑和黑启动功能
- 支持多台机组并联运行时的负荷自动分配（Load Sharing）
- 内置事件记录和故障日志，支持USB导出
- 支持Web浏览器远程监控和参数配置
- 固件支持远程OTA升级
应用场景：
- 500kW至10MW柴油发电机组主控制
- 1MW至10MW燃气发电机组控制
- 船舶电站主控制
- 移动式集装箱电站
- 备用电源管理系统
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，阻燃等级UL94 V-0
- 电路板：8层FR-4 PCB，沉金工艺 + 三防漆（Conformal Coating）
- 端子排：磷铜镀锡，接触电阻小于1mΩ
- 显示屏：4.3英寸彩色TFT LCD，阳光下可读
结构特征：
- 面板嵌入式安装，标准开孔尺寸138mm × 138mm
- 前面板带4.3寸彩色LCD显示屏和6个薄膜操作按键
- 后面板带RS-485口、CAN口、以太网口、USB口、8路模拟量输入端子、6路继电器输出端子
- 顶部带4颗状态LED指示灯（运行/故障/通信/报警）
工作原理：控制器接收来自转速传感器的频率信号和发电机电压/电流互感器的模拟量信号，与设定值进行数字PID运算后，输出4-20mA信号至执行器（如9905系列电液执行器），控制发动机油门或燃料阀开度，实现转速和频率的闭环精确调节。保护功能通过实时比较运行参数与保护定值，异常时立即执行停机逻辑。所有数据通过以太网上传至上位SCADA系统。
安装要求：
- 面板嵌入式安装，开孔尺寸138mm × 138mm，安装深度不小于80mm
- 周围保留至少30mm散热空间
- 远离变频器和大功率接触器等强电磁干扰源
- 通信线缆使用Cat5e以上屏蔽网线，RS-485需加120Ω终端电阻
- 24VDC电源需配备浪涌保护器，接地电阻小于4Ω
使用注意事项：
- 首次上电需进行出厂参数恢复和现场参数配置
- 每半年导出一次运行日志和故障记录
- 固件升级前必须备份全部参数
- LCD屏幕避免长时间阳光直射
- 每年清洁一次散热风扇滤网
