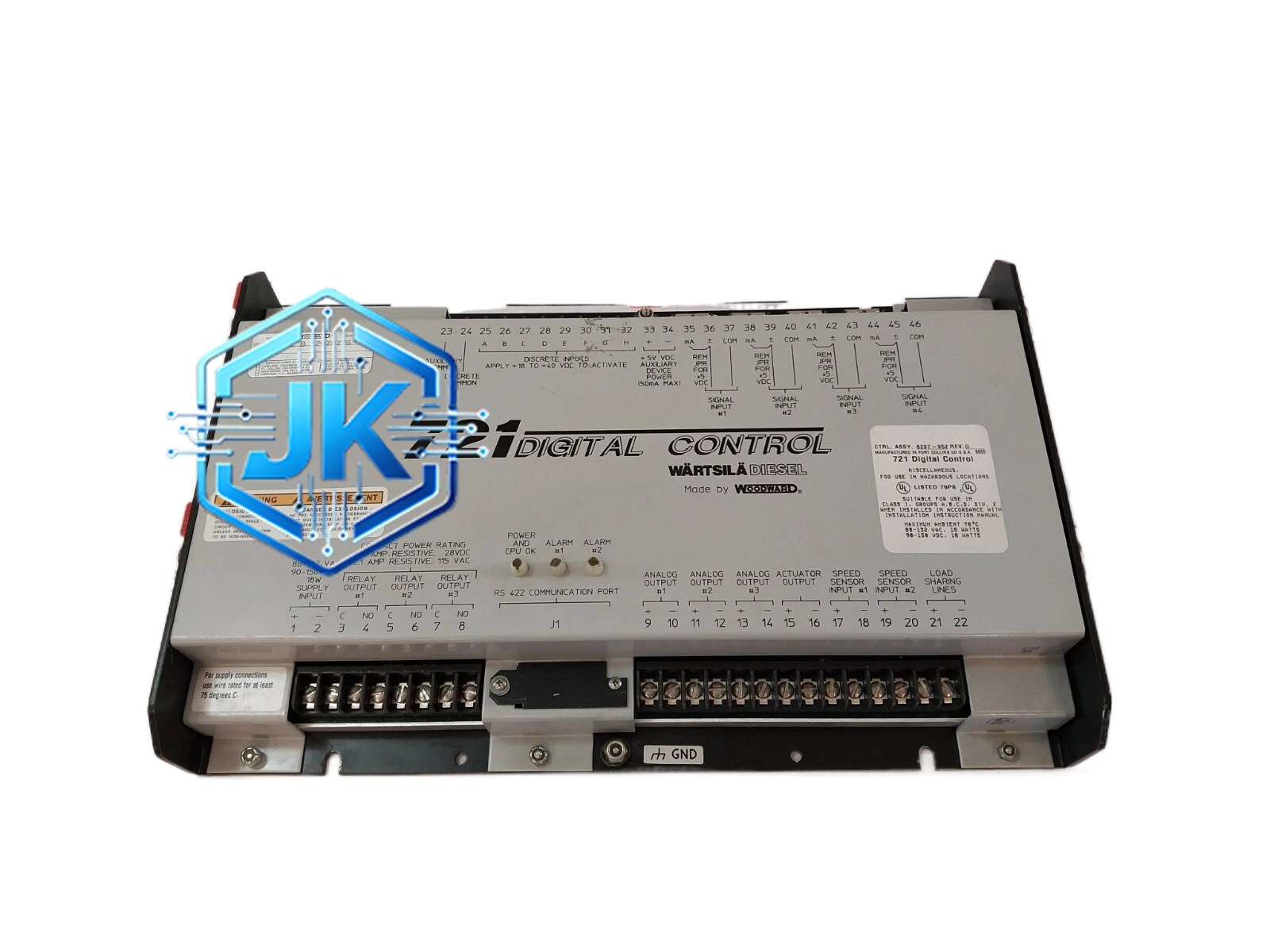

Woodward 8235-035
技术规格：
- 供电电压：24V DC（18～32V DC可接受）
- 转速输入：磁电式传感器，频率范围0～10kHz，信号幅值≥0.5V
- 电压输入：PT100/PT1000温度传感器 + PT电压互感器（100V或400V二次侧）
- 控制输出：2路4～20mA模拟量（分别控制转速和电压/无功）+ 1路PWM输出（驱动燃油执行器）
- 开关量输出：4路继电器输出（断路器合/分、升速、降速、报警）
- 通信接口：RS-485 Modbus RTU（9600～115200bps）
- 显示屏：128×64像素图形化LCD，带白色背光，中英文菜单可选
- 工作温度：-25℃～+70℃
- 防护等级：IP54（前面板）
- 尺寸：144mm × 144mm面板开孔
- 重量：约600g
功能特点：
- 四合一集成设计：调速 + 调压 + 保护 + 并网，一台控制器完全替代传统的四台独立仪表，大幅降低系统成本和接线复杂度
- 四种运行模式：等时（Isochronous，恒定转速）、下垂（Droop，负荷自动分配）、基载（Base Load，恒定出力）、调峰（Peak Shaving，随负荷变化自动调节），四种模式可通过前面板按键或通信指令切换
- 下垂负荷分配：有功下垂（3%～10%可调）和无功下垂（2%～10%可调）独立设定，多台机组并联时自动均衡负荷，无需额外负载分配控制器
- 完整发电机保护：过压（59）、欠压（27）、过频（81O）、欠频（81U）、逆功率（32R）、过载（51）、短路（50）、接地故障（50G/51N）等ANSI标准保护功能全覆盖
- 软启动/软停机：ramp up和ramp down时间独立设定（0～60秒），避免负荷突变对电网的冲击和对发动机的机械冲击
- 黑启动支持：死母线条件下自主建压建频，建立稳定电压和频率
- 密码分级保护：操作员、工程师、管理员三级密码，不同级别对应不同操作权限
- 事件记录：记录最近32次故障和操作事件，支持远程下载
结构特征：
- 外壳为阻燃ABS工程塑料，IP54防护等级，适用于控制柜内安装
- 前面板配有图形化LCD、5个操作按键、8个LED状态指示灯
- 底部配置3排接线端子，共约35个端子，接线标识清晰
- 背面设有RS-485通信接口和备用I/O接口
工作原理：
控制器实时采集发动机转速信号和发电机端电压信号。转速环通过PID算法调节燃油执行器开度，维持设定转速；电压环通过PID算法调节励磁电流，维持设定电压。当多台机组并联时，控制器根据下垂特性自动调节各机组出力，实现负荷自动均衡。保护功能独立于控制回路运行，任一保护动作立即切断燃油并分闸。
应用场景：
500kW～5MW陆用柴油发电机组、船用主发电机组、备用电站、数据中心备用电源、工业园区自备电站、矿山自备电站
使用注意事项：
- 首次上电需进行初始化设置，强烈建议使用Woodward EasyGen配置软件
- RS-485通信需加120Ω终端电阻，总线长度不超过1200m
- 参数修改后需保存至非易失性存储器
- 定期校准转速传感器安装间隙（0.5mm～1.5mm）
