描述

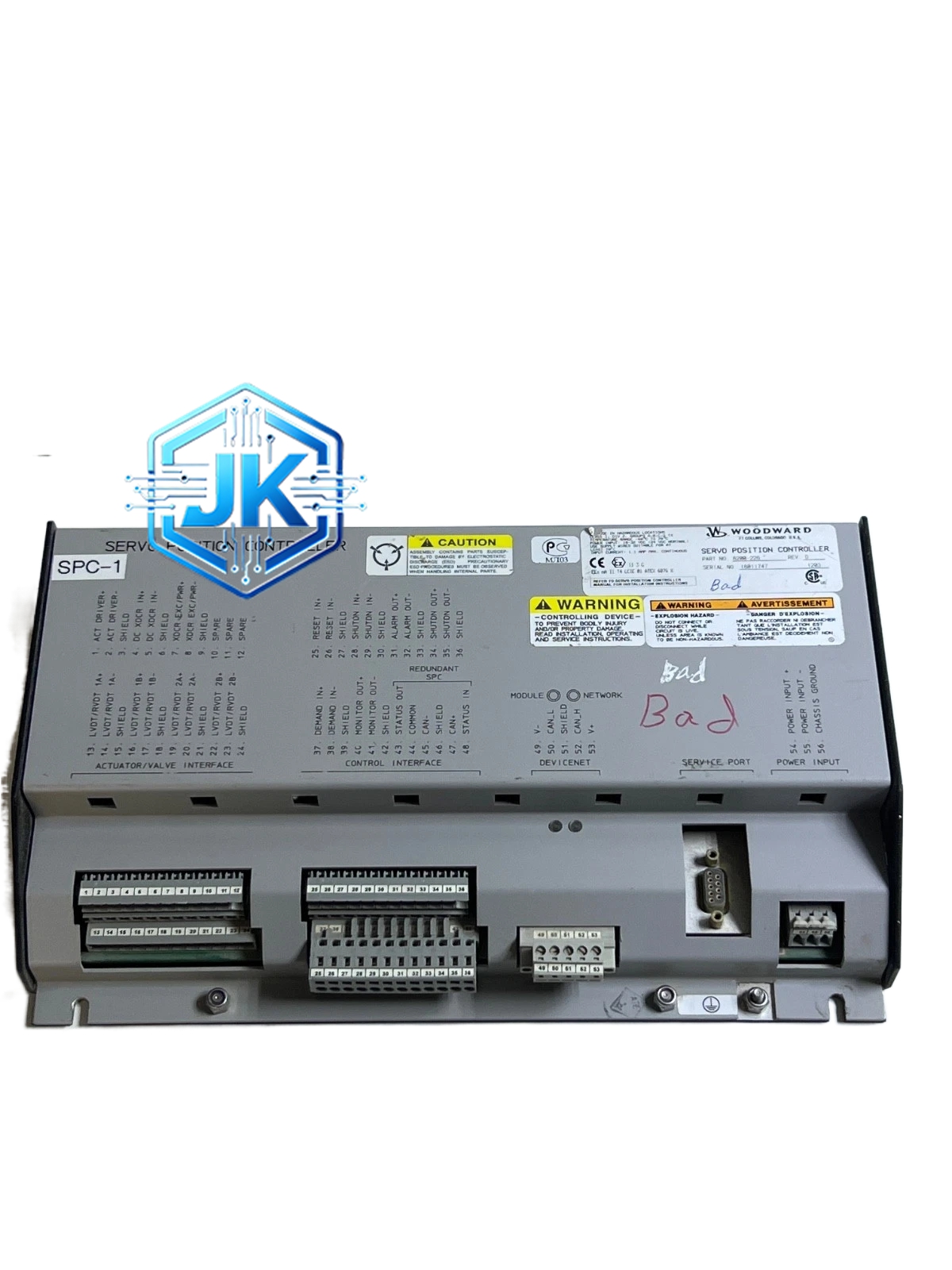

Woodward 8200-176
技术规格：
- 处理器：32位ARM Cortex-A9，主频1GHz
- 模拟量输入：16路（4-20mA / 0-10VDC），用于功率、电流测量
- 数字量输入：24路（干接点 / 24VDC / 120VAC）
- 模拟量输出：8路（4-20mA），至各机组调速器
- 数字量输出：12路继电器（5A/250VAC）
- 通信接口：双Ethernet（10/100Mbps）、RS-485（Modbus RTU/TCP）、CAN 2.0B、Profibus DP
- 电源：24VDC冗余供电（85-265VAC宽范围输入）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- 控制通道数：最大控制16台机组
- 负荷分配精度：±0.5%FS
- 响应时间：负荷变化响应时间小于150ms
- 尺寸：DIN导轨安装，4U宽度，约72mm × 432mm × 120mm
功能特点：
- 自动有功/无功负荷分配，支持等比例和按容量加权两种模式，可在线切换
- 支持基荷（Base Load）和调峰（Peak Load）两种运行模式自动切换
- 内置同期检测和自动并网逻辑，并网冲击电流小于额定电流的1.2倍
- 支持负荷预测算法（基于历史数据的线性回归模型）
- 具备黑启动功能，电网全失电后可按预设顺序自启动各机组
- 内置事件记录（最多2000条）和报警管理（最多512条报警）
- 支持远程监控和参数调整，通过Web浏览器或Modbus TCP
- 支持负荷均衡和负荷优先级设定（可设定机组启停顺序）
- 双以太网冗余通信，任一路故障自动切换
- 内置NTP时钟同步，确保多台控制器时间一致（精度±1ms）
应用场景：
- 大型电厂多台柴油发电机组并联运行（500kW-50MW）
- 燃气轮机与柴油发电机混合并联运行
- 微电网能量管理系统（EMS）
- 工业园区自备电站负荷管理（多台机组）
- 船舶电站多台发电机负荷分配
- 数据中心多机组并联供电（N+1冗余）
- 矿山自备电站多机并联
- 油田伴生气发电站多机组管理
材质构成：
- 外壳：冷轧钢板喷塑，颜色RAL7035，IP54防护
- 电路板：FR-4环氧玻璃布层压板，三防漆全覆盖（防潮、防盐雾、防霉）
- 端子：铜合金镀锡，耐腐蚀，接触电阻小于2mΩ
- 连接器：凤凰端子 + D-Sub 37针，插拔寿命大于500次
- 显示屏：128×64点阵LCD，带白色背光
结构特征：
- DIN导轨安装，4U宽度，约72mm × 432mm × 120mm
- 前面板LCD显示，6个操作按键（上下左右+确认+返回），带LED指示灯
- 后面板8路独立通信接口（双以太网+RS-485+CAN+Profibus）
- 顶部带状态指示灯（运行绿色/故障红色/通信黄色/报警橙色/并网蓝色）
- 底部带电源接线端子和接地端子，分区明确
工作原理：控制器以50ms周期实时采集各台发电机的有功功率（通过CT）和无功功率（通过CT），根据预设的分配策略（等比例分配或按容量加权分配），计算各机组的功率设定值。通过4-20mA信号或数字通信（Modbus TCP）发送至各机组调速器，实现负荷的自动均衡分配。当总负荷变化超过设定阈值（默认5%）时，自动增减机组台数或调整各机组出力。同期检测通过比较电压幅值、频率、相位角三个参数，满足并网条件后自动合闸。
安装要求：
- 安装于中央控制室控制柜内，与各机组控制器通信距离不超过1200米（RS-485）
- 通信线缆使用屏蔽双绞线（STP），特性阻抗120Ω，加装终端电阻
- 电源需配备UPS，断电后至少维持30分钟运行，切换时间小于10ms
- 接地电阻小于1Ω，信号地与保护地分开
- CT二次侧电缆使用2.5mm²屏蔽线，屏蔽层单端接地
- 双以太网口连接至冗余工业交换机，VLAN隔离
使用注意事项：
- 每季度校验一次功率测量通道，使用标准功率源校准
- 并联机组数量变更时需重新设置参数，变更后需进行负荷分配测试
- 通信中断时各机组自动切换至就地独立运行模式，不影响供电连续性
- 每两年进行一次负荷分配精度测试，偏差超过±1%需校准
- 固件升级需使用Woodward专用工具（Toolbox），升级前备份全部参数
- CT二次侧严禁开路，开路会产生高压危险
- 每年清洁一次散热风扇滤网
