描述

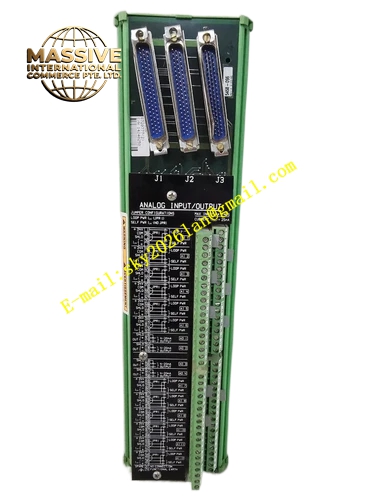

Woodward 5501-372 REV B
技术规格：
- 品牌： Woodward（伍德沃德）
- 型号： 5501-372 REV B
- 产品类型： 工业级数字转速控制模块 / PC Board I/O 模块
- 兼容系统： MicroNet Simplex / MicroNet Plus
- 控制模式： 支持转速控制（稳态精度 ±0.01% 额定转速）、负荷控制（精度 ±0.1% 额定负荷）和同步控制（等时模式）
- 信号适应性： 转速输入通道兼容磁电式传感器（MPU）信号；支持 4-20mA 模拟输入；输出通道驱动分级执行器
- 执行器驱动： 分级执行器驱动接口，支持蒸汽/燃气进气阀和抽汽阀的逐步调节
- 核心算法： 内置临界转速规避、阀门限位和超速保护等安全控制逻辑，控制参数可编程
- 尺寸与重量： 适配 MicroNet 标准机柜插槽（约 220mm × 180mm × 50mm），单模块重量约 1.2kg
- 防护等级： IP20，抗振动设计（符合 IEC 60068-2-6 标准）
- 工作温度： 0℃ 至 55℃，存储温度 -40℃ 至 105℃
- 抗干扰性能： 通过 CE 电磁兼容认证，具备 1500V AC 通道隔离能力
功能特点：
- 高精度转速调节： 转速控制稳态精度达 ±0.01% 额定转速，负荷控制精度达 ±0.1% 额定负荷，满足涡轮机并网和并联运行的严苛精度要求。
- 多模式控制逻辑： 集成转速、负荷和同步三种核心控制模式，可根据涡轮机运行阶段（启动、并网、稳态）自动切换，满足全过程控制需求。
- 分级执行器驱动： 支持执行器分级调节，实现阀门平稳操作，避免转速/负荷突变引起的设备冲击，延长涡轮机和执行器使用寿命。
- 内置自诊断： 实时监测模块状态、信号链路和执行器反馈，触发故障报警并记录故障代码，缩短现场故障排查时间，降低运维成本。
- 深度适配 MicroNet： 专为 MicroNet 系统设计，可与系统中的 I/O 模块和 FTM 模块无缝连接，作为 MicroNet 架构下涡轮机转速控制的专用核心组件。
应用场景：
- 火力发电厂蒸汽轮机与燃气轮机发电机组的转速调节控制。
- 石油化工行业油田驱动涡轮机与管道压缩机涡轮机的转速调节系统。
- 钢铁、造纸等行业的工业涡轮机转速控制。
性能参数：
- 转速控制稳态精度： ±0.01% 额定转速。
- 负荷控制精度： ±0.1% 额定负荷。
材质构成：
- 铸铝外壳。
- 高可靠性印刷电路板（PCB）。
结构特征：
- 紧凑型模块结构，适配 MicroNet 标准机柜插槽。
- 通过专用背板连接器与 MicroNet 系统主板连接。
工作原理：
该模块作为涡轮机转速调节系统的核心控制单元，采集转速传感器信号，执行转速控制、负荷控制和同步控制等核心算法，驱动分级执行器调节蒸汽/燃气进气阀或抽汽阀，实现精确稳定的转速及动态负荷平衡。
安装要求：
- 嵌入式安装于 MicroNet 系统机柜内。
- 通过专用背板连接器与系统主板连接。
- 接线需符合 Woodward 26166 系列手册规范。
使用注意事项：
- 连接转速传感器时推荐使用屏蔽电缆，以减少电磁干扰。
- 可与 MicroNet 主控单元和紧急停车系统（ESD）协同工作，实现超速保护和紧急停机等安全控制功能。
- 支持通过 Woodward Toolkit 软件进行参数配置和故障诊断。
