描述

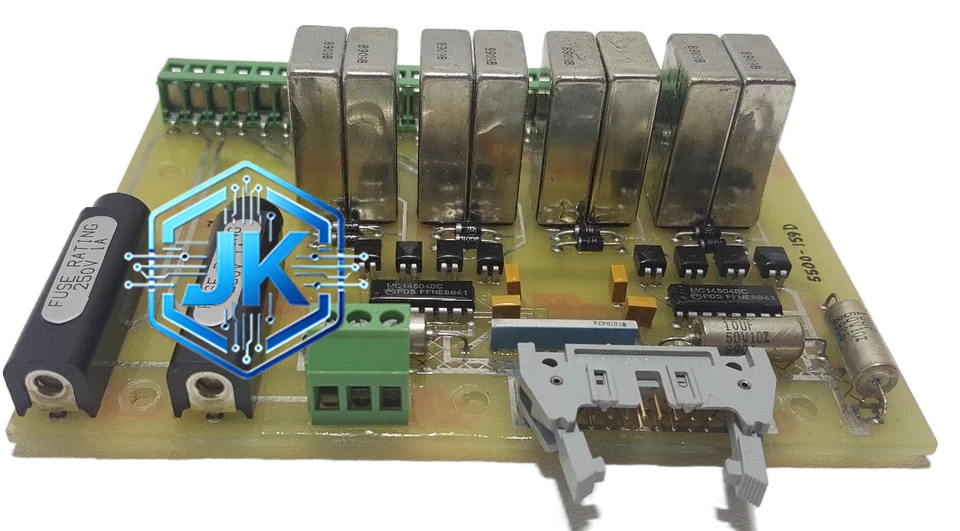

Woodward 5500-159D
技术规格：
- 转速输入：磁电式传感器，频率范围 1-15kHz
- 控制输出：16 路独立点火输出 + 8 路 4-20mA 模拟输出 + 8 路继电器输出
- 供电电压：24VDC ±10%
- 数字输入：20 路（干接点 / 24VDC 可选）
- 数字输出：10 路（继电器，无源触点）
- 模拟输入：8 路（4-20mA / 0-10V / RTD）
- 模拟输出：8 路（4-20mA）
- 通讯接口：CAN 总线 + RS-485，Modbus RTU / Modbus TCP
- 防护等级：IP54
- 工作温度范围：-25°C 至 +65°C
- 控制周期：5ms
- 响应时间：小于 30ms
- 功耗：约 12W
功能特点：
- 支持最多 16 缸发动机独立点火顺序控制
- 内置爆震检测与保护功能，检测到爆震时自动推迟点火正时
- 内置缸间平衡控制功能，确保各缸负荷均匀分配
- 专用空燃比（AFR）调节功能，支持多点空燃比监测
- 内置加速率限制与减速率限制
- 内置怠速稳定控制（ISC）
- 完整的发动机保护：超速、低油压、高水温、高排气温度、低增压压力等 12 项保护
- 支持负荷分配，最多 16 台并联
- 支持远程监控与参数修改
- 具备完善的故障自诊断功能，可记录 200 条故障事件
应用场景：
大型燃气发电站（16 缸发动机）、油气田集气站压缩机组、大型船用燃气主机、工业大型燃气锅炉、生物质气发电站
性能参数：
- 转速调节精度：±0.05% 额定转速
- 点火正时精度：±0.5° 曲轴转角
- 空燃比控制精度：±1.5% 设定值
- 甩负荷转速上升率：小于 8%
- 怠速稳定性：±3 RPM
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆，多层板设计
- 端子：铜合金镀镍
- 连接器：高可靠性航空插头，抗震 15g
结构特征：
- DIN 导轨安装（35mm）
- 前面板可拆卸
- 端子排插拔式设计
- 尺寸约为 320mm × 240mm × 180mm
- 重量约 4.5kg
工作原理：
控制器采集转速、各缸爆震信号、进气温度、进气压力、空燃比、增压压力等多路信号，经数字 PID 运算后输出控制信号至各缸点火线圈和燃油喷射阀。空燃比回路实时监测排气氧含量，调节各缸燃油喷射量。爆震回路根据各缸爆震传感器信号，独立调整各缸点火正时。所有回路形成闭环负反馈，确保发动机在各种工况下稳定高效运行。
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 传感器信号线需使用屏蔽双绞线
- 继电器输出负载不超过额定值
- 避免安装在有腐蚀性气体的环境中
- 接地电阻小于 4Ω
使用注意事项：
- 首次使用需通过 Woodward 专用配置软件进行参数设置
- 转速传感器安装间隙需严格按照手册要求
- 定期检查继电器触点状态，建议每 2 年更换一次
- 爆震传感器需每 6 个月校验一次
- 点火线圈线缆需使用高压屏蔽线
