描述

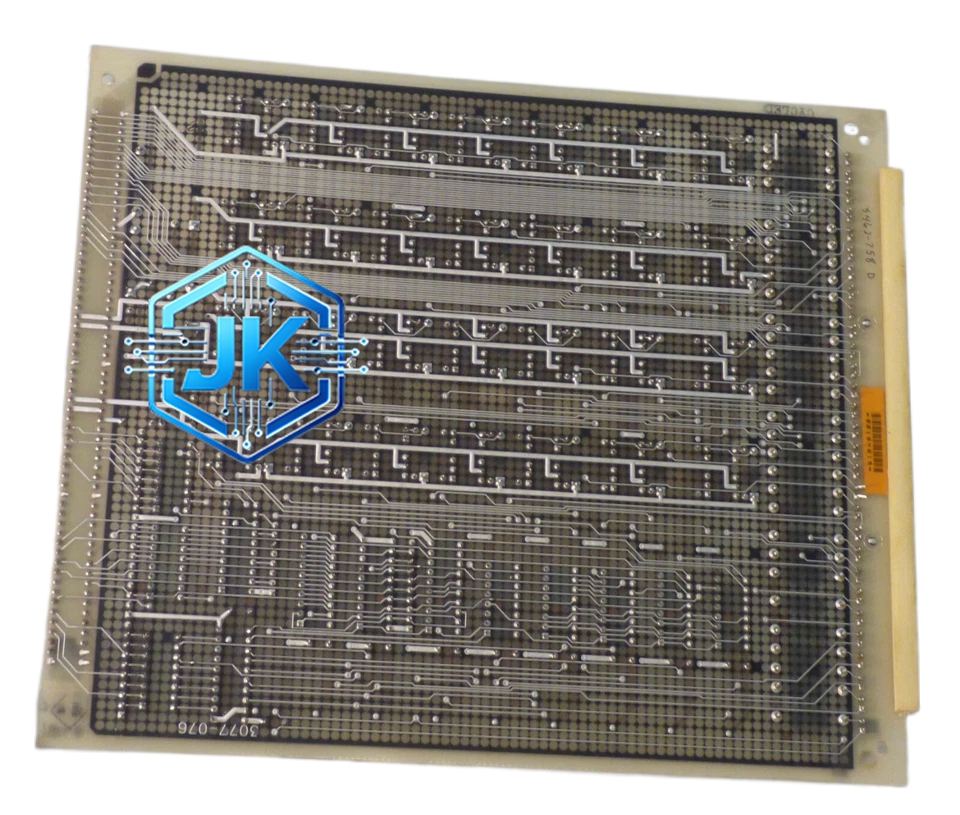

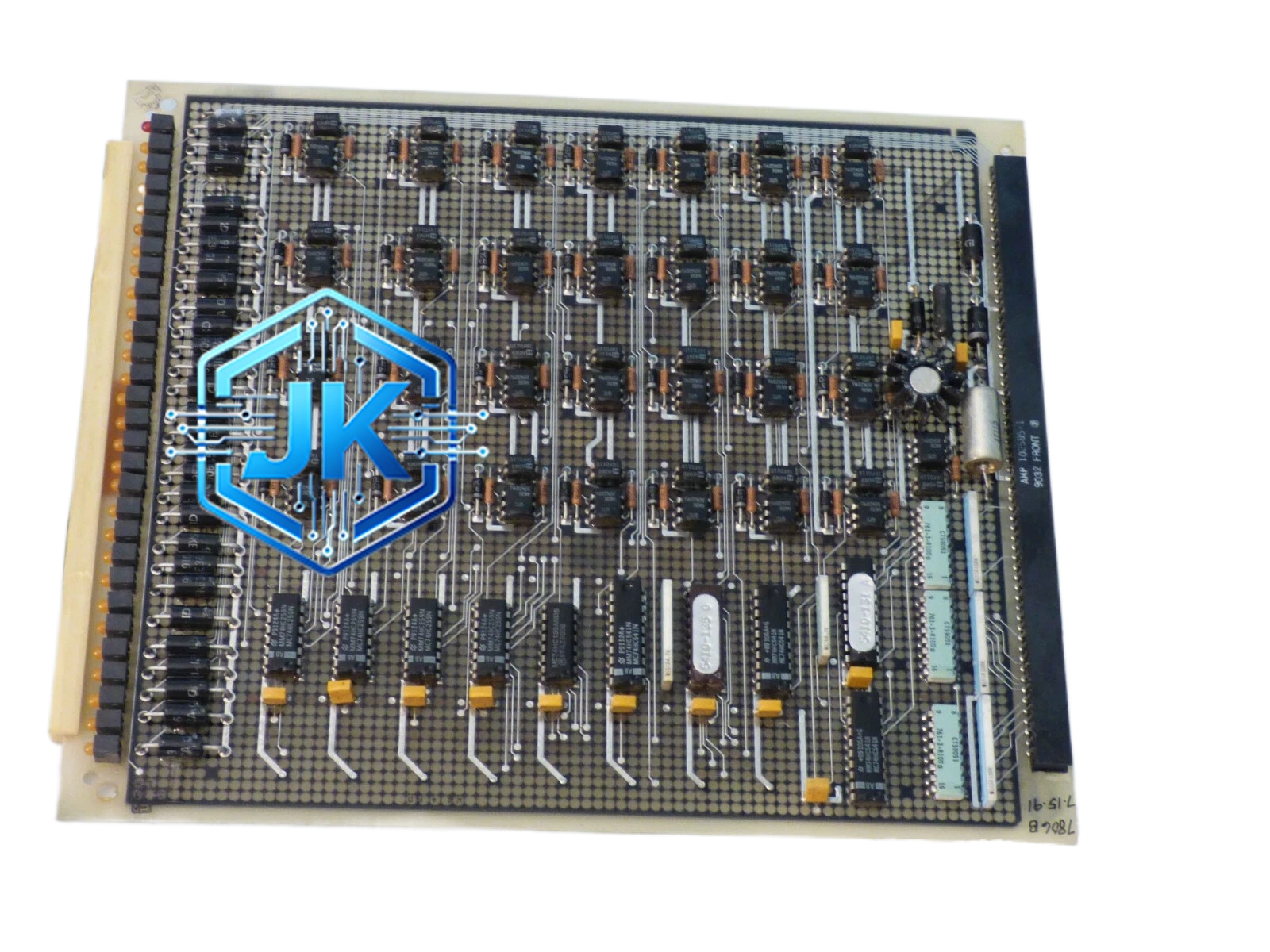

Woodward 5462-758
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz
- 控制输出：±25mA 伺服阀驱动电流
- 供电电压：24VDC ±10%
- 数字输入：8 路（干接点 / 24VDC 可选）
- 数字输出：4 路（继电器，无源触点）
- 模拟输入：4 路（4-20mA / 0-10V）
- 模拟输出：1 路（4-20mA）
- 通讯接口：RS-485，Modbus RTU
- 防护等级：IP54
- 工作温度范围：-25°C 至 +65°C
- 控制周期：20ms
- 响应时间：小于 80ms
- 功耗：约 5W
功能特点：
- 内置 PID 调节算法，支持手动/自动切换
- 具备甩负荷保护与超速保护功能
- 支持转速控制与压力控制双模式
- 支持加速率限制与减速率限制
- 支持温度补偿功能
- 支持远程监控与参数修改（RS-485）
- 具备故障自诊断功能
- 支持阀门在线试验功能
应用场景：
中小型燃气轮机、工业燃气发动机、分布式能源燃气发电机组、船用小型燃气轮机
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1% 额定负荷
- 甩负荷转速上升率：小于 10%
- 稳态误差：小于 0.05%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）
- 前面板可拆卸
- 端子排插拔式设计
- 尺寸约为 220mm × 160mm × 120mm
- 重量约 1.8kg
工作原理：
控制器实时采集磁电式转速传感器的脉冲信号，经内部频率/电压转换后与设定转速比较。偏差信号经数字 PID 控制器运算后，输出 ±25mA 电流信号至电液伺服阀。伺服阀根据电流大小改变阀芯位移，控制高压液压油的流量与方向，推动油动机活塞运动，带动调节汽门或燃油阀动作，从而改变进汽量或进油量，使转速回到设定值。整个过程形成闭环负反馈控制。
安装要求：
- 振动小于 0.5g
- 接地电阻小于 4Ω
- 信号线使用屏蔽电缆
- 避免与变频器等强干扰设备同柜安装
使用注意事项：
- 伺服阀接线需使用屏蔽电缆
- 更换模块需先断电并等待 30 秒
- 通讯线终端电阻需在总线两端各加 120Ω
- 转速传感器安装间隙需严格按照手册要求
