描述

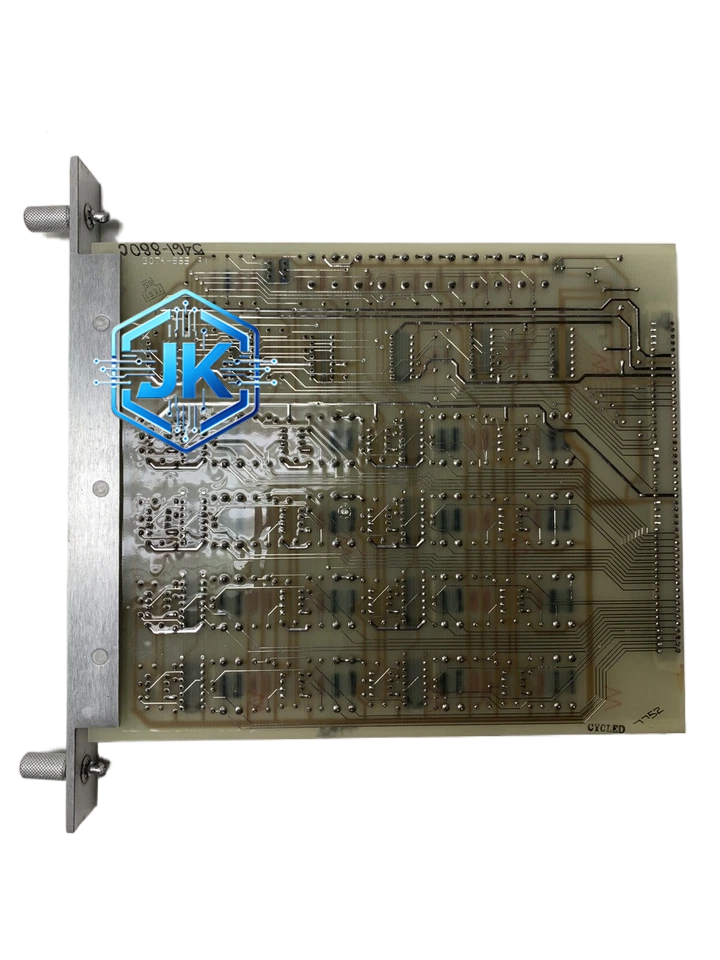

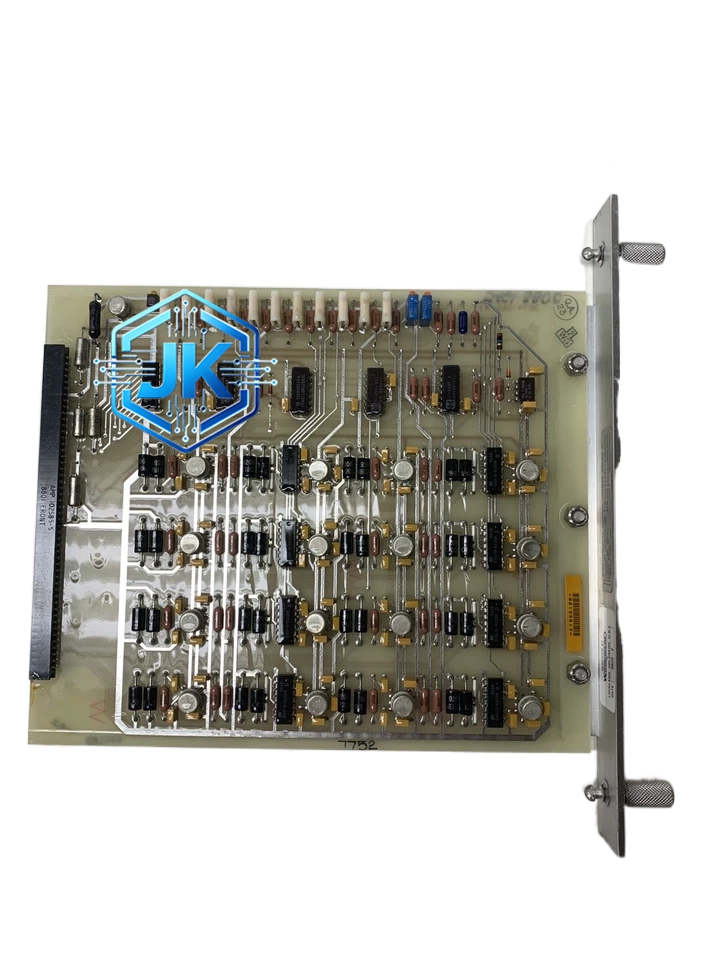

Woodward 5461-680
技术规格：
- 转速输入：磁电式传感器，频率范围 1-10kHz
- 控制输出：10 路继电器输出 + 6 路 4-20mA 模拟输出
- 供电电压：24VDC ±10%
- 数字输入：20 路（干接点 / 24VDC 可选）
- 数字输出：10 路（继电器，无源触点）
- 模拟输入：8 路（4-20mA / 0-10V / RTD）
- 模拟输出：6 路（4-20mA）
- 通讯接口：双路 RS-485，Modbus RTU / Modbus TCP + CAN 总线
- 防护等级：IP54
- 工作温度范围：-25°C 至 +65°C
- 控制周期：5ms
- 响应时间：小于 30ms
- 功耗：约 10W
功能特点：
- 专用燃气发动机控制逻辑，包括空燃比（AFR）调节、点火正时控制、爆震检测与保护
- 内置加速率限制与减速率限制
- 内置温度补偿功能，根据进气温度自动修正空燃比设定值
- 支持多缸点火顺序控制，最多支持 16 缸发动机
- 内置爆震保护功能，当检测到爆震时自动推迟点火正时，爆震消除后自动恢复
- 支持空燃比闭环控制，实时调节燃油喷射量以维持最佳空燃比（λ=1）
- 支持双路通讯，可同时连接 DCS 和 SCADA
- 支持 Web 远程监控，可通过浏览器查看机组状态
- 完整的发动机保护：过速、欠速、低油压、高水温、高排温、低压保护等 12 项保护
- 支持黑启动逻辑（可选）
- 支持负荷限制、最大/最小转速限制
应用场景：
油田伴生气发电站、沼气发电站、天然气分布式发电、工业燃气锅炉控制、生物质气发电、垃圾填埋气发电
性能参数：
- 转速调节精度：±0.05% 额定转速
- 空燃比控制精度：±1.5% 设定值
- 点火正时精度：±0.5° 曲轴转角
- 甩负荷转速上升率：小于 8%
- 爆震检测灵敏度：0.1g 加速度
材质构成：
- 外壳：铝合金压铸
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）
- 尺寸约为 300mm × 220mm × 160mm
- 重量约 3.2kg
工作原理：
控制器采集转速、进气温度、进气压力、空燃比、爆震等多路信号，经数字 PID 运算后输出控制信号至燃油喷射阀和点火线圈。空燃比回路实时监测排气中的氧含量，调节燃油喷射量以维持最佳空燃比。点火正时回路根据转速和负荷自动计算最优点火时刻，并在检测到爆震时自动推迟点火。所有控制回路形成闭环负反馈，确保发动机在各种工况下稳定运行。
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 传感器信号线需使用屏蔽双绞线
- 继电器输出负载不超过额定值（5A/250VAC）
- 避免安装在有腐蚀性气体的环境中
- 爆震传感器安装需远离排气管，安装间隙 0.5-1.0mm
使用注意事项：
- 首次使用需通过 Woodward 专用配置软件进行参数设置
- 转速传感器安装间隙需严格按照手册要求（通常为 0.5-1.0mm）
- 定期检查继电器触点状态，建议每 2 年更换一次
- 空燃比传感器需每 6 个月校验一次
- 爆震传感器需每 12 个月校验一次
- 点火线圈接线需使用高压屏蔽电缆
