描述

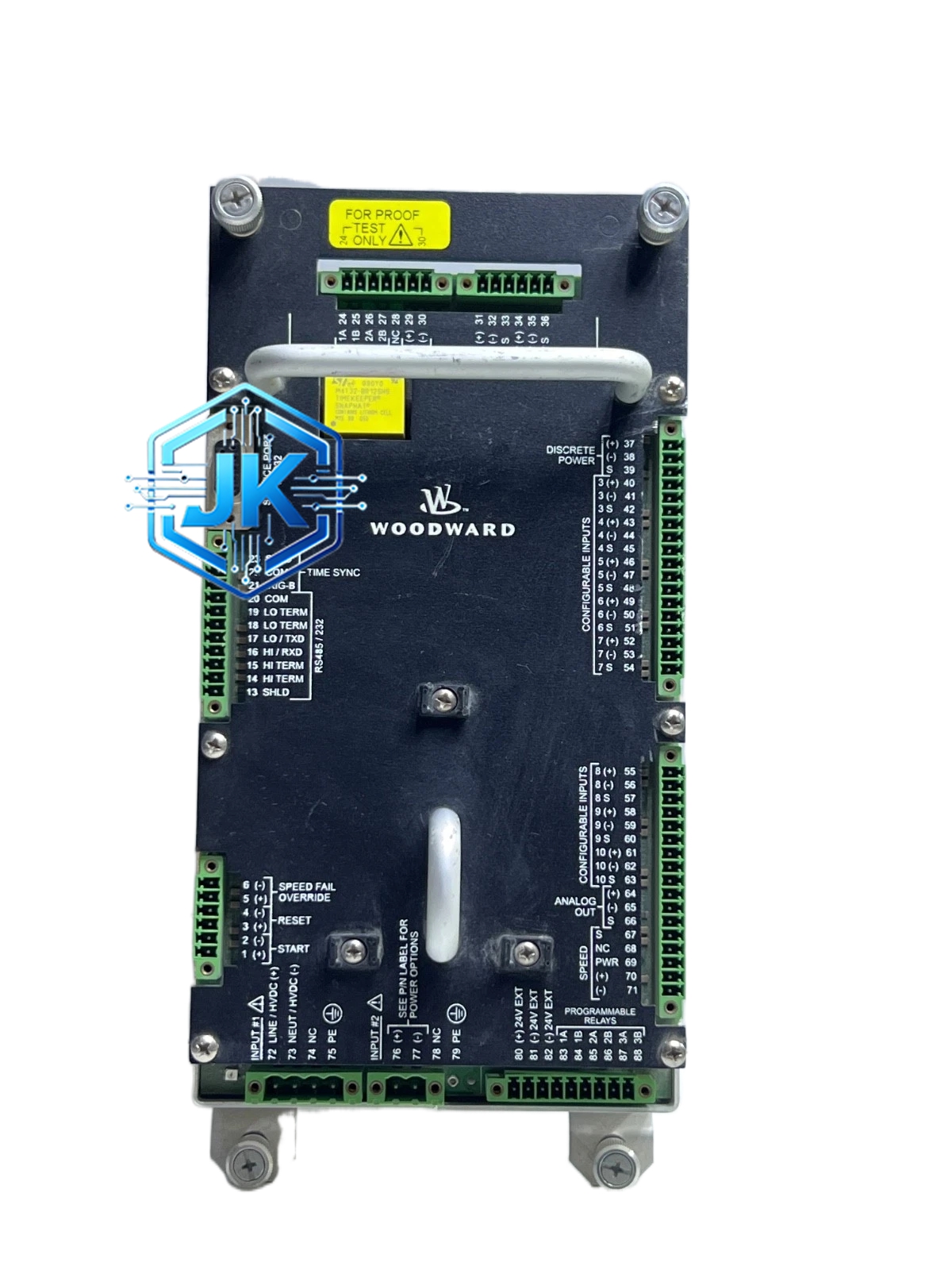

Woodward 5437-1066
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 1-10kHz，也支持霍尔传感器和编码器
- 控制输出：±25mA 伺服阀驱动电流（双通道可选）
- 供电电压：24VDC ±10%
- 数字输入：12 路（干接点 / 24VDC / 110VDC 可选）
- 数字输出：6 路（继电器，无源触点，最大 5A/250VAC）
- 模拟输入：6 路（4-20mA / 0-10V / RTD）
- 模拟输出：2 路（4-20mA）
- 通讯接口：双路 Ethernet 10/100Mbps + RS-485 + CAN 总线，Modbus RTU / Modbus TCP / CANopen
- 防护等级：IP54（面板安装）
- 工作温度范围：-25°C 至 +65°C
- 控制周期：15ms
- 响应时间：小于 60ms
- 功耗：约 7W
功能特点：
- 内置自适应 PID 调节算法，支持自动调谐
- 具备甩负荷保护功能和双冗余超速保护
- 支持转速控制、压力控制、功率控制三种模式
- 内置加速率限制与减速率限制
- 支持温度补偿功能
- 支持双路 Ethernet 远程监控，内置 Web 服务器
- 支持 Modbus TCP 协议，可直接接入 SCADA 系统
- 支持 CAN 总线，可接入 Woodward 网关
- 具备完善的故障自诊断功能，可记录 80 次故障事件
- 支持阀门在线试验功能
- 支持 S 曲线加速/减速控制
应用场景：
分布式能源燃气轮机发电机组、压缩机驱动系统、小型燃气轮机并网控制、工业燃气锅炉控制、海上平台小型燃气轮机
性能参数：
- 转速调节精度：±0.1% 额定转速
- 负荷调节精度：±1% 额定负荷
- 甩负荷转速上升率：小于 8%
- 稳态误差：小于 0.05%
材质构成：
- 外壳：铝合金压铸，阳极氧化
- 面板：304 不锈钢
- PCB：覆三防漆
- 端子：铜合金镀镍
- 连接器：航空插头，抗震 10g
结构特征：
- DIN 导轨安装（35mm）
- 前面板可拆卸
- 端子排插拔式设计
- 尺寸约为 260mm × 190mm × 140mm
- 重量约 2.2kg
工作原理：
控制器采集转速传感器信号和进气温度、压力等多路信号，经数字 PID 运算后输出控制信号至执行机构。双路 Ethernet 接口支持同时接入本地 SCADA 和远程云平台，内置 Web 服务器允许工程师通过浏览器直接访问控制器进行参数配置和故障诊断。CAN 总线接口支持与 Woodward 网关无缝连接，实现多台控制器的集中管理。
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 传感器信号线需使用屏蔽双绞线
- 继电器输出负载不超过额定值（5A/250VAC）
- Ethernet 线需使用屏蔽网线
- 接地电阻小于 4Ω
- CAN 总线需加 120Ω 终端电阻
使用注意事项：
- 首次使用需通过 Woodward 专用配置软件或 Web 界面进行参数设置
- 转速传感器安装间隙需严格按照手册要求（通常为 0.5-1.0mm）
- 定期检查继电器触点状态，建议每 2 年更换一次
- Web 服务器默认端口为 80，建议修改为非标准端口以提高安全性
- 固件升级需通过 Web 界面或 RS-485 进行
