描述

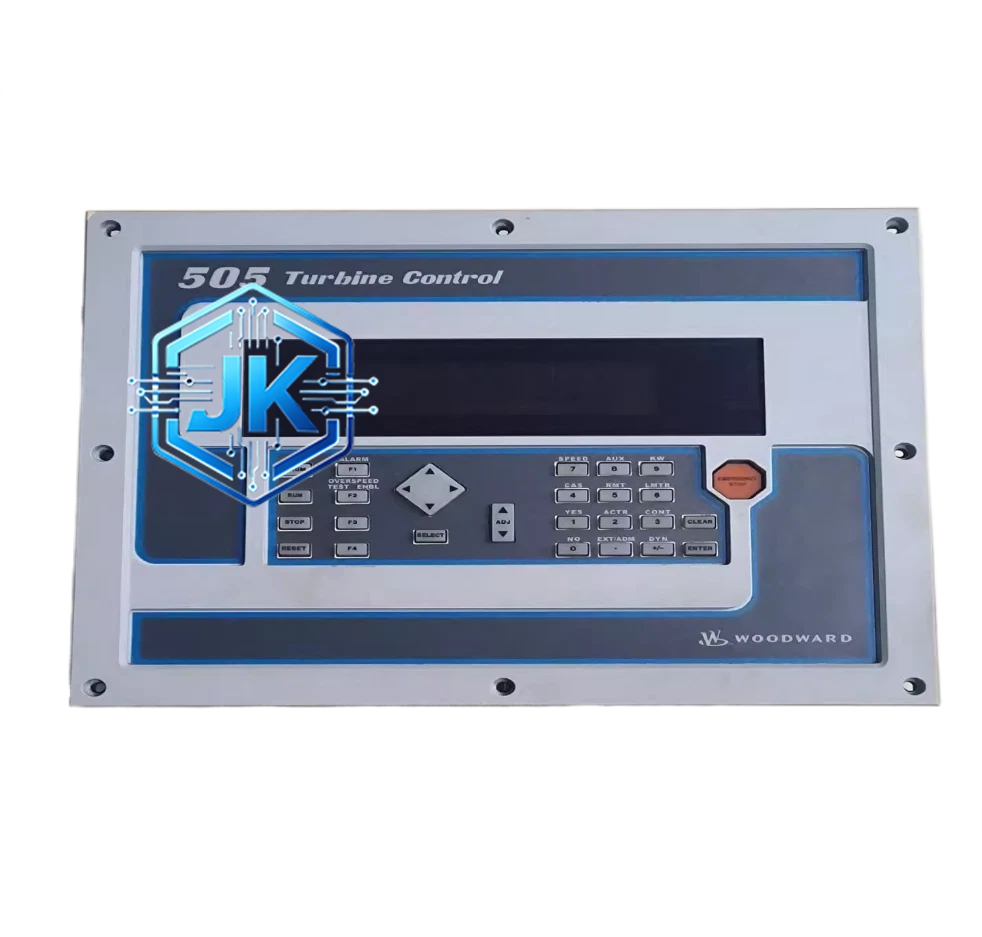

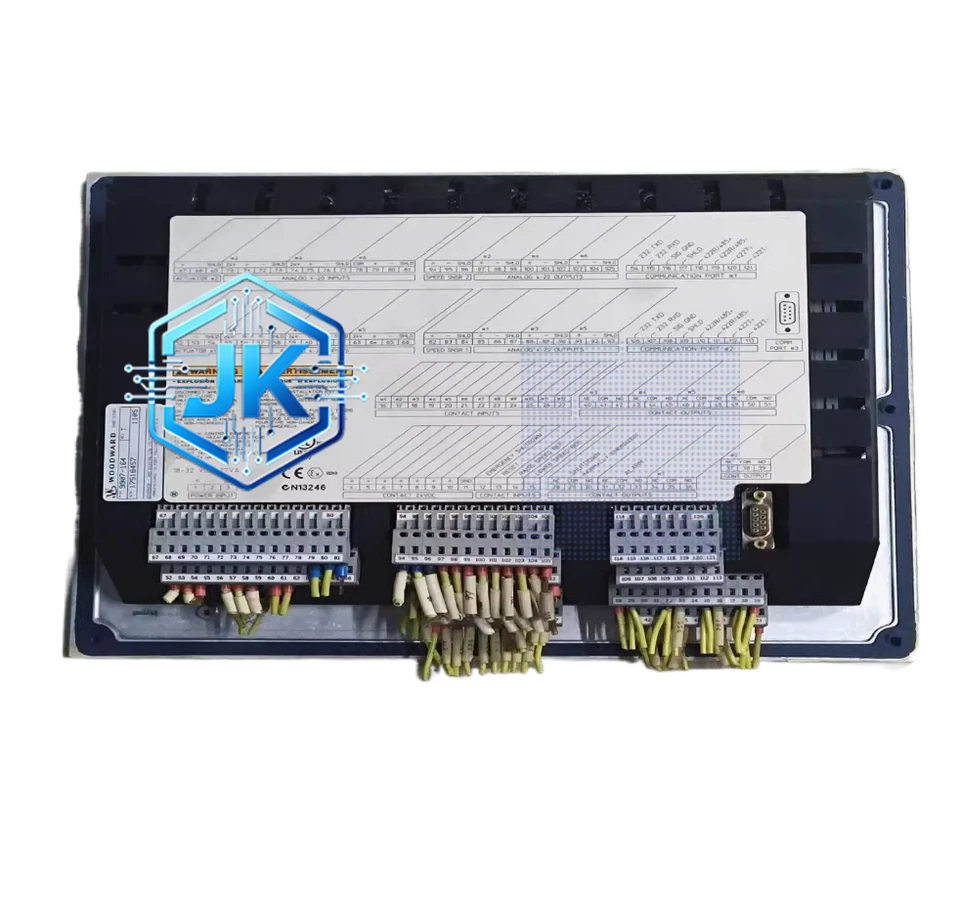

Woodward 505 9907-164
技术规格：
- 转速输入：磁电式传感器（MPU），频率范围 10Hz-10kHz，对应转速 600-60000 RPM
- 控制输出：±25mA 伺服阀驱动电流（单通道）
- 供电电压：24VDC ±10% 或 110VDC 可选
- 数字输入：4 路（干接点）
- 数字输出：2 路（继电器，无源触点）
- 模拟输入：2 路（4-20mA / 0-10V）
- 模拟输出：1 路（4-20mA）
- 通讯接口：无（纯模拟控制器，不支持数字通讯）
- 防护等级：IP54（面板安装）
- 工作温度范围：-10°C 至 +55°C
- 控制周期：连续控制（无采样周期，纯模拟）
- 响应时间：小于 100ms
- 功耗：约 5W
功能特点：
- 纯模拟 PID 调节，通过面板电位器手动调整 P、I、D 参数
- 支持转速控制和负荷控制两种模式，通过跳线切换
- 具备甩负荷保护功能，通过硬件电路实现
- 具备超速保护功能，通过硬件比较器实现
- 支持加速率限制（Ramp Rate Limiter）
- 支持温度补偿功能，通过热敏电阻输入实现
- 内置电压调整器（AVR），可直接驱动发电机励磁
- 面板带 LED 指示灯和指针式仪表，可直接查看转速设定值和实际值
- 结构简单，维修方便，备件充足
应用场景：
老旧柴油发电机组、小型燃气发动机、工业汽轮机（存量市场）、船舶辅机、小型水泵/风机控制
性能参数：
- 转速调节精度：±0.5% 额定转速（模拟控制器精度低于数字控制器）
- 负荷调节精度：±2% 额定负荷
- 甩负荷转速上升率：小于 12%
- 稳态误差：小于 0.5%
材质构成：
- 外壳：钣金机箱，静电喷涂，RAL 7035 灰色
- 面板：铝合金拉丝面板，带指针式仪表
- PCB：单面或双面 FR-4 板，无三防漆（老型号）
- 端子：铜合金镀锡，螺丝固定式
- 连接器：螺丝端子，无航空插头
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板带指针式转速表和 LED 指示灯
- 尺寸约为 200mm × 160mm × 120mm
- 重量约 1.5kg
工作原理：
磁电式转速传感器产生的交流电压信号经内部频率/电压转换电路转换为直流电压，与设定电位器的电压比较后产生偏差信号。偏差信号经模拟运算放大器组成的 PID 电路运算后，输出 ±25mA 电流至伺服阀或执行机构。整个过程为纯模拟连续控制，无采样延迟，响应速度快。温度补偿通过热敏电阻改变 PID 参数实现。
安装要求：
- 安装在 IP54 及以上防护等级的控制柜内
- 传感器信号线需使用屏蔽双绞线
- 避免安装在有强电磁干扰的环境中
- 接地电阻小于 4Ω
- 供电需稳定，电压波动不超过 ±10%
使用注意事项：
- PID 参数需通过面板电位器手动调整，调整时需使用 Woodward 专用调试工具
- 模拟控制器无通讯功能，参数修改需现场操作
- 电位器为机械部件，长期运行后需检查接触是否良好
- 面板指针式仪表需每年校验一次
- 继电器触点需每 2 年更换一次
- 该型号为老旧产品，Woodward 已逐步停产，建议逐步升级为 5461 数字控制器
