描述

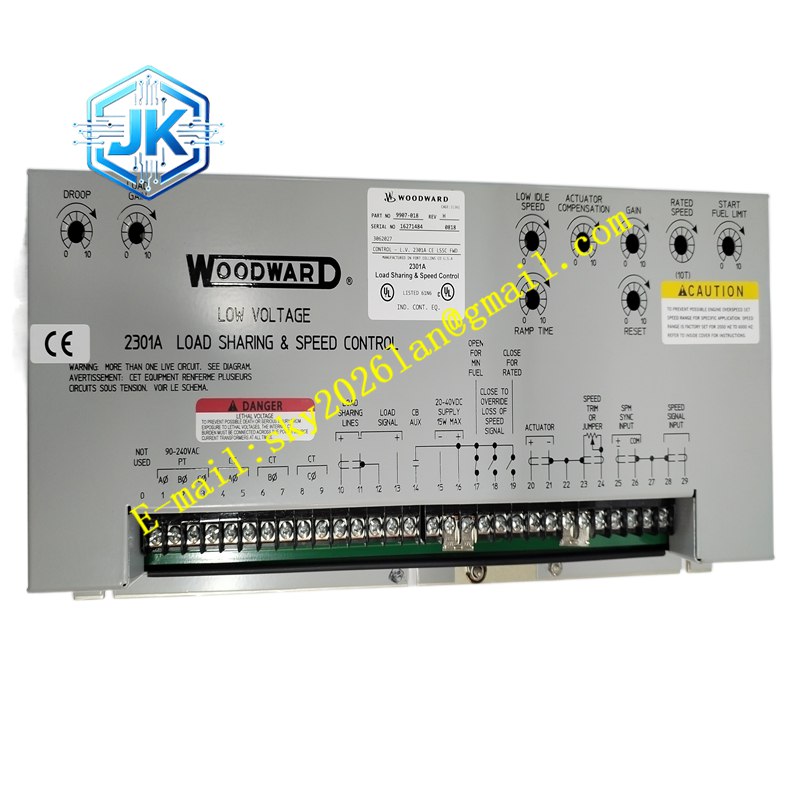

Woodward 2301A 9907-018
技术规格： 型号 9907‑018，归属 2301A 系列；转速信号适配磁电式转速探头；输出信号可驱动电液执行器；供电为 18V 至 32V 直流；具备转速、负荷、下垂参数可调；配备模拟量输入输出通道；搭载转速故障检测、超速保护逻辑；支持机组并机负荷分配；面板配备电位器与状态指示灯。
功能特点： 实时采集发动机飞轮转速脉冲信号，与设定转速对比，通过内部 PID 算法输出驱动信号，控制执行器调节燃油供给，稳定机组转速；支持调速率下垂设置，多台机组并联运行时自动分配有功负荷；内置超速监测逻辑，转速超过阈值时触发保护输出；具备软启动功能，限制启动阶段燃油输出，避免机组启动冒黑烟；支持本地转速调节与远程 4‑20mA 信号给定转速；故障时锁定故障状态，便于排查转速探头断线、执行器异常问题。
应用场景： 柴油备用发电机组、燃气内燃机发电机组、油田井口动力机组、船舶辅机发动机、工厂应急电源机组，用于单机调速、多机并联并网控制。
性能参数： 转速调节稳态精度高，动态响应速度适配内燃机工况；负荷分配均衡，多机组并联时负荷偏差小；工作温度范围‑40℃至 + 85℃；抗振动等级满足发动机舱恶劣工况；信号输入具备浪涌抑制能力。
材质构成： 外壳采用铸铝合金壳体，表面喷涂防护漆，抗震动抗腐蚀；内部主控板为 FR‑4 工业电路板；接线端子为阻燃 PC 基座，导电铜件镀镍；调节电位器为工业长寿命精密电位器；内部功率驱动器件加装绝缘散热垫片。
结构特征： 封闭式金属外壳，壳体预留壁挂安装孔位；正面面板布置转速调节旋钮、增益调节旋钮、运行与故障 LED 指示灯；壳体侧面设置多组接线端子排，区分转速探头端子、执行器驱动端子、电源端子、远程给定端子；壳体内部设置隔离挡板，分隔弱电信号区与功率驱动区。
工作原理： 磁电式转速传感器采集发动机齿轮脉冲信号，送入控制器信号调理电路转换为频率信号，换算实时转速数值；控制器将实测转速与设定转速做差值运算，经过 PID 调节输出驱动电流，驱动燃油执行器改变油门开度；机组并联模式下，控制器采集母线负荷信号，按照设定调速率自动分配负荷，维持电网频率稳定；转速信号丢失或超速时，内部保护回路动作，切断执行器输出。
安装要求： 控制器安装位置远离发动机高温排气管，避开强振动源；转速传感器屏蔽线缆单独敷设，屏蔽层单端接地；执行器驱动线缆采用多股屏蔽控制线；所有接线对照原厂端子图纸区分信号类型；上电前核对直流供电电压，禁止接入交流市电；安装完成后，进行转速标定、执行器行程标定。
使用注意事项： 禁止在机组高速运行状态下随意大幅度调整增益、调速率旋钮；转速探头线缆不可和发动机点火高压线并行敷设；机组超速保护参数设置必须匹配发动机铭牌超速阈值；控制器内部无用户可维修元器件，故障直接整体更换；长期停机备件存放于干燥恒温库房，避免端子锈蚀。
