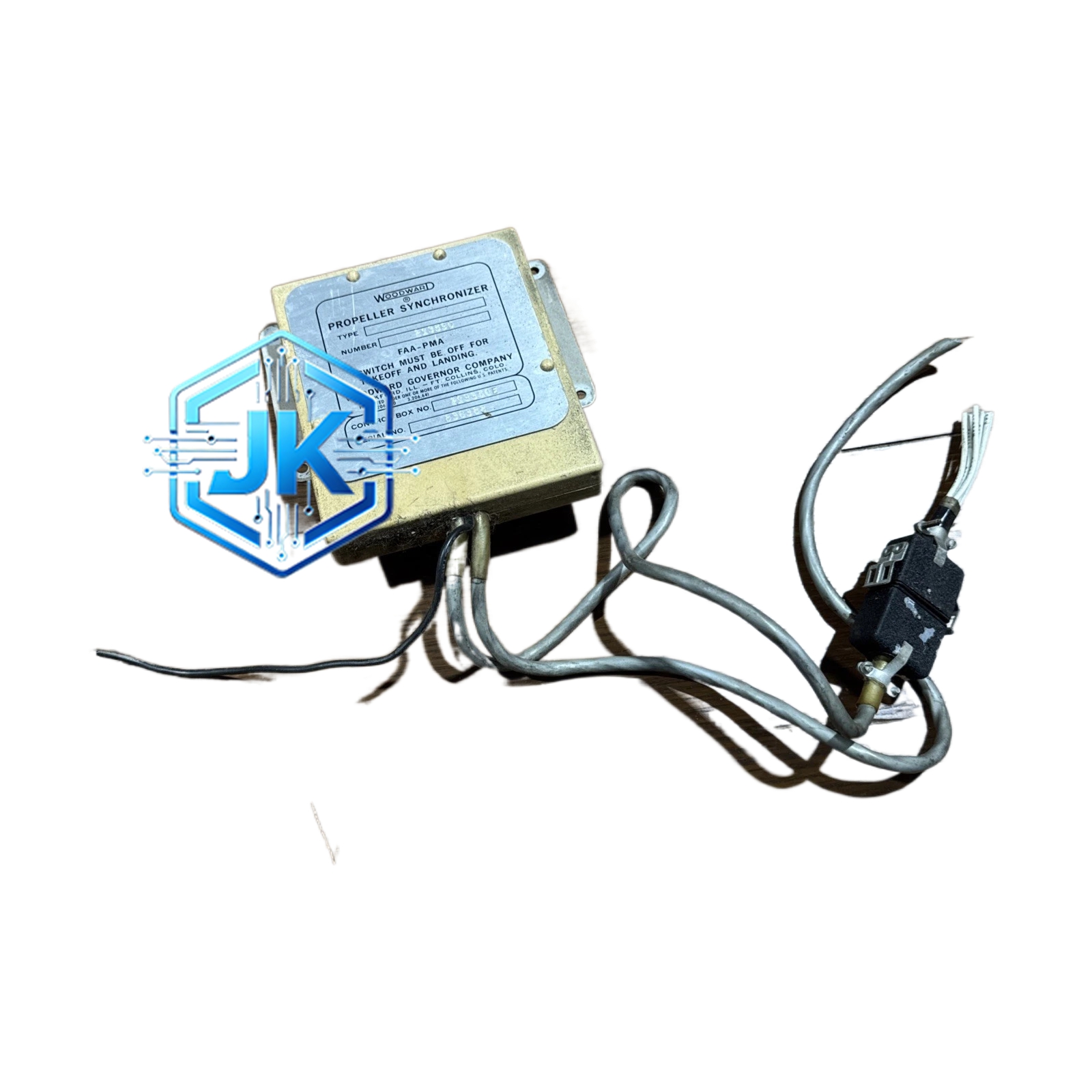

Woodward 213350E
技术规格：
- 输出推力：4500 N（最大），连续推力 3200 N
- 行程范围：50 mm 线性行程（可选配 25mm / 100mm / 150mm）
- 回转角度：可选配 90° 回转型
- 供电电压：115VAC / 230VAC / 24VDC / 48VDC（可选）
- 控制信号输入：4～20mA / 0～10VDC / 1～5VDC
- 反馈信号输出：4～20mA（位置反馈）
- 响应时间：全行程时间小于 120 ms
- 防护等级：IP67（完全防尘防水）
- 环境温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝结
功能特点：
- 高精度位置控制：内置高分辨率 LVDT 线性位移传感器，位置反馈精度达满量程的 ±0.1%，重复定位精度 ±0.05 mm
- 三种操作模式：支持自动模式（远程信号控制）、手动模式（面板按钮操作）、紧急模式（一键全开或全关）
- 断电保护策略：可现场设定断电后执行器自动回中、保持原位或缓慢关闭
- 多重保护机制：内置过载保护（电流检测）、堵转保护、过温保护（PTC 热敏电阻）、行程限位保护（机械+电气双限位）
- 自诊断功能：实时监测电机电流、温度、位置偏差，异常时输出报警信号
- 低噪声设计：采用斜齿轮减速箱，运行噪声小于 70 dB(A)
应用场景：
- 火力发电厂：主蒸汽调节阀、减温水调节阀、给水调节阀
- 石化行业：紧急切断阀、流量调节阀、安全阀旁路控制
- 冶金行业：高炉风门控制、烟气挡板控制
- 水处理：大口径蝶阀、闸阀控制
- 船舶：海水冷却阀、燃油阀控制
性能参数：
| 参数项 | 数值 |
|---|---|
| 稳态位置偏差 | ≤±0.1% 满量程 |
| 线性度 | ±1% 满量程 |
| 滞后 | ≤0.5% 满量程 |
| 全行程动作时间 | ≤120 ms |
| 机械寿命 | ≥100 万次全行程 |
| 电气寿命 | ≥50 万次 |
| 绝缘电阻 | ≥100 MΩ（500VDC） |
| 介电强度 | 1500VAC / 1min 无击穿 |
材质构成：
- 壳体：压铸铝合金 AL6061-T6，表面硬质阳极氧化处理，耐腐蚀
- 丝杠螺母：不锈钢 440C 精密研磨，表面镀硬铬
- 减速齿轮：合金钢 20CrMnTi，渗碳淬火处理，硬度 HRC58-62
- 电机：永磁同步电机，稀土磁钢，效率大于 85%
- 密封件：氟橡胶（Viton）+ 聚四氟乙烯（PTFE）组合密封，耐高温耐油
- 齿轮润滑脂：合成锂基脂，工作温度 -40℃～+180℃
结构特征：
- 整体模块化设计，电机、减速箱、丝杠三大模块可独立拆装
- 电气接口采用 M20×1.5 防水电缆接头，防护等级 IP68
- 面板配备 LED 状态指示灯（电源、运行、故障、限位）和操作按键
- 底部安装支持法兰和耳轴两种方式，适配多种阀门连接标准
- 内部走线整洁，强电与弱电分区布置
工作原理：
控制器输出 4～20mA 电流信号至执行器内部伺服驱动板，驱动板将电流信号转换为 PWM 脉冲控制永磁同步电机转速和方向。电机经两级斜齿轮减速后驱动滚珠丝杠，将旋转运动转换为精确的直线运动。LVDT 传感器实时检测活塞杆实际位移，与输入信号对应的目标位移进行比较，差值经 PID 算法放大后驱动电机修正，直至偏差为零，形成完整的闭环位置控制系统。
安装要求：
- 安装面平面度需小于 0.1 mm，螺栓孔间距公差 ±0.5 mm
- 执行器与阀门之间必须使用刚性连接，禁止使用软管或弹性联轴器
- 电缆入口使用 PG21 防水接头，电缆弯曲半径不小于电缆外径的 6 倍
- 垂直安装时需确认丝杠自锁功能是否满足要求，否则需加装制动器
- 接地线截面积不小于 2.5 mm²，接地电阻小于 4Ω
使用注意事项：
- 首次使用前需进行零点和满度校准，校准周期建议每 6 个月一次
- 减速箱润滑脂每 8000 工作小时或每年更换一次
- 严禁在超过额定推力 120% 的情况下持续运行
- 长期停用超过 3 个月，重新使用前需手动全行程动作 5 次以上
- 避免在含有腐蚀性气体的环境中使用，如必须使用需加装防护罩
