描述

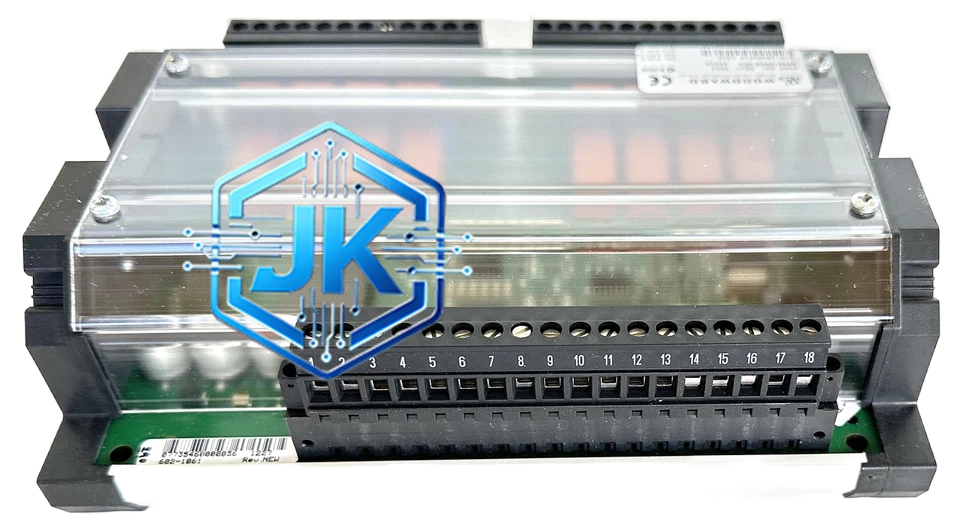

Woodward EASYGEN-3200 8440-1925D
技术规格：
- 控制器型号：EASYGEN 3200系列
- 配置代码：8440-1925D
- 适用功率范围：300kW ~ 3500kW
- 控制功能：调速、调压、8机并联（最多8台）
- 同步精度：频率差 ≤ ±0.02Hz，相位差 ≤ ±3°
- 通信接口：CANbus / RS-485（Modbus RTU）
- 模拟量输入：10路AI（4路PT + 4路CT + 2路温度/压力）
- 模拟量输出：5路AO（3路调速 + 2路调压）
- 数字量输入：16路DI（24VDC，光耦隔离）
- 数字量输出：12路DO（继电器输出，250VAC/5A）
- 显示屏：5.7英寸彩色TFT触摸屏，分辨率 640×480
- 供电电压：24VDC / 110~240VAC（可选）
- 工作温度：-10°C ~ +55°C（D版为船用加强型，可达+60°C）
- 防护等级：IP54（前面板）
- 安装方式：DIN导轨 / 面板嵌入式（192mm × 96mm开孔）
- 认证标准：CE、UL、DNV、ABS、Lloyd’s
- 尺寸：约 240mm × 180mm × 110mm
功能特点：
（一）核心控制功能：
- 高精度PID调速调压：24位DSP实现，转速精度 ±0.05%，电压精度 ±1%
- 8机并联运行：支持最多8台发电机组同时并联，自动负荷分配精度 ±2%
- 频率下垂控制：0~8% 可调，满足多机并联负荷自动分配需求
- 电压下垂控制：0~8% 可调，实现无功功率自动分配
- 逆功率保护：阈值 1%~10% 可调，延时 0~30秒可调
（二）D版特殊功能：
- NMEA 2000兼容：支持船舶网络通信，可将运行数据上传至驾驶台
- 增强振动抗扰：满足IEC 60068-2-6标准，振动频率 2~200Hz，加速度 5g
- 黑启动功能：支持无母线电压情况下的自启动建立电网
（三）保护功能：
- 过速保护（115%额定转速，延时0.5秒）
- 欠速保护（85%额定转速，延时2秒）
- 过压/欠压保护、过频/欠频保护
- CT断线保护、PT断线保护、传感器故障保护
工作原理：
采用24位DSP数字控制技术，采样周期5ms。通过PT采集发电机电压，通过CT采集电流，通过MPU传感器采集转速。PID算法运算后输出4~20mA信号至调速器和AVR。并联运行时通过CAN总线与其他EASYGEN 3200控制器交换负荷数据，实现自动负荷分配。
应用场景：
- 中型陆用电站（300kW~3.5MW）
- 船舶主发电机组（2~4台并联）
- 工厂自备电站
- 矿山发电站
- 医院备用电源系统
安装要求：
- 前面板开孔尺寸：192mm × 96mm（DIN标准）
- CAN总线手拉手连接，最大距离1000m（500kbps）
- 模拟量信号线使用屏蔽电缆，屏蔽层单端接地
- 供电电源加装EMI滤波器
- 接地电阻 ≤ 1Ω
使用注意事项：
- 首次使用需进行完整参数配置（机组容量、PT/CT变比、下垂值等）
- 触摸屏校准建议每12个月进行一次
- CAN总线终端电阻（120Ω）必须安装在网络两端
- D版船用型号需每3个月检查接线端子紧固情况
