描述

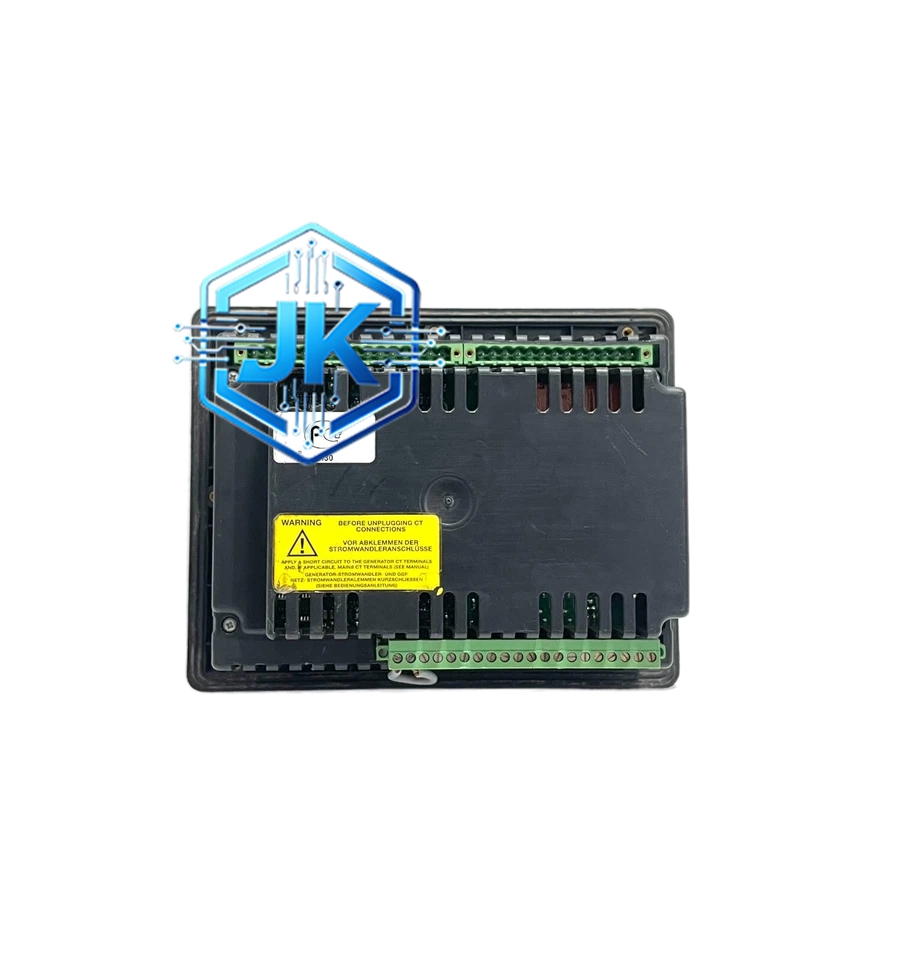

Woodward EASYGEN-2500-58440-1884K
技术规格：
- 控制器型号：EASYGEN 2500系列
- 配置代码：58440-1884K
- 适用功率范围：250kW ~ 2500kW
- 控制功能：调速、调压、4机并联（最多4台）
- 同步精度：频率差 ≤ ±0.05Hz，相位差 ≤ ±5°
- 通信接口：CANbus / RS-485（Modbus RTU），无以太网
- 模拟量输入：8路AI（4路PT + 4路CT）
- 模拟量输出：4路AO（2路调速 + 2路调压）
- 数字量输入：12路DI
- 数字量输出：8路DO（继电器）
- 显示屏：4.3英寸单色LCD（带背光）
- 供电电压：24VDC
- 工作温度：-10°C ~ +55°C
- 防护等级：IP20（柜内安装）
- 安装方式：DIN导轨安装或面板嵌入式（144mm × 144mm开孔）
- 认证标准：CE、UL
功能特点：
- 4机并联：支持最多4台发电机组并联运行，满足中小型电站需求
- 下垂控制：频率下垂 0~5% 可调
- 逆功率保护：可设定逆功率阈值和延时
- 启动管理：支持顺序启动（1→2→3→4）和同时启动两种模式
- 报警管理：支持32条报警信息，可按优先级分类显示
- 参数保护：关键参数设有密码保护，防止误修改
工作原理：
采用16位微处理器实现数字PID控制。通过PT采集发电机电压，通过MPU采集转速，经PID运算后输出4~20mA信号至调速器和AVR。并联运行时通过CAN总线与其他EASYGEN 2500控制器通信，实现负荷自动分配。
应用场景：
- 备用柴油发电机组（医院、银行、通信基站）
- 租赁发电机组（建筑工地、大型活动）
- 小型工厂自备电站（2~4台机组）
- 船舶辅机发电机组
安装要求：
- 4.3英寸LCD屏建议安装在操作人员视线高度（1.2~1.5m）
- CAN总线手拉手连接，末端加120Ω电阻
- PT/CT信号线与电源线分开走线
使用注意事项：
- 该型号无能量管理功能，如需需量控制需外接专用仪表
- LCD屏背光灯泡寿命约50000小时，到期需更换
- 58440-1884K为特定配置版本，参数设置需参考对应的配置手册
