描述

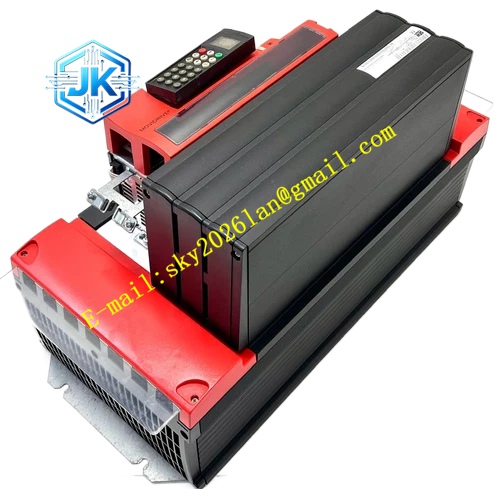

SEW MDX61B0750-503-4-0T
技术规格： 额定功率 75kW；直流母线供电 720VDC；额定输出电流 145A；最大输出电流 290A；控制方式矢量控制、伺服闭环定位；防护等级 IP20；工作环境温度 0℃~+45℃；冷却方式强制风冷；净重 28.4kg。
功能特点： 超大功率母线逆变单元，搭配 MDX60A 电源模块搭建多轴伺服系统；内置电流、速度、位置三环闭环伺服控制；兼容增量编码器、绝对值编码器、旋转变压器；内置电子凸轮、飞剪、色标同步、主从跟随运动功能；全套硬件故障保护；侧边插槽支持通讯选件扩展；0T 版本无自带操作面板，依靠上位软件或者外接面板调试。
应用场景： 重型卷材生产线主牵引伺服、大型金属板材剪切设备、重型物料移栽伺服驱动、大型造纸设备进给轴、大型挤出设备配套伺服轴。
性能参数： 输出频率 0Hz~600Hz；速度控制精度 ±0.01%；过载能力 150% 额定电流持续 60 秒，200% 峰值短时保护；支持高精度多轴同步控制。
材质构成： 加厚高强度镀锌钢板底座；大功率 IGBT 逆变模块；大体积鳍片铝制散热器；内置高风量冷却风扇；多层大功率 PCB 主控板；阻燃工程塑料前面板；超大电流镀金动力端子；阻燃接线保护盖板。
结构特征： 立式 DIN 导轨大功率逆变模块；前面板仅配备状态 LED 指示灯；上部布置大容量直流母线输入端子、电机动力输出端子；下部编码器与模拟数字控制端子；侧边通讯选件扩展插槽；底部铝制散热器搭配内置高风量冷却风扇；卡扣式加厚接线保护盖板。
工作原理： 模块从公共直流母线获取高压直流电，大功率 IGBT 逆变模块转换为幅值频率可调三相交流电输出至伺服电机。编码器采集电机转子位置转速信号回传逆变单元，执行三环闭环运算，实时调节输出电压与频率。模块持续监测电流、母线电压、内部温度，故障触发硬件保护切断功率输出并点亮故障指示灯。
安装要求： 竖直 DIN 导轨安装，禁止倒置；逆变单元上下预留 200mm 散热间隙，左右预留 40mm；直流母线线缆尽可能缩短长度；动力电缆选用大截面屏蔽电缆；动力线缆与编码器反馈线缆独立线槽敷设；动力端子严格按照手册扭矩紧固；控制柜配备强制通风散热系统。
使用注意事项： 断电等待至少 25 分钟，直流母线电容完全放电才可开盖检修；上电前确认直流母线电压；禁止电机输出端并联电容；定期检查散热风扇运转状态、散热片积灰；大功率持续运行工况定时检测接线端子温升；通讯板拆装落实 ESD 防静电防护；参数调试需要外接操作面板或者 PC 端调试软件。
