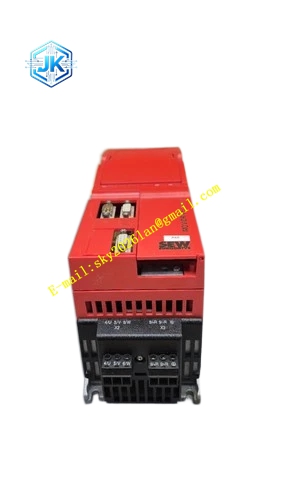

SEW MDX61B0005-5A3-4-00
技术规格 额定适配电机功率：0.55kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：U/f 控制、VFC 开环磁通控制、CFC 闭环电流矢量控制、伺服控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷 独立 24VDC 控制电源，主回路断电后维持参数存储与通讯
功能特点 设备同时支持 DIN 导轨卡扣安装、螺丝紧固柜体安装两种安装形式。内置完整硬件保护，包含过流、过压、欠压、过热、接地故障、输出短路、编码器信号异常保护。配置多路隔离数字输入输出，其中包含一路继电器输出，支持电机 PTC 温度传感器接入。支持电机静态识别、动态自整定，支持参数备份与恢复。内置绝对定位、相对定位、电子齿轮同步工艺功能。集成 STO 安全扭矩关断功能，存储器保存多组历史故障记录、故障时刻运行数据以及整机运行计时。内置 EMC 抑制电路，降低电磁对外辐射。配备直流母线互联端子，支持多驱动器母线并联，共享再生制动能量。机身侧边预留选件插槽，可扩展多种工业总线、编码器采集、IO 扩展选件。支持 DBG60B 操作面板本地调试，支持 MOVITOOLS MotionStudio 软件完成调试、监控、故障诊断eero。
应用场景 小型包装机械伺服轴 小型裁切、贴标设备定位机构 轻型输送流水线驱动 小型旋转分度机构 自动化检测设备执行轴
性能参数 输出频率范围：0Hz‑400Hz 过载能力：150% 额定电流持续 60 秒 CFC 伺服模式转速控制精度 ±0.01% 多段速功能，加减速斜坡独立设置，支持 S 型加减速曲线 支持扭矩限制以及纯扭矩闭环控制 兼容增量编码器、HIPERFACE 绝对值编码器、旋转变压器信号采集
材质构成 外壳壳体采用冷轧钢板，表面粉末喷涂防腐处理。内部配置多层工业级 PCB 主控板、功率板，IGBT 功率逆变模块，NTC 温度检测传感器。弱电信号端子做镀金处理，功率端子采用高导电加厚铜材。内部支架使用阻燃工程塑料，搭载高压直流母线电解电容，金属散热基座搭配内置散热风扇组件。
结构特征 整机垂直模块化柜体安装结构，背板同时配备 DIN 导轨卡扣与螺丝固定孔。前面板配置三色 LED 指示灯，分别显示运行状态、故障报警、总线通讯状态。设备上部布置主回路功率端子，下部布置低压控制信号端子。侧边预留选件板扩展插槽。功率腔体与信号腔体物理隔离，减少电磁干扰。端子组件可整体拆卸，便于接线维护。具备直流母线并联端子，支持多台驱动器母线互连。功率端子配有绝缘防护盖板。
工作原理 三相交流电接入主回路输入端子，内部整流桥将交流电转换为稳定直流母线电压。IGBT 逆变模块输出幅值、频率连续可调三相交流电驱动电机。编码器采集电机转速位置信号回传主控板，CFC 伺服矢量算法实时运算电机磁通与输出扭矩，动态调整输出电压频率，实现转速、位置闭环调节。电机减速产生再生电能，由内置制动斩波器消耗于外接制动电阻。故障发生时硬件回路直接切断功率输出，故障信息存入非易失存储器。多台驱动器通过直流母线端子互连实现再生能量共享。
安装要求 设备只能在密闭控制柜内部垂直竖立安装，禁止倒置、水平横置。设备上下预留不低于 100mm 散热间隙，保障风扇通风顺畅。动力电缆与信号电缆分开走线，编码器、通讯线缆全部使用屏蔽线缆。三相输入电压必须与铭牌规格匹配。控制柜环境规避粉尘、腐蚀性气体、凝露。PE 接地端子可靠连接控制柜接地排。编码器线缆使用 SEW 配套屏蔽线缆。选件板装配完毕后必须装回金属屏蔽盖板。主回路接线端子严格按照手册扭矩拧紧。
使用注意事项 断电之后等待至少 10 分钟，待直流母线电容完全放电，才可以打开外壳检修。上电前确认三相输入电压平衡。调试阶段完整执行电机识别流程。变频器输出侧禁止并联电容、浪涌吸收器。定期清理风扇、散热器积灰，防止过热停机。插拔选件板、控制组件必须执行防静电操作。外接制动电阻参数严格匹配设备规格，制动端子禁止短接。STO 安全回路接线严格遵照官方安全手册。设备运行状态禁止插拔功率端子和编码器接头。
