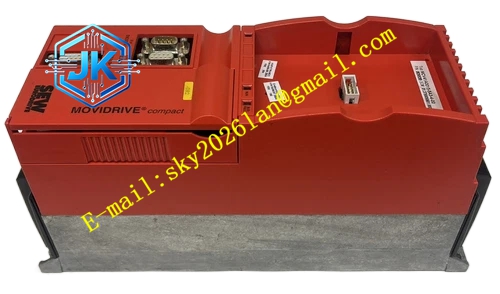

SEW MDV60A0300-503-4-00
技术规格：
- 品牌： SEW-EURODRIVE
- 系列： MOVIDRIVE MDV60A
- 规格尺寸： Size 3
- 推荐电机功率： 30 kW（VFC 模式）/ 37 kW（变转矩负载）
- 输入电压： 三相 AC 380–500V，50/60 Hz
- 额定系统电流： 54.0 A（100%）/ 67.5 A（125%）
- 额定输出电流： 60 A
- 视在功率： 41.6 kVA
- 控制模式： VFC（电压磁通控制）+ CFC（电流磁通控制）
- 编码器反馈： CFC 模式下必须配合编码器使用
- 运行象限： 4Q（内置制动斩波器）
- 射频干扰抑制： Class A 滤波器已内置
- 防护等级： IP20
- 工作温度： -10°C 至 +55°C
- 认证： CE、UL
- EMC 标准： IEC 61000
功能特点：
- 双模式控制： 同时支持 VFC 开环控制和 CFC 闭环矢量控制
- 磁场定向控制（FOC）算法： 低速高转矩输出，在 1Hz 时能达到 150% 的转矩
- 智能节能功能： 内置自动能量优化（AEO）功能，节能率可达 30%–50%
- IPOS+ 集成定位系统： 变频器内部可自主执行运动序列控制
- 全面保护功能： 集成 12 重保护功能，包括过流、过压、欠压、过热、接地故障等
- STO 安全功能： 标配 SIL3/PLe 等级 STO 安全扭矩中断功能
- 模块化可拆卸结构： 风扇、功率单元、控制板可独立更换
- SD 卡参数复制： 支持 SD 卡一键参数复制
- 内置 PID 控制器： 满足恒压供水、温度控制等闭环调节需求
应用场景：
- 中大功率风机和水泵变频调速控制
- 皮带输送机和物料搬运设备
- 搅拌机和混合设备
- 纺织和包装机械
- 暖通空调系统
- 污水处理设备
- 恒压供水系统
- 冷却塔风机
- 地铁通风机
性能参数：
- 过载能力： 150% 额定电流，持续时间取决于容量利用率
- 输出频率范围： 0–500 Hz
- PWM 频率： VFC 模式可调 4/8/12/16 kHz；CFC 模式固定 8 kHz
- 速度范围： -5000 至 +5000 rpm
- 速度分辨率： 0.2 rpm
- 电压适应范围： 可耐受 ±10% 电网电压波动
- 最小制动电阻值： 12 Ω（4Q 运行）
材质构成：
- 工业级 IGBT 功率模块
- 涂覆电路板，防尘防潮
- 铝制散热器，高效导热
- 集成 EMC 滤波组件
- 钢制外壳，粉末涂层处理
结构特征：
- 紧凑型柜体安装结构（Size 3）
- 模块化可拆卸设计
- 电源输入端子（L1、L2、L3）
- 电机输出端子（U、V、W）
- 制动电阻端子（+R、-R）及 PE 接地
- 电子控制端子排（X13）
- 选件板插槽 1 和插槽 2
- 控制卡插槽（CONTROL）
- LED 状态和诊断指示灯
- 功率部分屏蔽夹
工作原理：
变频器通过三相整流器将交流输入转换为直流电，存储在直流母线电容器中，再通过 IGBT 开关合成可变频率的 PWM 输出。在 VFC 模式下，算法持续计算完整的电机模型，无需编码器反馈即可独立调节磁通和电磁转矩；在 CFC 模式下，通过编码器反馈实现闭环电流控制，算法实时解耦电机的磁通分量和转矩分量。
安装要求：
- 垂直安装于控制柜内，确保充足通风
- 设备上下方保留最小间距以保证气流畅通
- 使用屏蔽动力电缆和电机电缆，屏蔽层进行 360° 接地
- 电机电缆相序须与 U-V-W 端子标识一致
- 动态制动时需将制动电阻连接至专用制动端子
- 环境温度须保持在 -10°C 至 +55°C 范围内
- CFC 模式下须将编码器电缆连接至编码器接口
使用注意事项：
- 连接新电机后须执行电机初始化
- 使用 MOVITOOLS MotionStudio 软件进行参数配置和调试
- 运行前确认供电电压稳定性在 ±10% 容差范围内
- 严禁在变频器通电状态下连接或断开电机电缆
- 通过集成 LED 显示屏或 MOVITOOLS 软件监控故障代码
- 定期清洁散热器灰尘
- 确认接地电阻小于 1 Ω
- 断开主电源后须等待至少 5 分钟确保电容完全放电后再进行维护操作
- 在 500V 供电时，系统和输出电流须从标称值降低 20%
