描述

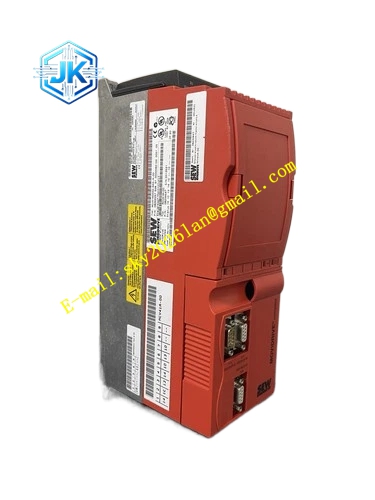

SEW MCV40A0450‑5A3‑4‑00
技术规格： 适配电机功率 45kW；三相输入电压 380VAC‑500VAC；额定输出电流 85A；最大输出电流 127.5A；控制模式 VFC 开环磁通控制、CFC 闭环电流磁通矢量控制；内置制动斩波器，四象限运行；防护等级 IP20；工作环境温度 0℃‑+45℃；冷却方式强制风冷散热；净重 22.3kg。
功能特点： 封闭电控柜内部立式安装，支持 DIN 导轨与螺丝固定；IP20 防护等级，仅限控制柜内部使用；全套硬件故障保护，覆盖过流、过压、欠压、过热、接地、短路、编码器异常；大功率带编码器异步电机闭环驱动；集成多路数字量、模拟量 I/O 端子；电机自动参数辨识；参数备份恢复功能；支持 PROFIBUS‑DP、EtherCAT、PROFINET 通讯选件；内置定位、主从同步工艺功能；集成 STO 安全转矩关闭；大惯性超重型负载转矩输出稳定。
应用场景： 矿山皮带输送主驱动、港口散料重载输送、建材大型生产线主机传动、大型重载辊道系统、超重型物料提升定位设备。
性能参数： 输出频率 0Hz‑600Hz；过载能力 150% 额定电流持续 60 秒；CFC 闭环模式速度控制精度 ±0.01%；支持多段速度切换，独立设置加减速斜坡；支持转矩限定、转矩控制模式；支持编码器信号采集解析。
材质构成： 加厚冷轧钢板金属外壳，喷塑防腐处理；多层大功率工业 PCB 主控板；大功率 IGBT 功率逆变模块；NTC 温度传感器；镀金信号端子，大电流铜质动力接线端子；阻燃工程塑料绝缘构件；大容量高压电解直流母线电容。
结构特征： 立式大功率模块化柜体安装结构，背部配备 DIN 导轨卡扣以及螺丝安装孔；金属主体框架搭配阻燃塑料防护盖板；正面 LED 状态指示灯，显示运行、故障、总线状态；上端布置大功率主回路动力接线端子，下端为控制信号接线区域；侧边预留通讯选件插槽；功率腔体和信号腔体物理分隔，降低电磁干扰。
工作原理： 三相市电接入设备主接线端子，整流单元输出直流母线电压，IGBT 逆变模块输出可调三相交流电驱动异步电机。编码器采集电机转速、位置信号反馈变频器，CFC 闭环矢量算法实时运算电机磁通、转子位置、输出转矩，动态调节输出电压频率，完成高精度闭环调速。负载减速回馈电能由内置制动斩波器引导至外接制动电阻消耗。故障触发硬件保护动作，切断功率输出，点亮故障指示灯并保存故障记录。
安装要求： 仅限封闭电控柜内部垂直立式安装，禁止倒置、横向安装；设备上下预留足够通风空间，不允许遮挡散热风扇风口；动力线缆与信号线缆分开敷设，信号线缆全部使用屏蔽线缆；输入电源电压与铭牌参数保持一致；控制柜内部规避腐蚀性气体、粉尘、凝露；PE 保护接地必须紧固可靠；编码器电缆使用专用屏蔽线缆。
使用注意事项： 断电之后等待至少 20 分钟，母线电容完全放电再开盖检修；上电前确认输入电压匹配设备铭牌；调试过程完成完整电机参数辨识；输出侧禁止并联电容或者浪涌吸收器件；定期清理风扇、风道积灰，避免过热停机；插拔通讯选件卡落实 ESD 防静电防护；外接对应功率制动电阻，禁止短接制动端子；STO 安全回路严格按照安全手册接线。
