描述

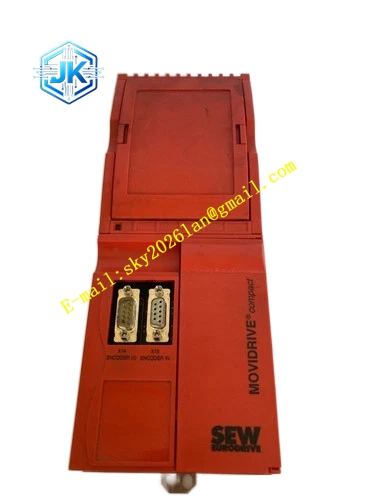

SEW MCV40A0055‑5A3‑4‑00
技术规格： 适配电机功率 5.5kW；三相输入电压 380VAC‑500VAC；额定输出电流 12A；最大输出电流 18A；控制模式 VFC 开环磁通控制、CFC 闭环电流磁通矢量控制；内置制动斩波器，四象限运行；防护等级 IP20；工作环境温度 0℃‑+45℃；冷却方式风冷散热；净重 4.8kg。
功能特点： 标准控制柜 DIN 导轨柜体安装，占用控制柜内部安装空间；IP20 防护等级，仅限电控柜内部使用；集成完整硬件保护回路，包含过流、过压、欠压、过热、接地、短路、编码器故障保护；支持带编码器异步电机闭环矢量控制；集成多路数字量输入输出、模拟量输入输出端子；支持电机参数自动辨识；具备参数拷贝备份与恢复功能；侧边插槽支持 PROFIBUS‑DP、EtherCAT、PROFINET 等总线选件扩展；支持定位、同步、主从跟随工艺功能；支持安全转矩关闭 STO 安全功能；动态转矩响应快，可承受周期性冲击负载。
应用场景： 包装机械主驱动工位、印刷设备辊道驱动、自动化产线高精度同步输送、纺织机械主轴驱动、物料定位提升机构。
性能参数： 输出频率 0Hz‑600Hz；过载能力 150% 额定电流持续 60 秒；CFC 闭环模式速度控制精度 ±0.01%；支持多段速度设定，独立配置加减速斜坡；支持转矩限定、转矩控制模式；支持编码器信号采集处理。
材质构成： 金属冷轧钢板外壳，表面喷塑处理；多层工业级 PCB 主控电路板；大功率 IGBT 逆变功率模块；NTC 温度监测传感器；镀金信号接线端子，大电流铜质动力接线端子；阻燃工程塑料绝缘支架；高压直流母线电解电容。
结构特征： 立式模块化柜体安装结构，背部设置 DIN 导轨卡扣以及螺丝固定孔位；外壳为金属框架搭配阻燃塑料盖板；正面配置 LED 状态指示灯，可显示运行、故障、总线状态；上部布置主回路动力接线端子，下部布置控制信号接线端子；侧面预留通讯选件卡插槽；内部布局区分功率腔体与信号腔体，降低电磁干扰。
工作原理： 三相交流电源接入主回路端子，整流桥将交流电转换为直流母线电压，IGBT 功率逆变模块输出电压、频率连续可调的三相交流电供给异步电机。编码器实时采集电机转子转速与位置信号回传变频器，CFC 闭环矢量算法持续运算电机磁通、转子位置、输出转矩，实时动态调节输出电压、频率，完成高精度闭环调速。负载减速产生回馈电能，内置制动斩波器导通，将回馈电能释放至外接制动电阻。故障发生时硬件保护回路快速切断功率输出，对应故障指示灯点亮并存储故障代码。
安装要求： 仅允许在封闭电控柜内部立式垂直安装，禁止倒装、横向安装；柜体内部预留上下通风散热间隙，不可堵塞散热风道；动力电缆与信号电缆分开布线，保持线缆间距，全部信号线缆采用屏蔽电缆；严格按照铭牌标定输入电压接入电源；安装环境规避粉尘、腐蚀性气体、冷凝水汽；接线完成确认动力回路、PE 保护接地可靠连接；编码器线缆使用 SEW 指定屏蔽编码器电缆。
使用注意事项： 设备断电之后等待至少 10 分钟，直流母线电容充分放电，才允许打开盖板进行检修操作；上电前核对输入电压与设备铭牌参数；调试阶段必须执行完整电机辨识流程；输出侧禁止并联电容、浪涌吸收装置；定期清理散热风道灰尘，防止散热不良触发过热故障；插拔通讯选件卡必须落实 ESD 防静电防护；制动电阻需要按照规格配套外接，不可直接短接制动端子；STO 安全回路接线必须遵循安全手册规范。
