描述

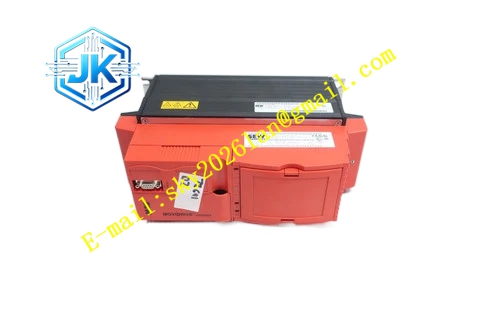

SEW MCF41A0110-5A3-4-00
技术规格：
- 品牌： SEW-EURODRIVE
- 系列： MOVIDRIVE® compact MCF41A
- 适配电机功率： 11kW
- 供电电压： 三相AC 380V–500V（50/60Hz）
- EMC等级： A级（EN 55011）
- 象限运行： 4Q（内置制动斩波器）
- 设计版本： 00（标准版）
- 防护等级： IP20（控制柜安装）
- 控制模式： VFC（无编码器磁场定向矢量控制）
- 通信接口： PROFIBUS-DP
- 工作环境温度： 0℃～+50℃
- 产地： 德国
功能特点：
- VFC无编码器矢量控制： 无需额外编码器即可实现精确调速，降低系统成本
- PROFIBUS-DP现场总线通信： 支持通过PROFIBUS-DP接口进行控制和设定值传输
- 集成制动斩波器： 标准配置4象限运行功能，支持快速制动和能量回馈
- 完整保护体系： 配备过载、过流、过热、缺相、高低压完整保护功能
- 六个隔离二进制输入和三个二进制输出： 其中一个为继电器输出，可编程输入/输出
- 电机保护功能： 一个TF/TH输入用于电机保护，支持PTC热敏电阻或热接触
- 三色LED状态显示： 用于显示运行和故障状态
- 独立24VDC供电输入： 即使主电源关闭，仍可为电子设备供电，用于参数设置、诊断和数据存储
- 可拆卸连接单元： 方便现场接线和维护
- 集成输入滤波器： 符合EN 55011和EN 55014限值标准
- 内置IPOSplus定位和顺序控制系统： 标准版标配
应用场景：
- 中型物料输送系统
- 风机和水泵调速控制
- 包装机械驱动
- 自动化生产线
- 纺织行业加工设备调速
- 食品饮料行业生产线
- 化工行业泵、搅拌器、传送带控制
- 造纸行业设备调速
- 涂装车间输送系统
性能参数：
- 额定电流： 约24A
- 过载能力： 150%额定电流短期运行（60秒）
- 持续运行能力： 125%额定电流无过载持续运行（泵、风机类负载）
- VFC模式下允许环境温度： 最高50℃（IN=100%时）
- 电压波动容忍范围： ±15%
- 速度控制精度： ±0.5%
材质构成：
- 工业级IGBT功率模块
- 高品质PCB电路板
- 铝合金散热结构
- 模块化可更换功率单元
结构特征：
- 紧凑型控制柜安装型（IP20防护等级）
- 模块化单元结构，功率单元可独立更换
- 集成EMC输入滤波器
- 内置制动斩波器
- 三色LED状态指示灯
- 可拆卸连接端子单元
- PROFIBUS-DP接口（9针Sub-D插座）
- 多个选件插槽
工作原理： 采用整流-逆变拓扑结构，首先将三相交流电通过整流器转换为直流电，再经过平波回路滤波后，通过IGBT逆变桥以PWM（脉宽调制）方式输出可调频率和电压的三相交流电驱动异步电机。VFC无编码器磁场定向控制通过内部算法估算电机转子磁链位置，实现高性能调速，无需外部编码器反馈。控制电路产生控制信号，控制整流器和逆变器的开关状态，实现电机无级调速。
安装要求：
- 必须垂直安装，禁止水平或倒置安装
- 控制柜内安装，确保通风散热空间，顶部与底部各预留≥100mm散热空间
- 环境温度控制在0℃至50℃，湿度≤90%且无凝露
- 避免阳光直射与强电磁干扰
- 安装基座水平、稳固，振动幅度≤0.6G
- 多台变频器并列时横向排列，上下安装需加装隔板
- 动力电缆使用屏蔽电缆，信号线与动力线分开布线
- PROFIBUS-DP通信线缆需远离动力电缆，使用专用屏蔽双绞线
