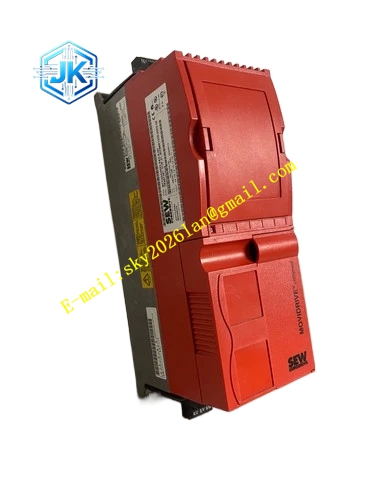

SEW MCF40A0750-5A3-4-00
技术规格： 额定功率 75kW；三相输入电压 380VAC~500VAC；额定输出电流 140A；最大输出电流 210A；控制模式 V/F 控制、矢量控制；内置制动斩波器；防护等级 IP65；工作环境温度 – 20℃~+40℃；冷却方式依靠电机本体配合壳体散热；净重 34.7kg。
功能特点： 电机一体化法兰安装，节省控制柜大功率器件安装位置；IP65 防尘防水外壳，适应粉尘、潮湿、溅水现场；内置全套硬件故障保护；支持 V/F 开环调速与异步电机矢量控制；集成数字模拟 I/O 端子；支持参数拷贝备份；支持多种工业现场总线通讯选件扩展；本地具备启停与频率设定能力。
应用场景： 矿山重型主皮带输送、港口大型散料输送主线、大型冶金物料输送、重型建材生产线主输送、大型垃圾焚烧厂物料输送。
性能参数： 输出频率 0Hz~600Hz；过载能力 150% 额定电流持续 60 秒；矢量模式速度控制精度 ±0.5%；支持多段速度切换，独立设置加减速斜坡。
材质构成： 加厚压铸铝合金外壳；多层超大功率工业 PCB 主控板；超大功率 IGBT 功率模块；内置高精度温度传感器；超大电流镀金接线端子；耐老化氟橡胶密封垫圈；阻燃环氧内部绝缘构件。
结构特征： 扁平超大功率法兰模块化结构，固定在 SEW 超大功率异步电机后端；压铸铝合金外壳，表面静电喷塑防腐；侧面装配大规格动力电缆、信号电缆防水格兰接头；壳体外部配置 LED 状态指示灯；侧边预留通讯选件插槽；整圈加厚氟橡胶密封圈实现 IP65 防护。
工作原理： 三相动力电源通过大规格防水格兰接头接入变频器，整流单元将交流电转换为直流母线电压，IGBT 逆变模块输出可调三相交流电驱动异步电机。变频器采集电机电流信号，矢量算法持续估算电机磁通与转速，实时调节输出电压频率。负载减速回馈电能经由大功率制动斩波回路输送至外接制动电阻消耗。故障触发硬件保护，切断功率输出并点亮故障指示灯。
安装要求： 垂直法兰安装在电机后端，禁止水平倒置安装；动力线缆、信号线缆采用大截面屏蔽防水电缆；格兰接头充分锁紧，保障壳体密封；安装位置避开阳光直射、高温热源；动力线缆与信号线缆独立线槽敷设；安装前校验电机铭牌参数，确认变频器与电机匹配。
使用注意事项： 断电后等待至少 25 分钟，待直流母线电容完全放电再开盖检修；上电前确认输入电压与铭牌参数一致；接线完工检查全部防水接头密封状态；调试前执行电机参数辨识；禁止变频器输出端并联电容或浪涌吸收器；定期检测密封圈老化破损情况；通讯扩展卡插拔落实 ESD 防静电防护。
