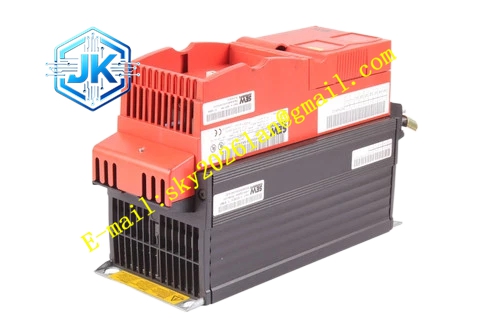

SEW MCF40A0055-5A3-4-00
技术规格：
- 品牌： SEW-EURODRIVE
- 系列： MOVIDRIVE® compact MCF40A
- 适配电机功率： 5.5kW
- 供电电压： 三相AC 380V–500V（50/60Hz）
- EMC等级： A级（EN 55011）
- 象限运行： 4Q（内置制动斩波器）
- 设计版本： 00（标准版）
- 防护等级： IP20（控制柜安装）
- 控制模式： VFC（电压频率控制，无编码器反馈）
- 工作环境温度： -10℃～+40℃
- 产地： 德国
功能特点：
- VFC无编码器控制： 无需额外编码器即可实现精确调速，降低系统成本
- 集成制动斩波器： 标准配置4象限运行功能，支持快速制动和能量回馈
- 完整保护体系： 配备过载、过流、过热、缺相、高低压完整保护功能，有效规避电气故障
- 六个隔离二进制输入和三个二进制输出： 其中一个为继电器输出，可编程输入/输出
- 电机保护功能： 一个TF/TH输入用于电机保护，支持PTC热敏电阻或热接触
- 三色LED状态显示： 用于显示运行和故障状态
- 独立24VDC供电输入： 即使主电源关闭，仍可为电子设备供电，用于参数设置、诊断和数据存储
- 可拆卸连接单元： 方便现场接线和维护
- 集成输入滤波器： 尺寸1和2的单元标配输入滤波器，符合EN 55011和EN 55014限值标准
应用场景：
- 轻型物料输送系统
- 风机和水泵调速控制
- 小型包装机械驱动
- 轻工自动化生产线
- 纺织行业加工设备调速
- 食品饮料行业生产线
性能参数：
- 过载能力： 150%额定电流短期运行
- 持续运行能力： 125%额定电流无过载持续运行（适用于泵、风机类负载）
- VFC模式下允许环境温度： 最高50℃（IN=100%时）
- 电压波动容忍范围： ±15%
- EMC标准： 符合EN 61800-3变速电气驱动器标准
材质构成：
- 工业级IGBT功率模块
- 高品质PCB电路板
- 铝合金散热结构
- 模块化可更换功率单元
结构特征：
- 紧凑型控制柜安装型（IP20防护等级）
- 模块化单元结构，功率单元可独立更换
- 集成EMC输入滤波器（尺寸1和2标配）
- 内置制动斩波器
- 三色LED状态指示灯
- 可拆卸连接端子单元
- 多个选件插槽用于扩展通信和I/O模块
工作原理： 采用整流-逆变拓扑结构，首先将三相交流电通过整流器转换为直流电，再经过平波回路滤波后，通过IGBT逆变桥以PWM（脉宽调制）方式输出可调频率和电压的三相交流电驱动异步电机。控制电路产生控制信号，控制整流器和逆变器的开关状态，实现电机无级调速。运算电路将外部的速度、转矩等指令与检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压和频率。
安装要求：
- 必须垂直安装，禁止水平或倒置安装
- 控制柜内安装，确保通风散热空间，顶部与底部各预留≥100mm散热空间
- 环境温度控制在-10℃至40℃，湿度≤90%且无凝露
- 避免阳光直射与强电磁干扰
- 安装基座水平、稳固，振动幅度≤0.6G
- 多台变频器并列时横向排列，上下安装需加装隔板阻断热传导
- 动力电缆使用屏蔽电缆，信号线与动力线分开布线
使用注意事项：
- 通过MOVITOOLS软件或DBG操作面板进行参数配置和故障诊断
- 确认电机铭牌参数与变频器配置匹配
- 长期低频运行（低于30Hz）需加强电机散热，避免绕组过热
- 潮湿环境需密封防潮，减少腐蚀风险
- 定期清理散热风扇和滤网，每3个月清洁一次
- 每6个月检测电容容量，下降超过20%需更换
- 维修前需断电并放电，直流母线电压超过50V存在致命危险
