Rexroth VT-VPCD-1-16V01-P-1 R901089559
技术规格： 型号：VT-VPCD-1-16V01-P-1 物料号：R901089559 产品类型：数字比例阀放大板 供电：DC24V 指令信号：±10V，4-20mA，数字通讯 输出驱动电流：最大 ±1.6A 防护等级：IP00，安装在液压控制柜内 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 通讯接口：RS232，用于电脑参数调试 认证：CE
功能特点： 数字闭环控制，驱动电液比例阀电磁铁。 支持多种指令信号类型，电压、电流信号可选。 内置斜坡发生器，可设置加减速，抑制液压冲击。 支持增益、零点、颤振信号数字化参数调节。 回路诊断功能，检测线圈断线、短路、供电故障。 RS232 接口连接调试软件，在线修改参数、查看状态。 内置存储芯片，保存阀组配置参数，断电保持。
应用场景： 注塑机液压控制，金属板材折弯机，压铸机，轧机液压伺服系统，盾构机液压比例控制，大型液压试验台。
性能参数： 驱动电流控制精度高 颤振信号频率可调，减少比例阀静摩擦 斜坡时间软件可调，避免液压冲击 故障信号可输出至 PLC 抗电磁干扰，适配工业液压车间强干扰环境
材质构成： 电路板：FR4 多层 PCB，功率驱动芯片、信号采集芯片 连接器：镀金信号端子，功率输出端子 板载 EEPROM 存储芯片，用于参数保存 状态 LED 指示灯

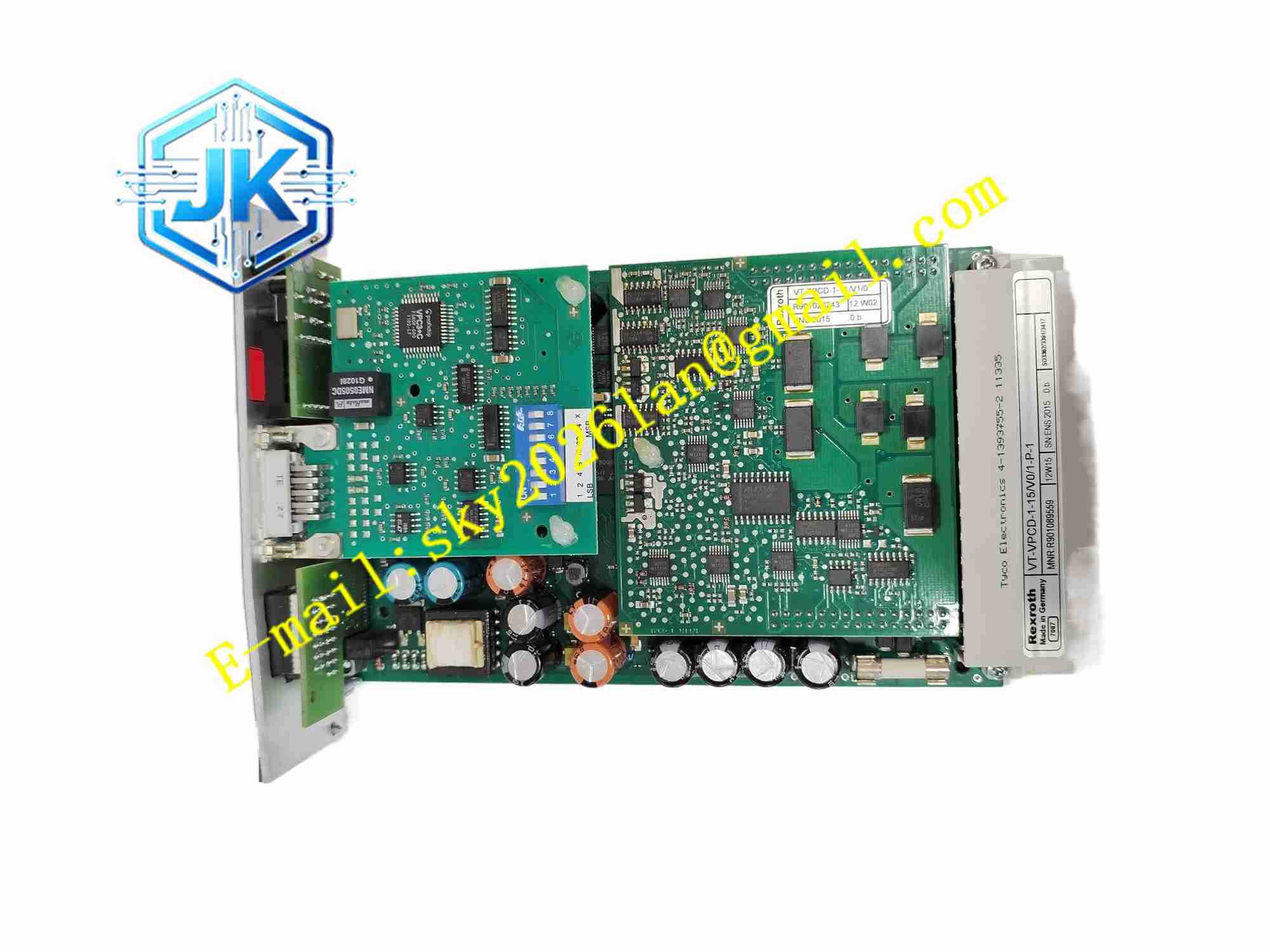

结构特征： 插卡式板卡，金属前面板，带插拔把手。 面板布置电源、故障、运行 LED 指示灯，RS232 调试接口。 背部连接器对接背板，输出驱动信号至比例阀电磁铁。 板卡通过螺丝固定在电控机架插槽，IP00 裸板结构。
工作原理： DC24V 供电后，放大板接收 PLC 下发的设定指令信号，对比比例阀内置传感器反馈信号，数字控制器计算输出驱动电流，驱动比例阀电磁铁，控制阀芯位移。内置颤振信号叠加至驱动电流，降低阀芯静摩擦。板卡实时监测电磁铁线圈状态，线圈断线短路触发故障信号，故障指示灯点亮。使用电脑调试软件通过 RS232 接口读取、修改控制参数，参数保存在板卡存储芯片，断电不丢失。
安装要求： 板卡插入电控柜机架插槽，锁紧面板固定螺丝。 比例阀驱动线缆使用屏蔽双绞线，屏蔽层单端接地。 信号线与大功率动力电缆分开走线。 控制柜保持通风干燥，板卡外壳保护接地。
使用注意事项： 接线作业断电操作，做好静电防护。 比例阀线圈接线区分正负，接线错误会损坏放大板。 参数修改完成后保存配置。 板卡内部无用户可维修元器件，故障整体更换。 更换板卡后重新标定零点、增益参数。
