描述

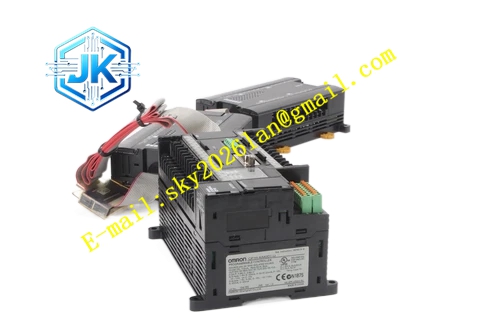

OMRON CP1W‑CIF01
技术规格：通讯接口 RS‑232C；波特率支持 1200‑115200bps；DB9 母头接口；通讯距离最大 15 米；工作温度 0‑55℃；存储温度‑20‑75℃；湿度 10‑90% RH 无凝露；由 PLC 本体供电，无需外部电源。
功能特点：直接插接在 CP 系列 CPU 选件槽，无需额外安装机架；支持 Host‑Link、Modbus RTU 主从协议；实现 PLC 与上位机串口通讯；支持 PLC 之间串口数据交换；面板通讯收发状态 LED 指示灯。
应用场景：CP 系列 PLC 对接串口上位机；PLC 与串口仪表数据交互；老式串口设备改造对接；存量 CP 设备备件替换。
性能参数：串口通讯稳定可靠；满足工业柜装设备抗干扰标准；支持长时间连续通讯运行。
材质构成：PCB 基板 FR‑4 阻燃玻纤板；DB9 金属外壳连接器；表面贴装通讯芯片；LED 状态指示灯；黑色塑料固定卡扣。
结构特征：小型插板式结构；板体带有定位卡扣，直接嵌入 CPU 本体选件插槽；外侧露出 DB9 串口接头与状态 LED 指示灯。
工作原理：PLC 内部总线通讯数据传输至 CP1W‑CIF01；模块完成 TTL 电平到 RS‑232C 电平转换，向外发送串口数据；同时接收外部 RS‑232C 信号，电平转换后回传给 PLC CPU；收发数据时对应 LED 指示灯点亮。
安装要求：PLC 断电状态下插入 CPU 本体选件插槽；拧紧固定卡扣；RS‑232C 线缆选用标准串口屏蔽线缆；信号线远离变频器、电机动力电缆；控制柜做好接地。
使用注意事项：必须断电安装拆卸选件板；通讯线缆长度不超过 15 米；通讯双方波特率、数据位、校验位、停止位参数配置保持一致；不可超温、凝露环境使用。
