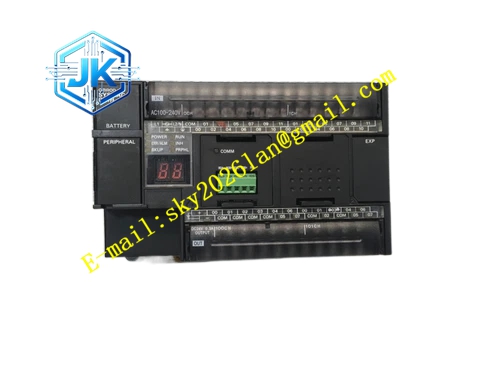

OMRON CP1H‑X40DR‑A
技术规格：供电 AC100‑240V；本体输入 24 点 DC24V；本体输出 16 点继电器，触点 AC250V 2A、DC24V 2A；程序容量 20K 步；数据内存 32K 字；内置高速计数器 4 轴最高 100kHz；自带 USB 编程口；内置辅助 DC24V 输出 300mA；最大扩展 IO 点数 320 点；最多 7 台 CP1W 扩展单元；工作温度 0‑55℃；存储温度‑20‑75℃；湿度 10‑90% RH 无凝露；DIN 导轨安装；重量约 450g。
功能特点：一体式本体 IO，无需额外 IO 机架；支持 CP1W 扩展单元，也兼容 CJ 系列高功能特殊模块；内置 4 路高速计数器；USB 口直接连接电脑编程调试；可加装选件板扩展 RS‑232C、RS‑485、以太网接口；非易失内存配合备份电池实现断电数据保存；面板 LED 指示灯反馈运行、错误、IO 状态。
应用场景：中小型自动化专用设备；包装机械；输送设备；小型机床；存量 CP1H 设备备件替换。
性能参数：基础指令执行速度 0.1μs；满足工业 IEC 电磁兼容标准；支持 24 小时不间断机柜运行。
材质构成：外壳 V0 阻燃黑色工程塑料；内部 FR‑4 玻纤 PCB 电路板；小型信号继电器；备份锂电池组件；黄铜镀镍螺钉端子；高亮度 LED 指示灯。
结构特征：一体式盒式 PLC 结构；背部 DIN 导轨锁紧卡扣；正面布置 IO 螺钉端子、USB 编程口、选件板插槽、多组状态 LED 指示灯。
工作原理：PLC 按照循环扫描模式读取本体输入以及扩展单元输入信号；执行梯形图用户程序完成逻辑运算；刷新本体继电器输出与扩展单元输出状态；USB 端口完成程序上下载；高速计数器硬件独立采集编码器脉冲信号存入内部寄存器；备份电池保证断电后数据内存不丢失。
安装要求：控制柜 DIN 导轨安装；四周预留散热间隙；动力线缆与信号线缆分开布线；控制柜可靠保护接地；外部负载接线不超出继电器触点额定参数。
使用注意事项：继电器输出本体不支持高速脉冲输出；定期更换备份锂电池，电池失效会丢失断电保持数据；禁止带电插拔选件板；感性负载回路增加浪涌吸收器件；不可在腐蚀性气体、持续凝露环境使用。
