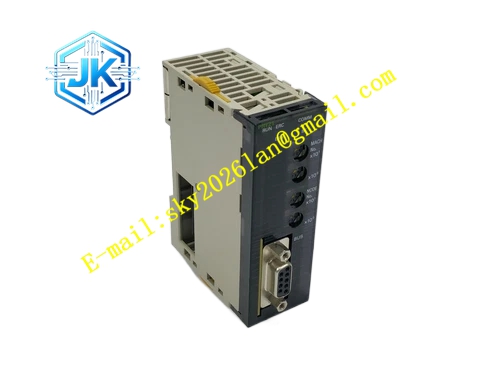

OMRON CJ1W‑PRT21
技术规格：PROFIBUS‑DP V0/V1 从站协议；支持波特率 9.6K‑12Mbps 自动检测；最大 IO 数据量输入输出各 244 字节；总线电气隔离；工作温度 0‑55℃；存储温度‑20‑75℃；湿度 10‑90% RH 无凝露；DB9 总线接口；背板总线供电；模块运行、通讯、故障状态 LED 指示灯。
功能特点：实现 CJ PLC 与 PROFIBUS‑DP 主站高速数据交互；总线侧电气隔离，阻断总线故障向 PLC 背板扩散；多组 LED 指示灯反馈模块运行、总线通讯、故障状态；支持完整 DP 诊断功能，上传模块故障代码；GSD 文件配置完成通讯参数设定。
应用场景：自动化产线 PROFIBUS‑DP 总线控制系统；机床 PROFIBUS 网络；包装设备分布式 IO 通讯；存量 CJ 系列 PLC 对接 DP 总线设备。
性能参数：总线通讯响应时间满足工业时序要求；隔离电路抑制现场浪涌干扰；支持 24 小时不间断机柜内连续运行。
材质构成：外壳 V0 阻燃黑色工程塑料；内部 FR‑4 玻纤 PCB 电路板；背板镀金金手指；工业 PROFIBUS 协议芯片；DB9 金属外壳连接器；高亮度 LED 指示灯。
结构特征：CJ 标准机架插槽外形；背部镀金金手指对接机架背板总线；模块正面配置 DB9 总线接口与多组状态 LED 指示灯；两侧锁紧卡扣固定机架槽位。
工作原理：PLC CPU 需要发送的数据通过 CJ 背板总线送入 CJ1W‑PRT21；模块完成 PROFIBUS‑DP 协议封装，数据发送至 DP 总线主站；同时接收主站下发指令，协议解析后通过背板总线转发 PLC CPU；模块持续监测总线信号完整性，识别断线、通讯异常，输出故障告警。
安装要求：安装 CJ 主机架或扩展机架空闲槽位；机架固定控制柜 DIN 导轨；PROFIBUS 总线使用专用屏蔽线缆；总线两端配置终端电阻；总线线缆远离大功率动力电缆；控制柜可靠接地。
使用注意事项：GSD 文件版本与主站软件版本匹配；总线波特率参数与主站设置保持一致；禁止带电插拔 DB9 总线接头；不可在超温、凝露、腐蚀性气体环境使用。
