描述

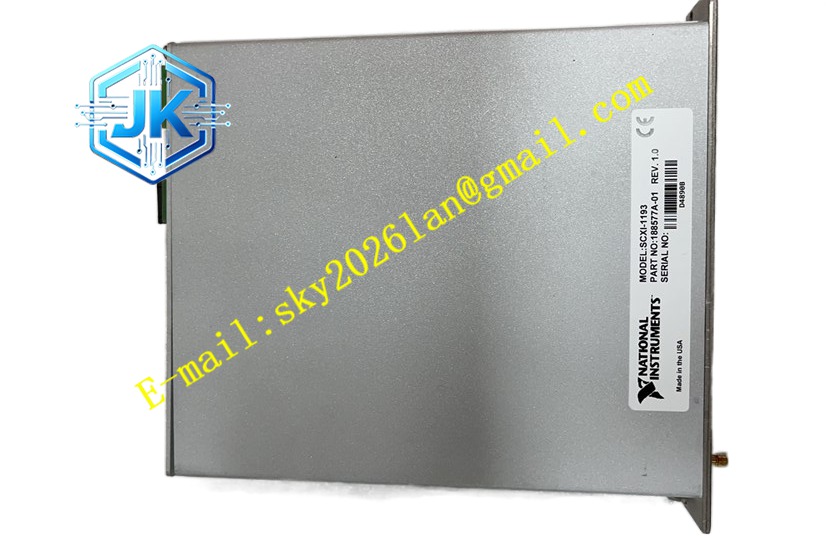

NI SCXI-1193 多路复用开关模块
技术规格 型号：SCXI-1193 品牌：NI 模块类型：多路复用开关模块 通道配置：4 组独立多路复用通道，每组 16 路，总输入 64 通道 开关类型：干簧继电器 最大信号电压：±300V 带宽：400Hz 导通电阻：低阻值 背板总线：SCXI 背板总线 供电：SCXI 机箱背板供电 工作温度：0℃ ~ +50℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，机箱内部安装
功能特点 64 通道信号选通能力，4 路独立复用组，分组切换信号。 干簧继电器开关，接触电阻极低，适合微弱小信号测量。 通道之间隔离度高，降低通道切换带来的串扰。 软件控制通道切换顺序，自定义扫描序列。 前面板 LED 指示灯，显示当前选中通道。 支持热电偶、RTD 热电阻、直流电压信号切换。 内置静电保护电路，抵御输入端静电冲击。
应用场景 温度多点巡检测试系统，电池包电压采集测试，材料性能多点测量，传感器批量校准台，工业多点压力电压采集。
性能参数 干簧继电器切换速度稳定，导通电阻一致性高。 通道断开状态漏电流极低，不会干扰微弱信号。 通道间隔离性能优秀，相邻通道信号串扰极小。 机械寿命长，适合高频次循环扫描测量。
材质构成 面板：黑色阻燃工程塑料。 主板：FR4 多层 PCB，三防涂层。 核心元器件：干簧继电器、通道译码驱动芯片、保护电路、SCXI 总线通信芯片。 接线端子：螺钉式接线端子。 指示灯：贴片 LED。
结构特征 标准 SCXI 插卡式结构，适配 SCXI 机箱插槽。 前面板集成端子排与通道状态指示灯。 背部金手指对接 SCXI 背板总线。 电路板按 4 个复用组分区布局，各组信号回路物理分隔。 干簧继电器独立屏蔽布局，降低电磁干扰。
工作原理 上位 DAQ 软件发送选通指令，通过 SCXI 背板总线传输至模块。模块译码驱动电路，控制对应干簧继电器闭合，将选中的外部传感器信号接入公共输出通道，公共通道连接至 DAQ 模拟采集卡完成测量。测量完成后继电器断开，切换至下一通道，循环完成多通道巡检。
安装要求 断电状态将模块插入 SCXI 机箱插槽，锁紧卡扣。 传感器信号线接入前端端子，小信号线缆采用屏蔽双绞线，屏蔽单点接地。 使用 NI MAX 软件识别模块，配置扫描通道列表。 小信号线缆远离动力电缆，减少电磁噪声。 机箱保证通风散热。
使用注意事项 输入信号电压不可超过 ±300V 额定上限。 测量微弱信号时，缩短外部接线长度，降低噪声。 干簧继电器不可切换大电流负载，仅用于信号回路。 避免频繁超高速切换，降低继电器损耗。 定期紧固接线端子，防止信号断路。
