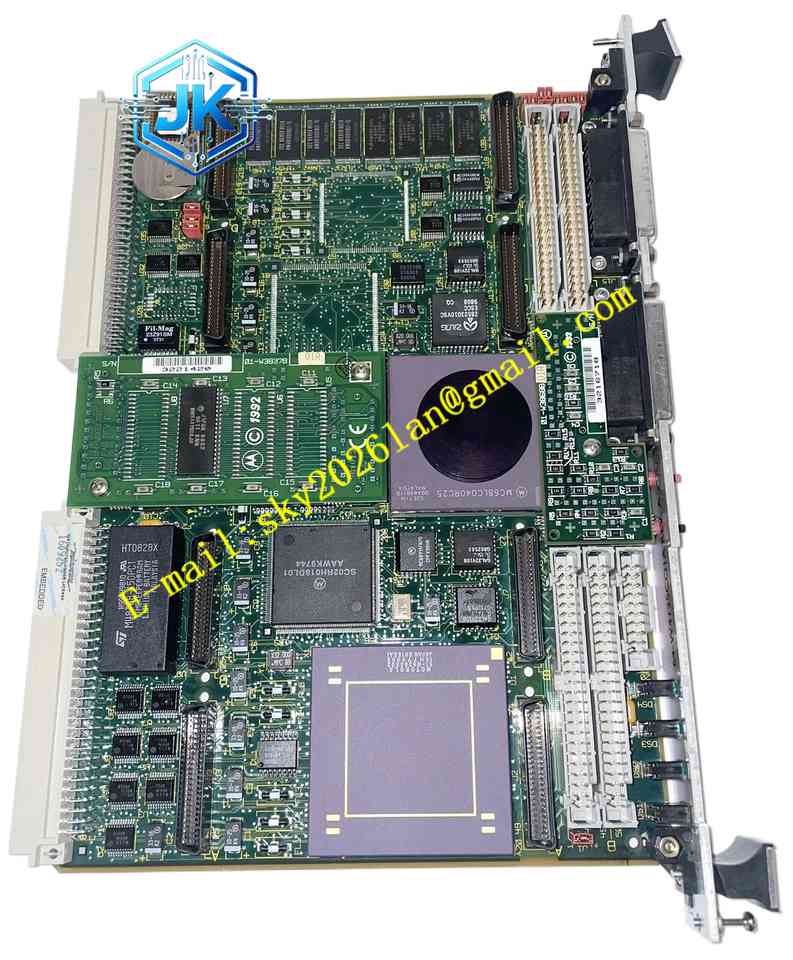

Motorola MVME712M6E
技术规格
- 供电要求： +5 Vdc（最大 281 mA，典型 255 mA）、+12 Vdc 以及 -12 Vdc，所有电源均由机箱背板提供。
- 工作温度： 在约 5 CFM 强制风冷的进风点处，工作温度范围为 0°C 至 55°C。
- 存储温度： -40°C 至 +85°C。
- 相对湿度： 5% 至 90%（非冷凝环境）。
- 物理尺寸（不含前面板）： 高度 9.187 英寸（233.35 mm），深度 3.200 英寸（80.0 mm），厚度 0.063 英寸（1.6 mm）。
功能特点
- 多协议串行通信： 提供四个多协议 EIA-232-D 串行端口，通过前面板的四个工业标准 DB-25 连接器实现，并可通过跳线配置为 DTE 或 DCE 模式。
- 外部设备接口： 前面板配备以太网端口（支持 AUI 连接）、SCSI 端口以及独立的 Centronics 并行打印机端口。
- 调制解调器支持： 将 EIA-232-D 端口 2 的信号路由至内部调制解调器，提供调制解调器连接功能。
- 状态指示： 模块上设有绿色 LED 指示 SCSI 终端器电源状态，黄色 LED 指示以太网收发器电源状态。
- 硬件保护： 前面板集成了射频干扰（RFI）保护装置和静电放电（ESD）保护装置。
应用场景
广泛应用于航空航天、国防电子、工业自动化、半导体制造以及复杂的测试测量系统中，作为核心 VME 处理器模块与外部网络、存储及控制设备之间的物理连接枢纽。
性能参数
- 信号完整性： 具备优异的抗电磁干扰能力，确保高频 SCSI 信号和以太网数据的稳定传输。
- 热管理： 在标准强制风冷条件下，能够持续稳定运行，满足工业级严苛的热设计要求。
- 电气隔离与保护： 内部电路设计包含保险丝保护机制，P2 适配器上的 SCSI 终端电源和以太网收发器电源均具备独立的熔断保护。
材质构成
- 基板材料： 采用高 Tg 值、阻燃级的工业多层印刷电路板（PCB），确保在宽温范围内的尺寸稳定性和电气可靠性。
- 连接器触点： VME P2 边缘连接器及前面板 I/O 接口均采用高品质镀金工艺，提供极低的接触电阻和卓越的抗氧化性能。
- 防护涂层： 表面覆盖工业级保形涂层，有效抵御湿气、盐雾、灰尘及腐蚀性气体的侵蚀。
结构特征
- 模块化设计： 采用标准的 6U VME 欧洲卡外形尺寸，完美契合工业机箱的导轨与安装孔位。
- 适配器互连： 必须配合专用的 P2 适配器板（或 LCP2 适配器板）使用。适配器板通过 64 针连接器将 EIA-232-D、打印机、SCSI 和以太网信号路由至过渡模块，并通过 50 针连接器支持 SCSI 设备的级联。
- 终端电阻配置： 板上提供插座式 SCSI 终端电阻，用户可根据总线拓扑灵活配置为电缆末端或中间端接模式。
