描述

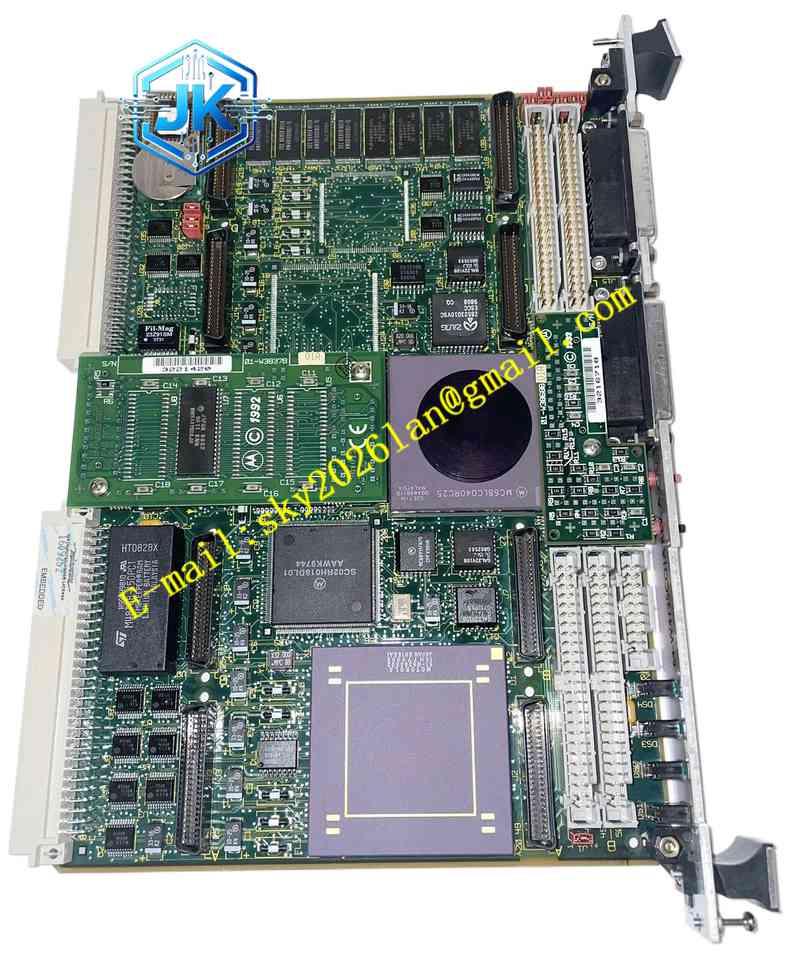

Motorola MVME31006E-1152
技术规格
- 核心处理器： 基于 NXP MPC8540 PowerQUICC III 集成处理器，主频高达 667MHz。
- 内存配置： 支持单个 SODIMM 模块，DDR 内存容量可达 256MB。
- 闪存存储： 该特定型号（1152）配置为单 Bank 64MB Flash 存储器。
- 网络接口： 配备双 10/100/1000 千兆以太网接口及一个 10/100 快速以太网接口。
功能特点
- 高速通信总线： 支持 2eSST VMEbus 接口，提供高达 320MB/s 的数据传输带宽。
- 丰富的扩展能力： 提供双 64位/100 MHz PMC 扩展插槽，支持灵活的 I/O 定制。
- 全面的接口集成： 集成 Serial ATA (sATA)、USB 2.0 以及五个 RS232 串行通信端口。
- 向后兼容性： 结合 Tundra Tsi148 VME 总线桥接器，为从旧平台迁移提供了无缝的升级路径。
应用场景
广泛应用于下一代分布式控制系统 (DCS)、电信级路由与交换设备、大型医疗影像系统以及需要海量数据吞吐的测试测量平台。
性能参数
- 处理器性能： 处理器主频高达 667MHz，提供强大的指令执行效率。
- 总线架构： 支持 PCI-X 总线，显著提升本地外设的通信速率。
- 以太网吞吐量： 千兆以太网支持全双工通信，满足实时工业以太网协议需求。
材质构成
采用 UL94V-0 阻燃等级的多层高密度工业级 PCB，搭载高可靠性 BGA 封装处理器及工业级 DDR 内存颗粒，确保在恶劣环境下的稳定运行。
结构特征
采用标准单槽 VME 封装，支持前面板和后面板 I/O。后面板 I/O 需通过专用的后过渡模块 (RTM) 引出，前面板提供 RJ45 网络接口及状态指示灯。
工作原理
MPC8540 处理器通过内部高速总线管理 DDR 内存和 PCI-X 外设。通过 TSEC 控制器处理千兆以太网数据，并通过 TSI148 等桥接芯片实现与 VME 背板的高速 2eSST 数据交互。系统上电后从 Flash 引导操作系统。
安装要求
必须插入兼容 2eSST 的 VME 机箱背板中；若需使用后面板接口，必须在对应的背板槽位安装 RTM 过渡模块；确保背板提供稳定的 +5V, +12V, -12V 及 +3.3V 电源。
使用注意事项
严禁在系统带电状态下插拔模块；安装 SODIMM 内存时需确保完全卡入插槽并锁定卡扣；操作前必须佩戴防静电手环，避免损坏高集成度的 CMOS 器件
