描述

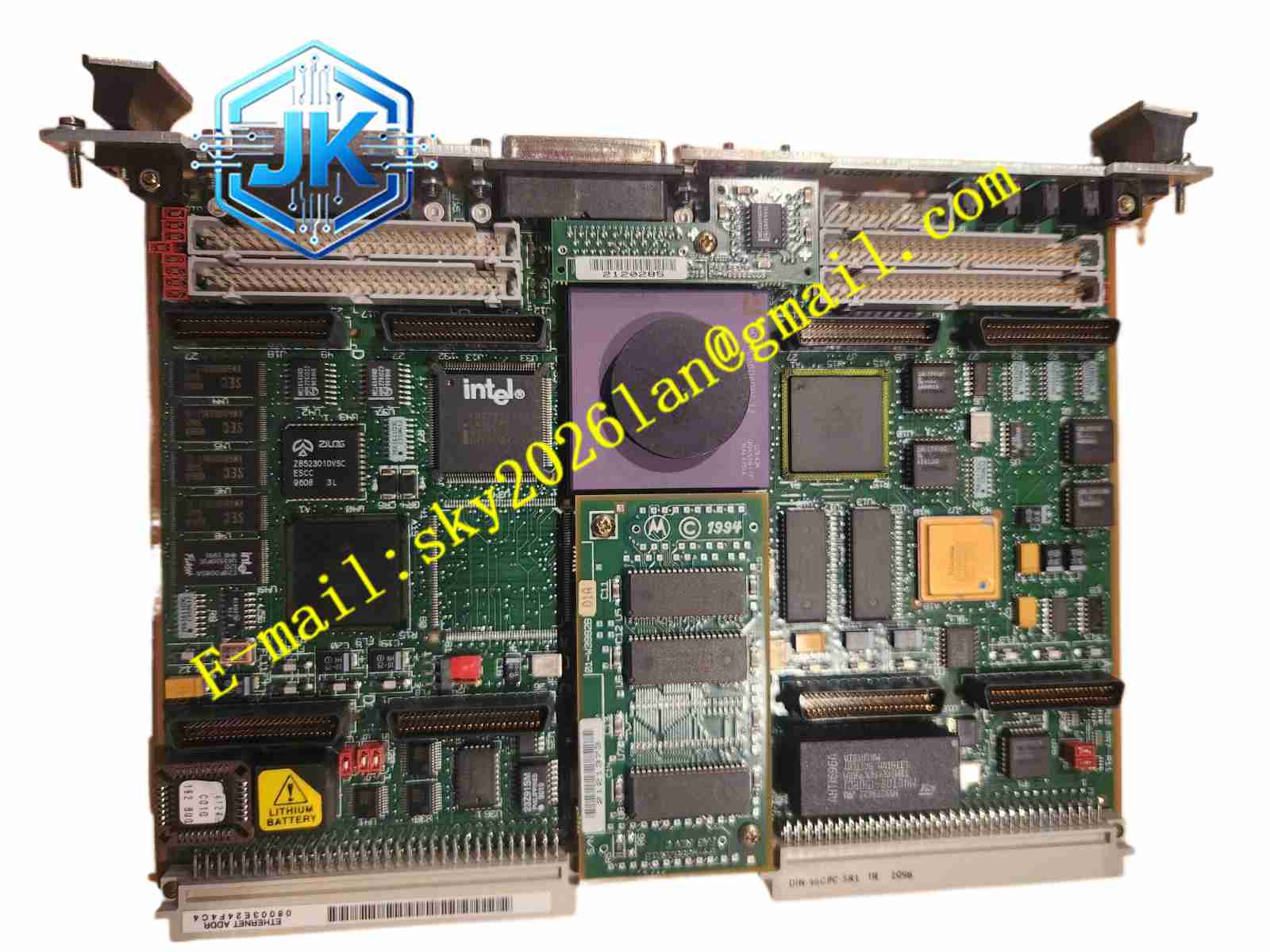

Motorola MVME2700-4451
技术规格
- 微处理器： PowerPC 750 32 位。
- 缓存： 32KB L1 高速缓存，1MB L2 背面高速缓存。
- 系统内存： 128MB ECC DRAM。
- 存储： 8MB 板载闪存，1MB 插槽式闪存。
功能特点
- 向后兼容： 与 MVME712M 过渡模块 I/O 向后兼容。
- 增强型 I/O： 接受 MVME761 过渡模块，提供额外的同步/异步串行端口、10/100BaseT 接口、快速 16 位 SCSI 和 IEEE 1284 兼容并行端口。
- 调试支持： 固件监视器提供广泛的诊断功能和强大的评估调试工具。
应用场景
- 半导体制造： 晶圆加工设备的控制。
- 能源管理： 风力发电和太阳能跟踪系统的控制。
- 机器人技术： 工业机器人的运动控制。
性能参数
- VME 寻址： 支持 A16/A24/A32 寻址模式。
- 数据传输： 支持 D8/D16/D32/D64 块传输。
- DMA 功能： 支持快速本地内存/VMEbus 传输。
材质构成
高可靠性电子元器件，包括 DEC21140 以太网控制器、SYM53C825A SCSI 控制器及 Tundra Universe PCI-to-VME 桥接芯片。
结构特征
- 尺寸： 双高 6U，带前面板和连接器高度 10.3 英寸 (262 mm)，深度 7.4 英寸 (188 mm)。
- 前面板接口： 根据过渡模块配置，提供 DB-9、HD-26、RJ-45 等标准工业接口。
工作原理
处理器通过本地总线与外设通信，通过 VME 接口作为主设备或从设备参与系统总线仲裁。板载 DMA 控制器负责在不占用 CPU 的情况下进行高速数据块传输。
安装要求
- 必须使用屏蔽电缆连接外围设备，以最大限度地减少电磁辐射。
- 确保 MVME761 过渡模块的 P2 适配器正确安装，以支持 16 位 SCSI 和 PMC I/O。
使用注意事项
- 若使用 EIA-530 配置的端口 B，请勿安装 P2 适配器板和 MVME712M 过渡模块，它们不兼容。
- 定期检查散热风扇的运行状态。
